Relé de nova energia série FH20: uma solução de comutação de alta confiabilidade para novas instalações de energia e carregamento

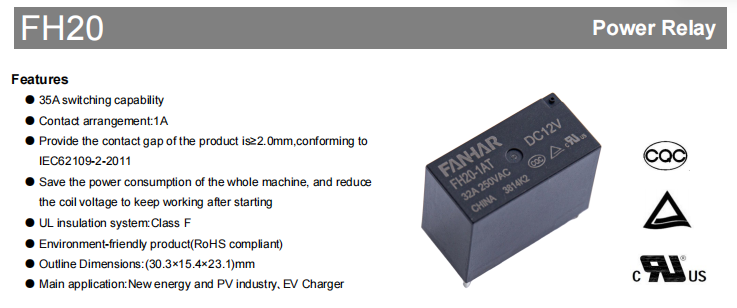

Principais vantagens: seguro, eficiente e resistente ao calor

Lacuna de contato adequada para atender aos padrões de segurança fotovoltaica

A lacuna do contato após a abertura do relé afeta diretamente a segurança do isolamento. A série FH20 apresenta uma folga de contato de ≥2,0 mm, que está em total conformidade com a padrão IEC 62109-2-2011 “Requisitos de segurança para conversores de energia para uso em sistemas de energia fotovoltaica”. Para inversores fotovoltaicos, esta norma é obrigatória. A folga de 2,0 mm garante a interrupção eficaz do arco mesmo sob condições de sobretensão, protegendo os circuitos a jusante e a segurança do operador.

Redução de tensão Hold-after-Start para reduzir significativamente o consumo de energia do sistema

O FH20 emprega uma estratégia de trabalho que reduz a tensão da bobina após a seleção inicialpara cima. Uma vez fechado o relé, apenas uma tensão mais baixa na bobina é necessária para manter o estado do contato, reduzindo substancialmente o consumo de energia da bobina em comparação com a tensão plena contínua.acionamento por tensão. Por exemplo, com o modelo de 12 V, a potência de retenção é muito inferior aos 1.400 mW necessários para a captação. Esse recurso é especialmente benéfico para carregadores e inversores que exigem espera prolongada ou operação contínua, reduzindo efetivamente o aumento da temperatura do sistema e a perda de energia.

Sistema de isolamento UL Classe F para maior tolerância a temperaturas

A classificação de resistência ao calor do sistema de isolamento determina a vida útil do relé sob condições de alta temperatura. A série FH20 usa um sistema de isolamento Classe F reconhecido pela UL, permitindo um aquecimento máximo da bobinatemperatura local de 155 °C a 25 °C superior à classe B comum (130 °C). Isso significa que a uma temperatura ambiente de 85 °C, o relé ainda possui ampla margem térmica, tornando-o particularmente adequado para equipamentos instalados em ambientes fechados, mal ventilados ou externos de alta temperatura.

Materiais ecológicos, em conformidade com RoHS

Dos contatos ao invólucro, o produto utiliza materiais que atendem aos requisitos RoHS, livres de chumbo, mercúrio, cromo hexavalente e outras substâncias perigosas, garantindo barreiraexportação gratuita para regiões com regulamentações ambientais rigorosas, como a UE.

Capacidade de carga e parâmetros elétricos

A série FH20 adota um arranjo de contato 1A (pólo único de lance único, normalmente aberto), com material de contato AgSnO₂ (óxido de estanho prateado). Este material oferece excelente resistência à soldagem e à erosão por arco, tornando-o particularmente adequado para comutação frequente de cargas resistivas de alta corrente.

As principais classificações elétricas estão resumidas na tabela abaixo:

A baixa resistência de contato garante perda mínima de condução, enquanto a alta rigidez dielétrica fornece ampla margem de segurança para isolamento de alta e baixa tensão. Os tempos de operação e liberação atendem aos requisitos de velocidade de resposta da maioria das aplicações de controle industrial e eletrônica de potência.

Especificações da bobina e guia de seleção

O FH20 oferece múltiplas tensões de bobina padrão de 5 V a 24 V, todas com potência nominal de 1.400 mW. Os principais parâmetros elétricos dos modelos comumente usados estão resumidos abaixo para uma correspondência rápida com a tensão de controle do seu sistema:

Dica de seleção : A tensão de operação é a mínima necessária para uma captação confiável; a tensão do inversor deve ser projetada para não cair abaixo deste valor. A tensão de liberação determina a sensibilidade para quedaapagado ao desligar. Se o consumo de energia ultrabaixo for crítico, uma tensão de bobina mais alta (por exemplo, 24 V) pode ser escolhida, pois sua corrente operacional é menor e, combinada com o recurso de retenção após partida, o consumo total de energia pode ser ainda mais reduzido.

Robustez Mecânica e Adaptabilidade Ambiental

Novos equipamentos de energia frequentemente enfrentam vibrações, choques e grandes variações de temperatura. A série FH20 se destaca em desempenho mecânico:

Resistência ao choque : Choque funcional até 196 m/s² (20 g), choque destrutivo até 980 m/s² (100 g), suficiente para suportar impactos acidentais durante o transporte e instalação.

Resistência à vibração : 10 Hz ~ 55 Hz com amplitude de 1,5 mm, garantindo operação estável perto de fontes de vibração, como ventiladores e compressores.

Faixa de temperatura operacional : -40 °C ~ 85 °C, cobrindo condições externas na maioria das regiões da China; tolerância à umidade de 5% a 85% para ambientes úmidos.

Em termos de resistência, a vida mecânica é de 2×10⁵ operações, enquanto a vida elétrica (carga resistiva, 32 A 250 VCA, ON/OFF = 1 s/9 s) atinge 3×10⁴ operações, satisfazendo vários anos de uso normal em carregadores, inversores e equipamentos similares.

Estilos de gabinete e seleção ambiental

O FH20 está disponível em dois tipos de proteção interna, permitindo escolher de acordo com a limpeza do ambiente de trabalho real:

Tipo à prova de fluxo : Adequado para ambientes internos limpos, livres de gases corrosivos (H₂S, SO₂, NO₂, etc.) e poeira condutiva. Este tipo evita a entrada de fluxo durante a soldagem e oferece vantagens de custo.

Tipo selado de plástico : Recomendado para ambientes sujos que podem conter gases corrosivos ou poeira, como locais industriais ou gabinetes externos. A construção selada isola de forma mais eficaz os contaminantes externos, garantindo longatermo baixa resistência de contato.

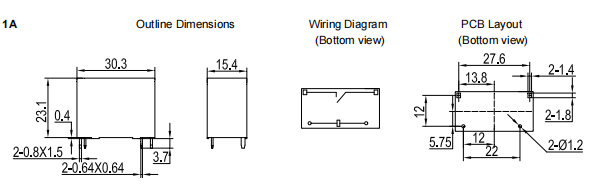

Ambos os tipos compartilham as mesmas dimensões externas: 30,3 mm (C) × 15,4 mm (L) × 23,1 mm (A). Eles são projetados para montagem de pinos de PCB padrão e pesam aproximadamente 20,7 g. As tolerâncias de layout da PCB devem ser controladas dentro de ±0,1 mm; para tolerâncias de dimensão de contorno, consulte as notas detalhadas na folha de dados.

Visão geral das aprovações internacionais

A série FH20 obteve as certificações de segurança necessárias para os principais mercados globais, facilitando a exportação dos seus produtos finais:

Todas as três certificações usam contatos AgSnO₂ e cobrem classificações contínuas de 32 A e máxima de 35 A em uma classe de temperatura de 85 °C, garantindo conformidade sob condições operacionais extremas.
