Dominando a detecção e proteção de corrente: um mergulho profundo no transformador de corrente e no transformador de sensor de corrente

Nos sistemas elétricos modernos – desde casas inteligentes até automação industrial e energia renovável – a medição precisa da corrente e a proteção confiável não são negociáveis. Os heróis desconhecidos por trás dessas funções são dispositivos de precisão como o Transformador atual e suas variantes especializadas. A compreensão de suas funções distintas ajuda engenheiros e especialistas em compras a tomar decisões informadas que melhoram a segurança, a eficiência e a longevidade do sistema.

1. Conceitos Fundamentais: Definindo os Componentes Principais

Embora muitas vezes usado de forma intercambiável, Transformador atual (CT), Transformador de Sensor de Corrente , Transformador de Medição de Corrente e Relé de Proteção CT servem a propósitos únicos. Um padrão Transformador atual reduz altas correntes primárias para níveis seguros e mensuráveis. O Transformador de Sensor de Corrente integra condicionamento de sinal para uma interface direta de microcontrolador. O Transformador de Medição de Corrente prioriza alta precisão em uma ampla gama de faturamento e monitoramento. Finalmente, o Relé de Proteção CT foi projetado para permanecer linear durante condições de falha, garantindo que os relés de proteção operem corretamente.

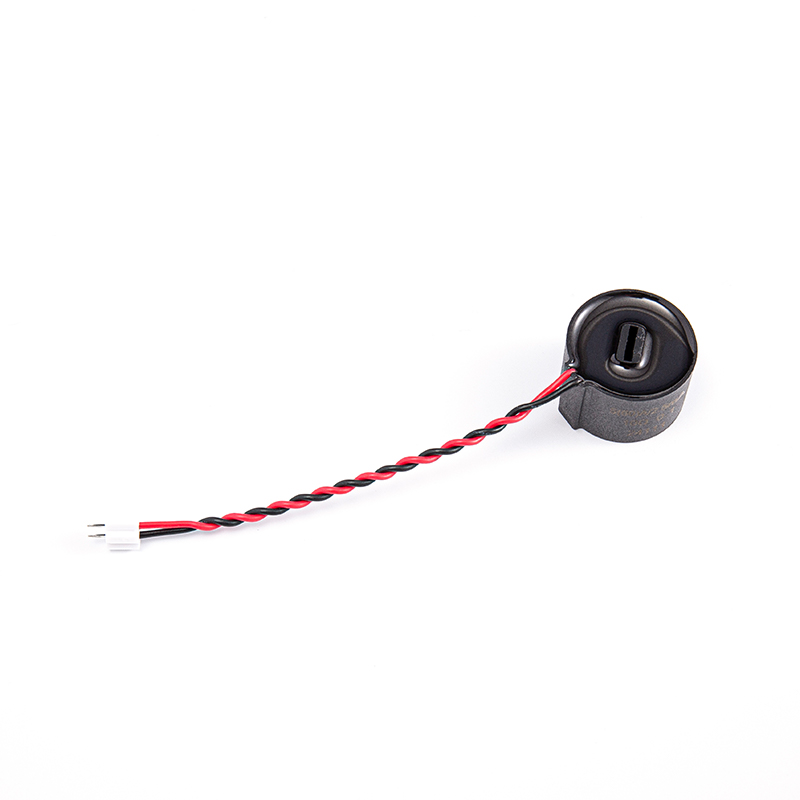

• Transformador atual (CT): Sensor de uso geral, isolado galvanicamente.
• Transformador de Sensor de Corrente: Eletrônica incorporada para sinais amplificados/de saída.

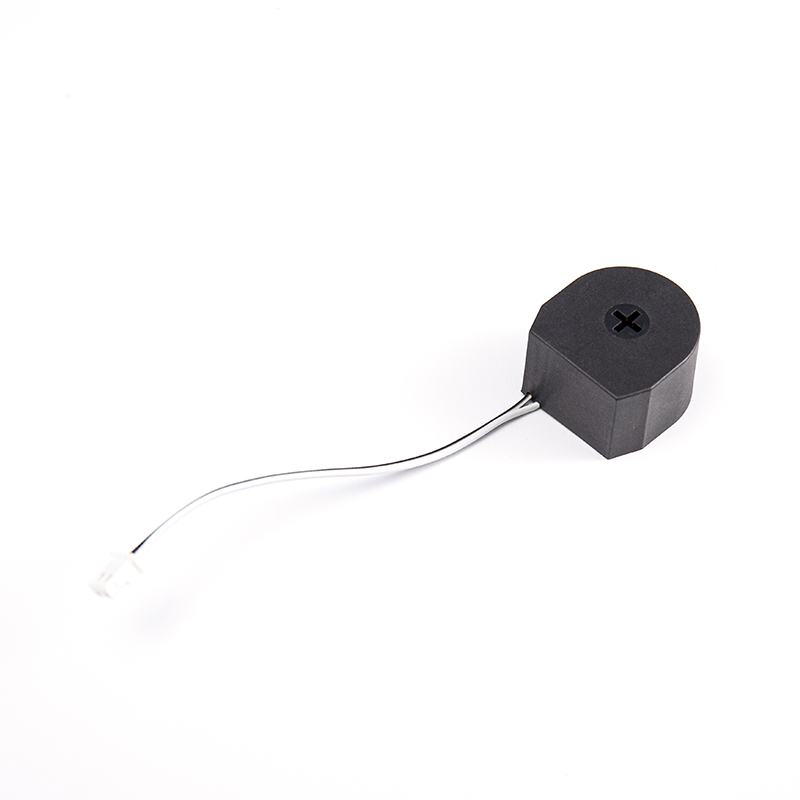

• Transformador de Medição de Corrente: Alta precisão (classe 0,5, 0,2) para medição de nível de receita.
• Relé de Proteção CT: Ponto de joelho de alta saturação, para detecção de curto-circuito.

2. Critérios de seleção: Combinando o CT certo com a sua aplicação

Escolhendo entre um Transformador atual e um Relé de Proteção CT depende da prioridade do seu sistema: fidelidade de medição ou resiliência a falhas. Para sistemas de gerenciamento de energia, um Transformador de Medição de Corrente com precisão de 0,5% é o ideal. Por outro lado, para relés de proteção de motores ou painéis de proteção de rede, um Relé de Proteção CT com classe de precisão 5P10 ou 5P20 é obrigatório para evitar a saturação do núcleo durante surtos.

2.1 Visão Geral Comparativa: TCs de Medição vs. Proteção

A tabela abaixo destaca diferenças críticas ao selecionar entre um padrão Transformador de Medição de Corrente e um Relé de Proteção CT para o seu próximo projeto.

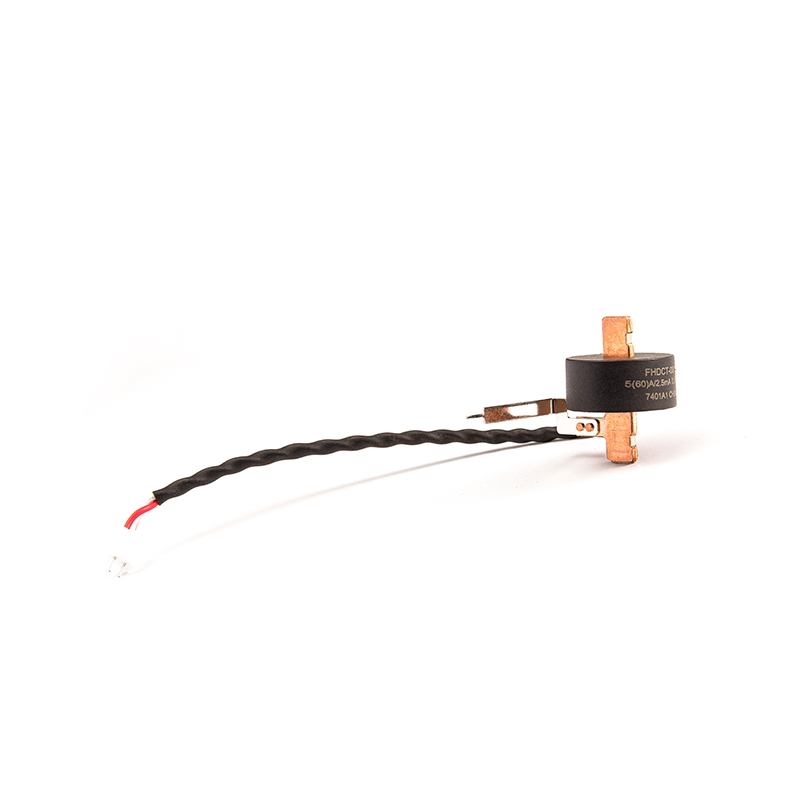

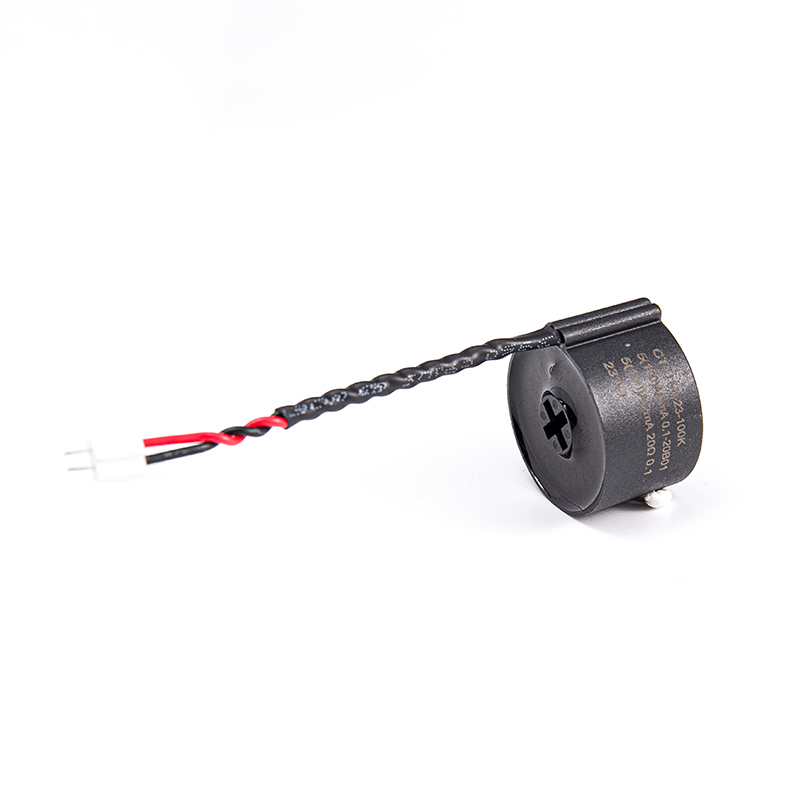

3. Aprofundamento técnico: Transformador de Sensor de Corrente para Eletrônica Moderna

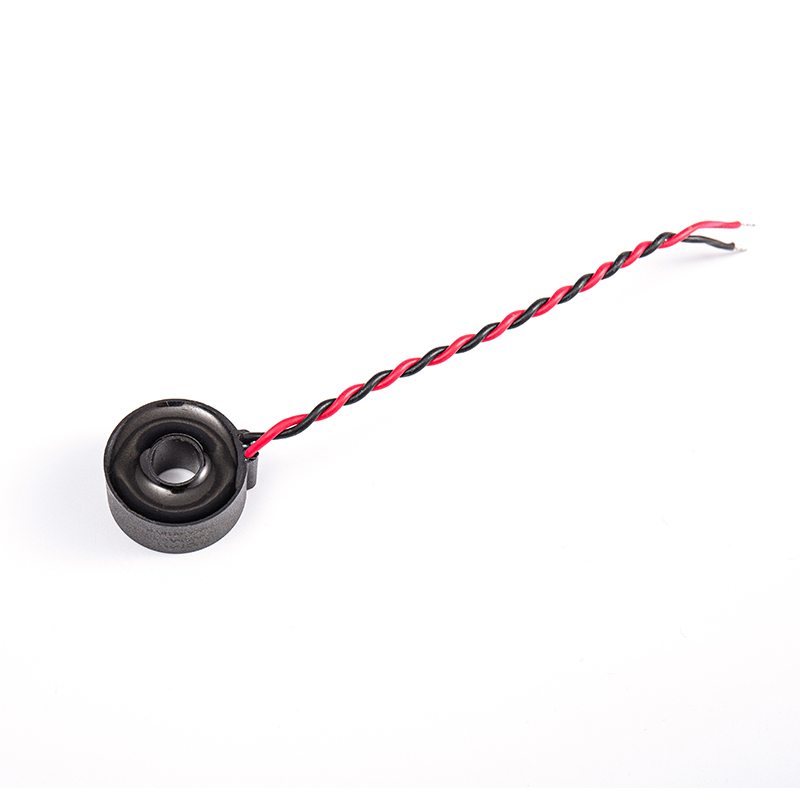

Com a proliferação da IoT e dos dispositivos inteligentes, o Transformador de Sensor de Corrente evoluiu além de uma simples bobina. As variantes modernas integram resistores de carga, amplificadores e até interfaces analógico-digitais. Esse design “pronto para sensor” reduz a complexidade da lista técnica para medidores inteligentes, carregadores de veículos elétricos e controladores industriais.

• Tipos de saída: Saída de tensão (0-3,3 V, 0-5 V) ou alimentada por loop de 4-20 mA.
• Resposta de frequência: Otimizada para 50/60 Hz, mas disponíveis tipos de banda larga de até 1 kHz.
• Especificações principais a serem verificadas: Erro de ângulo de fase (crítico para correção do fator de potência) e tensão de isolamento (normalmente 3-5 kV).
• Dica de integração: Escolha um Transformador de Sensor de Corrente com blindagem integrada para rejeitar campos magnéticos externos em ambientes densos de inversores.

4. Foco da aplicação: Relé de Proteção CT em Novas Energias e Controle Industrial

Em sistemas fotovoltaicos e pilhas de carga, as falhas de arco e as sobrecorrentes de terra exigem uma solução robusta. Relé de Proteção CT . Ao contrário dos TCs padrão, esses dispositivos mantêm linearidade até 30 vezes a corrente nominal, garantindo que os relés de proteção recebam sinais precisos durante curtos-circuitos. Para centros de controle de motores (MCCs), emparelhar um Relé de Proteção CT com relés de sobrecarga térmica evita disparos indesejados e garante uma operação à prova de falhas.

• Caixas combinadoras fotovoltaicas: Use TCs classe 5P10 para monitoramento de corrente de string, além de detecção de corrente residual sensível a CC.
• Pilhas de carregamento: Os TCs de núcleo duplo (medição de enrolamentos de proteção em um núcleo) economizam espaço e reduzem custos.

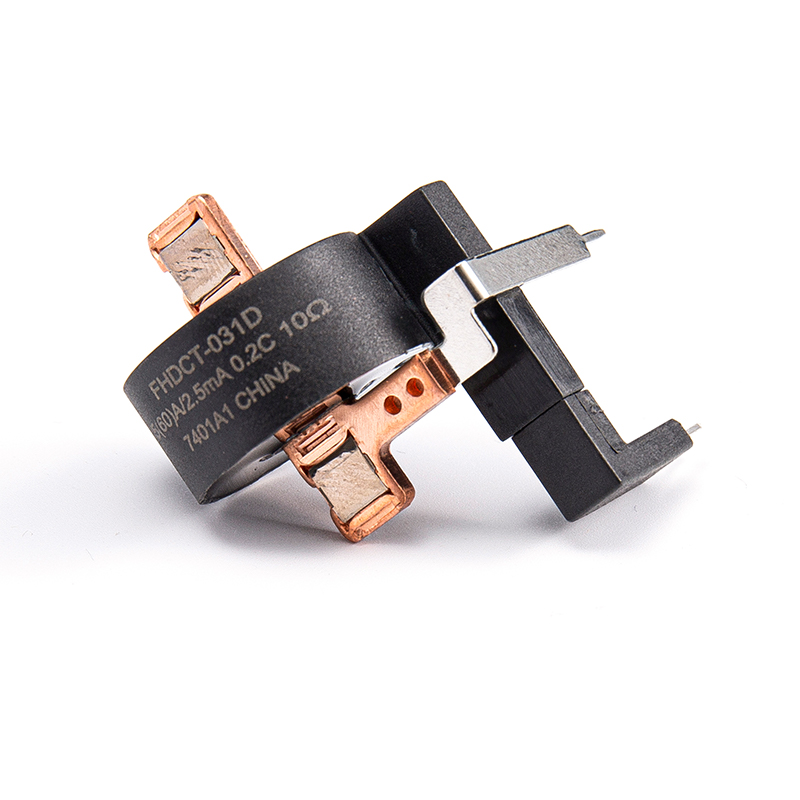

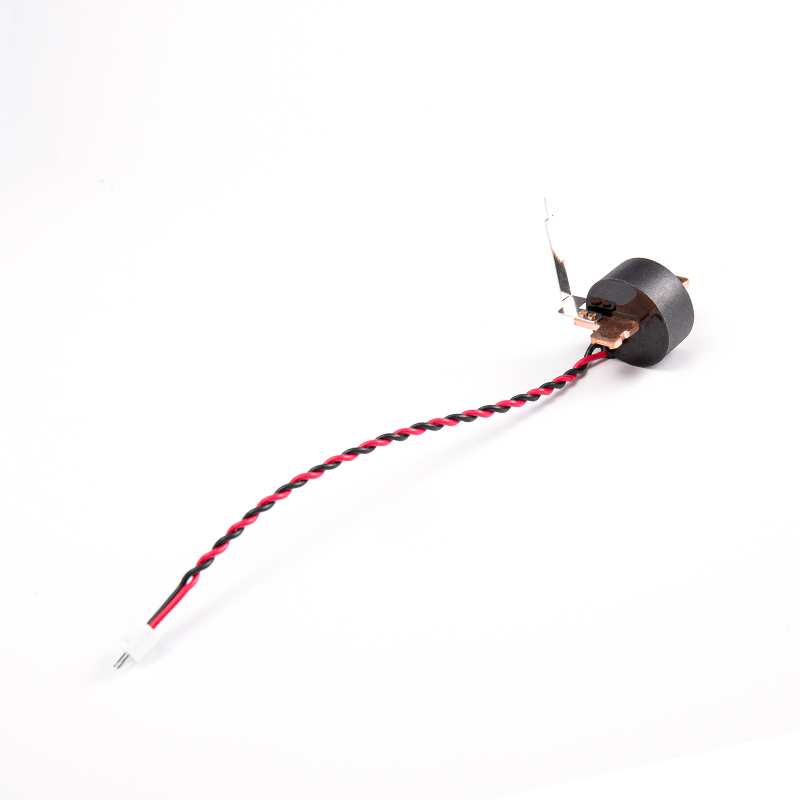

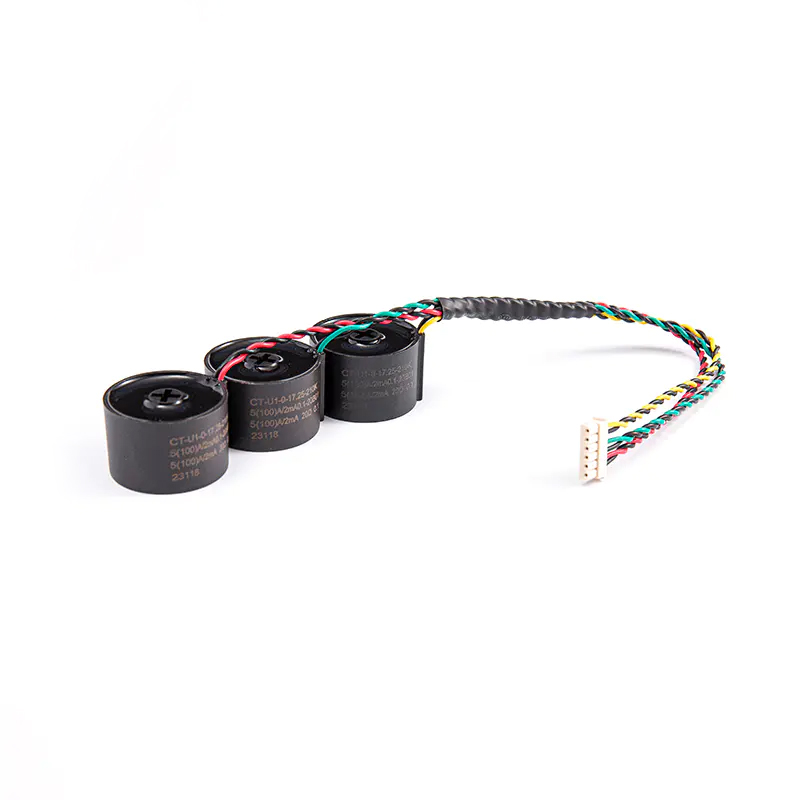

• Medidores inteligentes: Exigir um transformador de medição de corrente com classe 0,2S para medição bidirecional (exportação/importação solar).

5. Instalação e práticas recomendadas: evitando armadilhas comuns de TC

Mesmo um de alta qualidade Transformador atual falhará se instalado incorretamente. Sempre observe as regras do secundário de circuito aberto: nunca deixe um secundário do TC aberto enquanto a corrente primária flui – podem ocorrer altas tensões perigosas. Para Relé de Proteção CT instalações, verifique se a tensão do ponto de joelho (Vk) é pelo menos 2x a tensão máxima do relé sob condições de falha. Use blocos de curto-circuito para desconexão segura.

• Polaridade: Marque P1/P2 (primário) e S1/S2 (secundário). A polaridade invertida causa leituras de energia incorretas.
• Correspondência de encargos: Exceder a classificação VA de um Transformador de Medição de Corrente aumenta o erro de proporção em 0,5% -2%.
• Comprimento do cabo: Para condutores secundários >10 metros, aumente a bitola do fio para manter a resistência do circuito <25% da carga nominal.

FAQ: Suas principais perguntas sobre transformadores de corrente, TCs de proteção e sensores de medição

1. Qual é a diferença entre um Transformador de Medição de Corrente e um Relé de Proteção CT ?

A Transformador de Medição de Corrente é otimizado para alta precisão (0,2–1,0%) em correntes operacionais normais, normalmente até 120% da corrente primária nominal. Ele usa núcleos de saturação mais baixos e é adequado para medição e monitoramento de energia. Em contraste, um Relé de Proteção CT foi projetado para manter a linearidade sob condições de falha (até 20–30x a corrente nominal) com classes de precisão como 5P10 ou 10P20. Seu núcleo possui um ponto de joelho de saturação mais alto, garantindo que os relés operem corretamente sem distorção. Usar um TC de medição para proteção pode levar à saturação do núcleo e à não operação do relé durante curtos-circuitos.

2. Como faço para selecionar o certo Transformador de Sensor de Corrente para um projeto de microcontrolador (por exemplo, Arduino ou STM32)?

Para uma interface direta do microcontrolador, escolha um Transformador de Sensor de Corrente com condicionamento de sinal integrado. Procure modelos de saída de tensão (0-3,3 V ou 0-5 V) que correspondam à sua referência ADC. Parâmetros principais: relação de giros (por exemplo, 1000:1), sensibilidade de saída (mV/A) e erro de fase (<1°). Como alternativa, selecione um TC padrão mais um resistor de carga externo e um circuito de amplificador operacional. Para precisão, use um TC com uma carga de precisão integrada e um amplificador de saída trilho a trilho. Muitos projetos também incluem um deslocamento CC (por exemplo, 2,5 V para detecção de corrente bipolar).

3. Por que meu Transformador atual ler zero ou baixa corrente após a instalação?

As causas comuns incluem: (1) Circuito secundário aberto – nunca deixe o secundário descarregado; sempre coloque um resistor de carga ou bloco de curto. (2) Fixação incorreta do núcleo – os TCs de núcleo dividido devem clicar totalmente fechados; sujeira ou desalinhamento reduzem o acoplamento. (3) Polaridade de fiação errada – troque os fios S1/S2. (4) Corrente primária insuficiente — os TCs têm uma corrente de partida mínima (normalmente 0,5-1% da nominal). (5) Carga secundária muito alta – reduza o comprimento do cabo ou aumente a bitola do fio. Use um medidor clip-on para verificar se existe corrente primária antes de solucionar problemas do TC.

4. Pode um Relé de Proteção CT ser usado para medição de energia?

Tecnicamente, sim, mas não é recomendado. Um Relé de Proteção CT sacrifica a linearidade de baixa corrente para alta tolerância a falhas. Em correntes abaixo de 5-10% da nominal, seu erro pode exceder 2-3%, tornando-o inadequado para faturamento ou análise de energia precisa. Para fins de medição, use sempre um Transformador de Medição de Corrente (Classe 0,5 ou 0,2). Por outro lado, um TC de medição nunca deve ser usado em circuitos de proteção – ele saturará durante uma falta, causando falha nos relés de proteção.

5. Quais certificações devo procurar ao adquirir um Transformador atual para os mercados globais?

Para segurança e conformidade, exija UL 2808 (EUA/Canadá), IEC 61869-2 (padrão internacional para CTs) e TUV (Europa). Para conformidade ambiental, exija declarações RoHS e REACH. Em aplicações de carregamento fotovoltaico e elétrico, procure UL 1741 ou IEC 62053 para TCs de medição. Para Relé de Proteção CT , verifique as classes IEC 61869-2 (por exemplo, 5P10) e opcionalmente VDE 0414. Fabricantes respeitáveis também fornecem certificados de calibração ISO 17025. Sempre solicite relatórios de teste para erro de relação, deslocamento de fase e tensão do ponto de joelho.
