Visão geral do produto
O FH80NE-40 é um relé CC de alta tensão de 40A projetado para sistemas de alta tensão em veículos de energia nova. Destina-se principalmente a aplicações de relé de pré-carga e relé de aquecimento. O produto oferece capacidade de transporte de corrente contínua de 40 A a 85°C, uma carga nominal de 40 A 450 VCC e uma tensão de comutação máxima de até 750 VCC. Ele também suporta capacidade de alta corrente de curta duração, tornando-o adequado para cenários de montagem em PCB com altos requisitos de confiabilidade, capacidade de resistência dielétrica e dimensões de espaço.
O product uses a 1A normally open contact, with AgSnO₂ contact material and an initial contact resistance of ≤5mΩ (6VDC 20A). Its outline dimensions are only 30×29.2×30.1mm, and its weight is approximately 55g, balancing high-voltage switching capability with a compact design. The product complies with IEC 60664-1 safety requirements and RoHS environmental standards. UL/C-UL, TUV, and CQC certifications are pending.

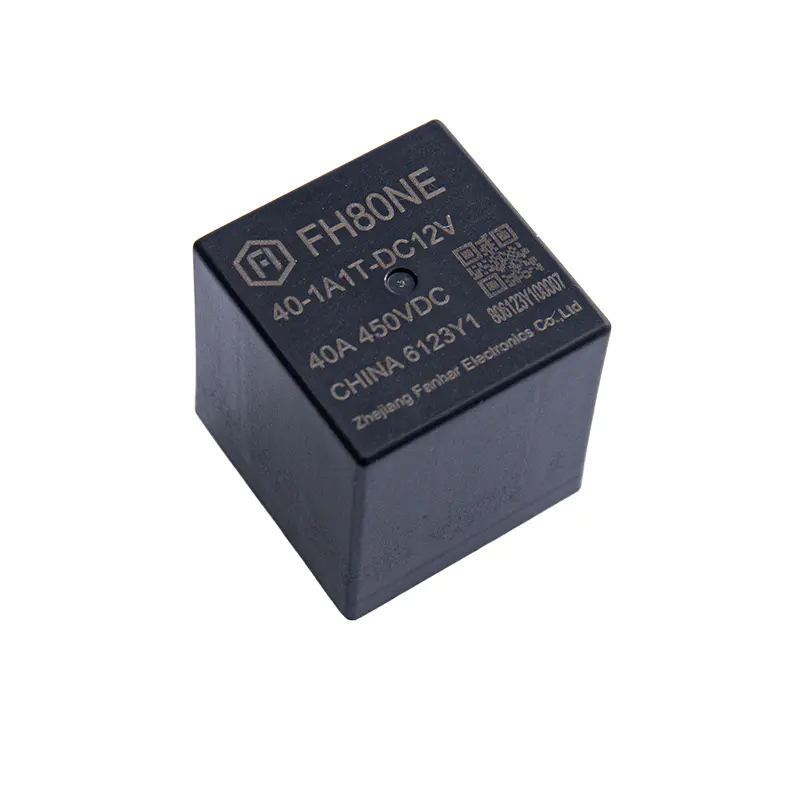

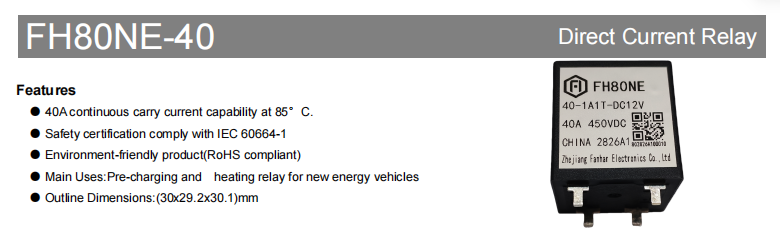

Relé DC de alta tensão FH80NE-40 40A 450V CC O FH80NE-40 is a 40A high-voltage DC relay for new energy vehicle pre-charging and heating applications. It offers 40A continuous current at 85°C, rated load 40A 450VDC, and maximum switching voltage 750VDC. With AgSnO₂ contacts, PCB terminals, IEC 60664-1 and RoHS compliance, it suits high-voltage DC control in BMS/PDU and PTC heating systems. UL/C-UL, TUV, and CQC certifications are pending. Ver Produto → Histórico de aplicação na indústria
Com o desenvolvimento de plataformas de alta tensão em veículos de novas energias, os circuitos de pré-carga e os circuitos de gerenciamento térmico têm requisitos cada vez mais elevados para relés:
Relé de pré-carga : No momento da energização, o resistor de pré-carga limita a corrente de carga do capacitor do barramento para evitar que os contatos do relé principal soldem devido à corrente de partida. Após a conclusão do pré-carregamento, o relé principal fecha e o relé de pré-carga abre. O FH80NE-40 possui capacidade de transporte de corrente contínua de 40A e capacidade de alta corrente de curta duração, tornando-o adequado como componente de controle em circuitos de pré-carga.
Relé de aquecimento : Cenários como gerenciamento térmico de bateria e aquecedores PTC em veículos de nova energia exigem relés CC de alta tensão para controlar a ativação/desativação dos circuitos de aquecimento. A carga nominal de 450 VCC do FH80NE-40, a tensão de comutação máxima de 750 VCC e o material de contato AgSnO₂ podem atender aos requisitos de comutação confiáveis de circuitos de aquecimento de alta tensão.
Montagem de PCB : O produto utiliza uma estrutura de terminal PCB, facilitando a integração em unidades de controle eletrônico, como BMS, PDU e caixas de distribuição de energia de alta tensão. É adequado para colocação e soldagem automatizadas.
Desempenho central e principais vantagens
Forte capacidade de carga e comutação
O FH80NE-40 has 40A continuous current-carrying capability at 85°C. Its rated load is 40A 450VDC (resistive load), its maximum switching voltage is up to 750VDC, its maximum breaking current is 50A (450VDC, ≥1 operation), and its maximum switching capacity reaches 22500VA.
O FH80NE-40 can not only continuously carry 40A at 85°C, but also withstand higher current surges for short periods: 80A for 60s, 160A for 5s, 240A for 3s, and 400A for 0.6s.
Essa capacidade permite lidar com condições de inrush e alta corrente instantânea em circuitos de pré-carga e aquecimento, tornando-o adequado para cenários de montagem de PCB em sistemas DC de alta tensão de veículos de novas energias.
Resposta rápida e longa vida
O FH80NE-40 provides fast operation: operate time ≤30ms and release time ≤10ms (at rated voltage), meeting the response speed requirements of high-voltage DC circuits.
Em termos de vida:
- Vida mecânica: 1×10⁵ operações
- Vida elétrica (carga resistiva):450VDC / 40A: 1×10³ ops,450VDC / 10A: 1×10⁴ ops
Durante a seleção real, a vida útil deve ser avaliada com base na corrente de carga, tensão e frequência de comutação para garantir que os requisitos de operação do sistema a longo prazo sejam atendidos.
Excelente desempenho de isolamento e resistência dielétrica
O FH80NE-40 performs reliably in terms of insulation and dielectric withstand:
- Resistência de isolamento (inicial): 1000MΩ (500VDC)
- Rigidez dielétrica (inicial):Entre contatos abertos: 2000VAC/1min,Entre bobina e contatos: 3000VAC/1min
O product complies with IEC 60664-1 safety requirements and RoHS environmental standards, providing protection for safe isolation and reliable operation of high-voltage DC systems.
Material de contato avançado e baixa resistência de contato
O FH80NE-40 uses AgSnO₂ (silver tin oxide) contact material, with a 1A normally open contact form. AgSnO₂ offers good conductivity, arc erosion resistance, and environmental friendliness, making it suitable for frequent switching and high-voltage DC control applications.
O initial contact resistance is ≤5mΩ (6VDC 20A), which helps reduce conduction loss and temperature rise, improving system efficiency and reliability.
Especificações da bobina e design de eficiência energética
O FH80NE-40 offers five coil voltage options: DC6V, DC9V, DC12V, DC24V, and DC48V, with a rated power of 3W. Detailed parameters are as follows:
| Tensão nominal | Tensão de operação VDC | Tensão de liberação VDC | Corrente nominal (±10%) | Resistência da bobina (±10%) | Potência nominal | Tensão Máxima (suportabilidade de curto prazo) |
|---|---|---|---|---|---|---|
| CC 6 V | ≤4,50 | ≥0,30 | 500mA | 12Ω | 3W | CC 7,2 V |
| CC 9V | ≤6,75 | ≥0,45 | 333,3mA | 27Ω | CC 10,8 V | |
| 12V CC | ≤9,00 | ≥1,2 | 250mA | 48Ω | CC 14,4 V | |
| CC 24V | ≤18,00 | ≥2,4 | 125mA | 192Ω | CC 28,8 V | |
| CC 48V | ≤36,00 | ≥4,8 | 62,5mA | 768Ω | CC 57,6 V |
Nota: Para evitar superaquecimento e queima, a tensão aplicada à bobina não deve exceder a tensão máxima de retenção por um longo período. A tensão máxima é a tensão mais alta que o relé pode suportar por um curto período.
Adaptabilidade Ambiental e Desempenho Mecânico
O FH80NE-40 performs well in environmental adaptability and mechanical performance: its operating temperature range is -40°C to 85°C, and its humidity range is 5% to 85%RH. Its shock resistance is functional 196m/s² (10g) and destructive 490m/s² (100g); its vibration resistance is 10Hz to 500Hz, 49m/s². The product weighs approximately 55g (without accessories), has outline dimensions of 30×29.2×30.1mm, and uses a PCB terminal structure. When wiring, the load side has polarity (1 , 2-), and the coil side has no polarity (5, 6). The recommended copper soldering temperature for the load lead-out terminals is 260°C ± 5°C, with a soldering time of 3–5s.
Visão geral das especificações técnicas
| Artigo | Parâmetro |
|---|---|
| Formulário de contato | 1A (1 contato normalmente aberto) |
| Material de contato | AgSnO₂ |
| Resistência de contato | ≤5mΩ (6VDC 20A) |
| Corrente nominal | 40A |
| Carga nominal (resistiva) | 40A 450VDC |
| Tensão máxima de comutação | 750VDC |
| Corrente máxima de ruptura | 50A (450VDC, operação ≥1) |
| Capacidade máxima de comutação | 22500VA |
| Resistência de Isolamento | 1000MΩ |
| Resistência Dielétrica (inicial) | Entre contatos abertos: 2000VAC/1min; entre bobina e contatos: 3000VAC/1min |
| Tempo de operação | ≤30ms (na tensão nominal) |
| Hora de lançamento | ≤10ms (na tensão nominal) |
| Vida Mecânica | 1×10⁵ operações |
| Vida Elétrica | Mudança: 1×103ops（450VDC,40A） Mudança: 1×104ops（450VDC,10A） Mudança: 4×103ops（650VDC,12A） Fazendo: 7,5 × 104ops (450VDC, 35A) Fabricação: 5×104ops（750VDC,40A） |
| Capacidade de carga atual | 40A 60A:30min 80A:60s 160A:5s 240A:3s 400A:0,6s |
| Temperatura Ambiente | <-40°C a 85°C |
| Umidade | 5% a 85% UR |
| Peso | Aprox. 55g |
| Dimensões do contorno | 30×29,2×30,1mm |
| Estrutura Terminal | Terminal PCB |
Nota: Os dados acima são valores iniciais. A especificação é apenas para referência. As especificações estão sujeitas a alterações sem aviso prévio.
Dimensões, fiação e layout de PCB
O FH80NE-40 has outline dimensions of 30×29.2×30.1mm and uses a PCB terminal structure. The bottom-view wiring method is: load side 1( ), 2(-), with polarity on the load side; coil side 5, 6, with no polarity on the coil side. For PCB layout, unspecified tolerances are generally ±0.1mm; for outline dimensions, when tolerances are not specified, dimensions ≤1mm are ±0.2mm, dimensions >1mm and <5mm are ±0.3mm, and dimensions ≥5mm are ±0.5mm.
Aprovações e conformidade de segurança
- Está em conformidade com os requisitos de segurança IEC 60664-1.
- Produto compatível com RoHS.
- Certificações UL/C-UL, TUV e CQC pendentes.
- Classificação alvo aprovada: comutação resistiva 40A 450VDC 1000ops (1×10³ operações) @85°C.
- O specific certification status is subject to the official certificates. Before selection, it is recommended to contact the manufacturer to confirm the latest certification progress.
Cenários típicos de aplicação
Pré-carga de veículo com nova energia : Capacidade de transporte de corrente contínua de 40A (85°C), resistência de curto prazo de 80A/60s, 160A/5s, 240A/3s e 400A/0,6s, adequada para controle liga/desliga em circuitos de pré-carga.
Aquecimento de veículos com nova energia : Carga nominal 40A 450VDC, tensão máxima de comutação 750VDC, adequada para circuitos de aquecimento de alta tensão, como aquecimento PTC.
Gerenciamento térmico da bateria / controle de aquecimento PTC : Temperatura de operação -40°C a 85°C, contatos AgSnO₂, adequados para ambientes de alta e baixa temperatura em veículos.
Outros cenários de montagem em PCB : O lado da carga tem polaridade (1 , 2-), o lado da bobina não tem polaridade (5, 6), condições de soldagem 260°C ± 5°C / 3–5s.
A seleção específica deve ser confirmada com base na carga real, tensão da bobina, requisitos de vida útil e status de certificação.
Precauções de instalação e uso
Não deixe cair o produto nem o sujeite a impactos externos, de forma a manter os parâmetros de desempenho iniciais.
Temperatura de soldagem para terminais de saída de carga de cobre: 260°C ± 5°C, tempo de soldagem 3–5s.
O load side has polarity. Please connect 1( ) and 2(-) correctly; the coil side has no polarity.
O coil voltage must not exceed the maximum holding voltage for an extended period to avoid overheating or burnout.
Este relé é um modelo de engenharia personalizada. Os exemplos fornecidos são apenas para referência. Para seleção detalhada, entre em contato com Zhejiang Fanhar Electronics Co., Ltd.
O specification is for reference only. Specifications are subject to change without notice.
Perguntas frequentes
Q1: Quais são os principais usos do FH80NE-40?
É usado principalmente para relés de pré-carga e relés de aquecimento de veículos de energia nova, e também pode ser usado em cenários de montagem em PCB, como gerenciamento térmico de bateria, controle de aquecimento PTC, BMS/PDU e loops de controle DC de alta tensão.
Q2: Qual é a carga nominal e a capacidade máxima de comutação do FH80NE-40?
Carga nominal: 40A 450VDC (carga resistiva); capacidade máxima de comutação: 22500VA.
Q3: Quais são as capacidades de transporte de corrente contínua e de curto prazo?
Possui capacidade de transporte de corrente contínua de 40A a 85°C. Capacidade de transporte de corrente de curto prazo: 80A/60s, 160A/5s, 240A/3s, 400A/0,6s.
Q4: Quais são a tensão máxima de comutação e a corrente máxima de interrupção?
Tensão máxima de comutação: 750VDC; corrente máxima de interrupção: 50A (450VDC, ≥1 operação).
Q5: Quais são o formulário de contato, o material de contato e a resistência de contato?
Formulário de contato: 1A normalmente aberto; material de contato: AgSnO₂; resistência de contato inicial: ≤5mΩ (6VDC 20A).
Q6: A personalização é suportada? Como encomendar?
Formulário de contato: 1A normalmente aberto; material de contato: AgSnO₂; resistência de contato inicial: ≤5mΩ (6VDC 20A).
Resumo
O FH80NE-40 is a 40A high-voltage DC relay designed for high-voltage systems in new energy vehicles. It features a 40A 450VDC rated load, 750VDC maximum switching voltage, 40A@85°C continuous current-carrying capability, and short-time high-current capability. Its AgSnO₂ contacts, high insulation and dielectric withstand performance, fast operation, PCB mounting, and RoHS compliance make it suitable for high-voltage DC control scenarios such as pre-charging, heating control, PTC heaters, BMS, and PDU.
Para obter as especificações mais recentes, certificados de certificação, suporte de amostra ou recomendações de seleção personalizadas, entre em contato com Zhejiang Fanhar Electronics Co., Ltd.
