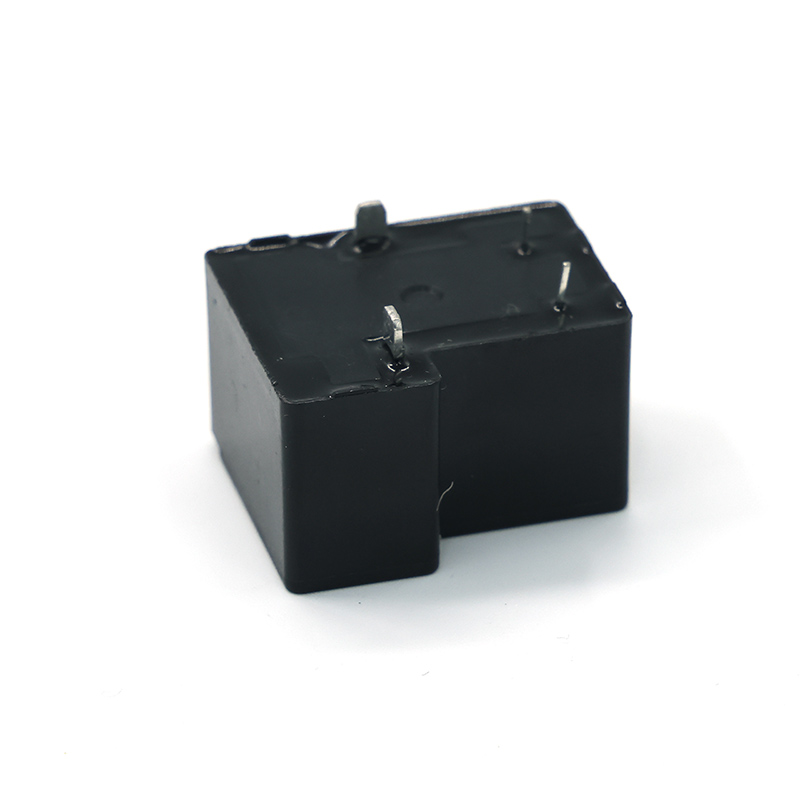

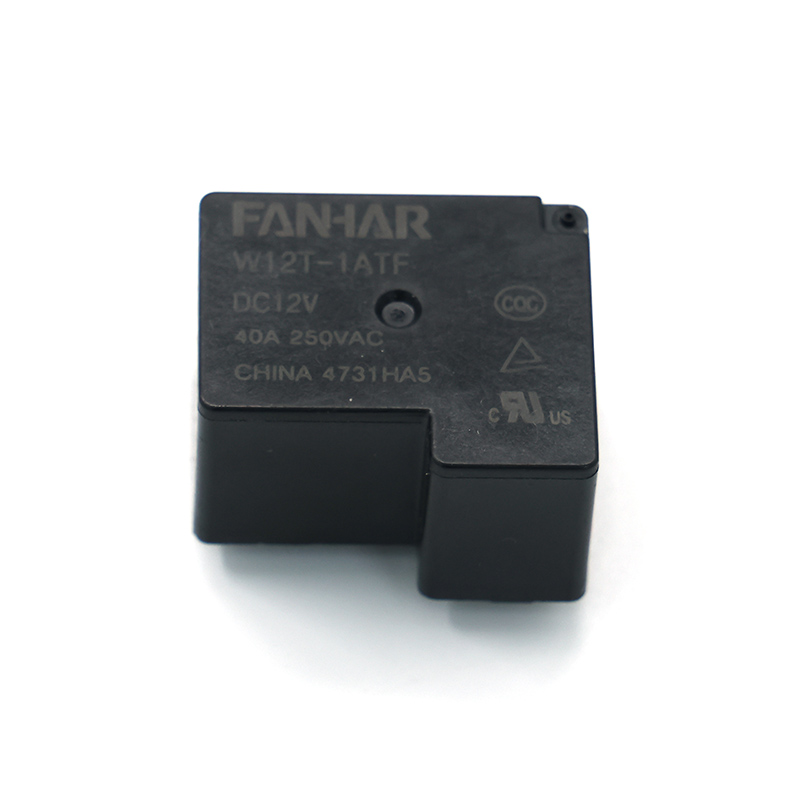

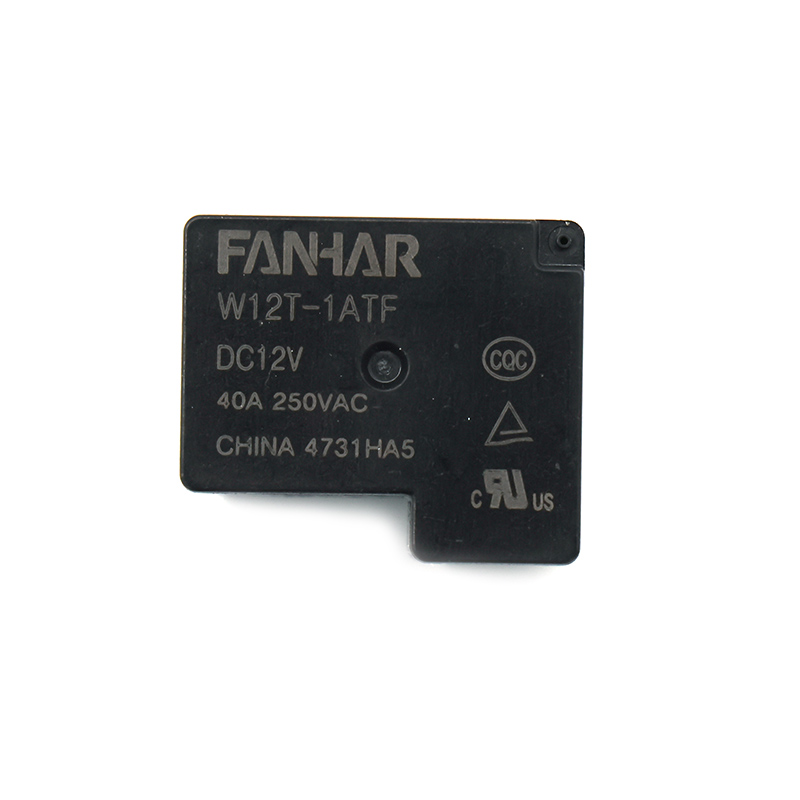

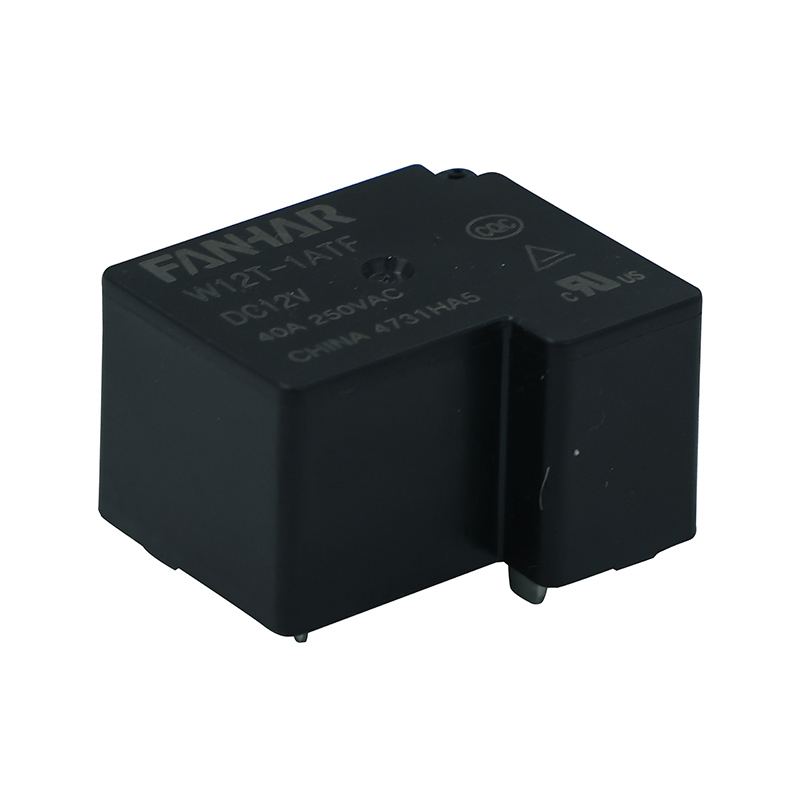

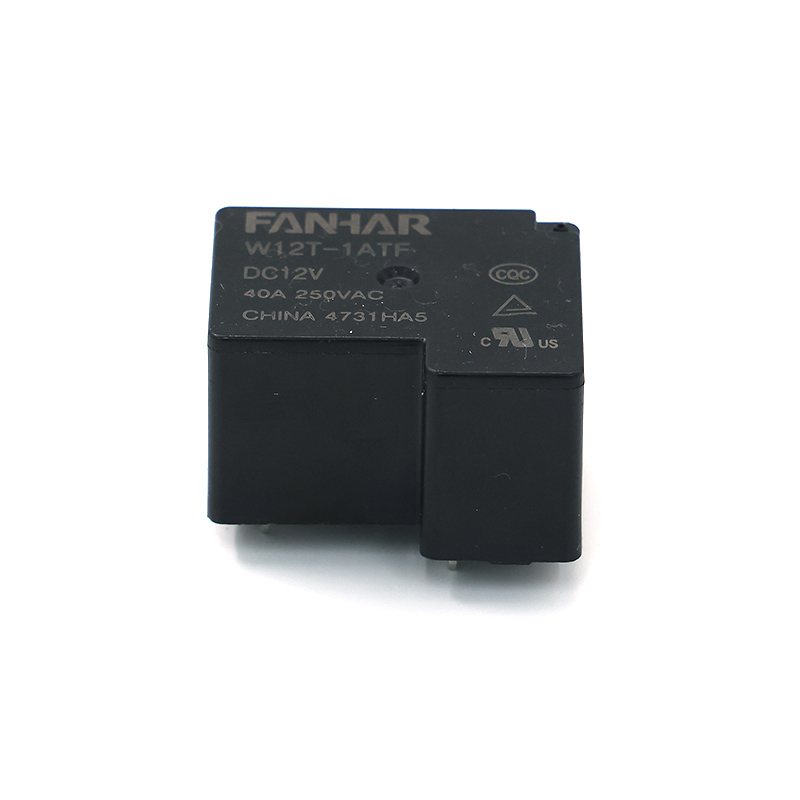

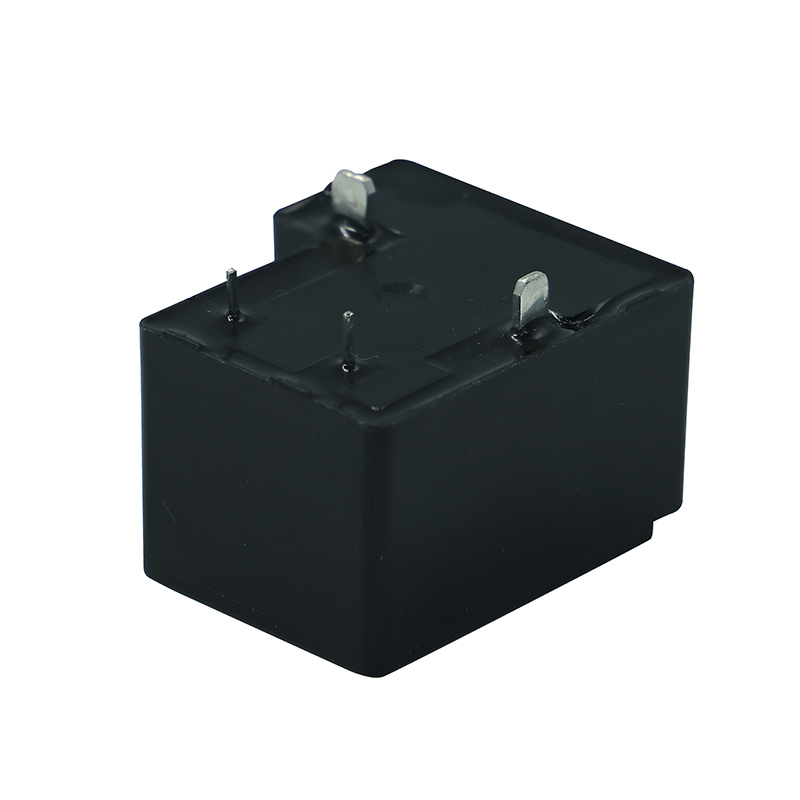

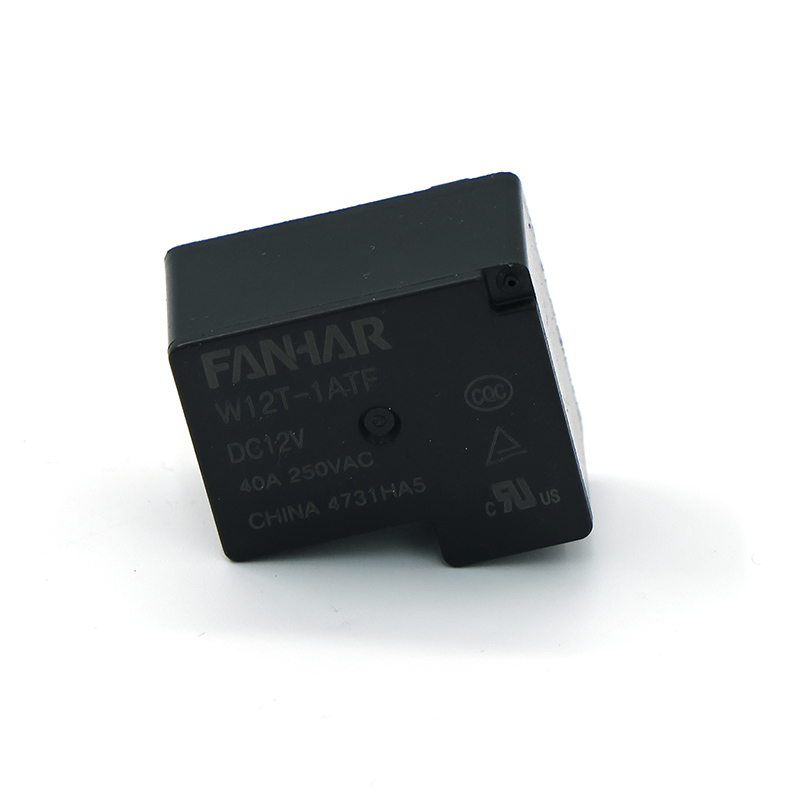

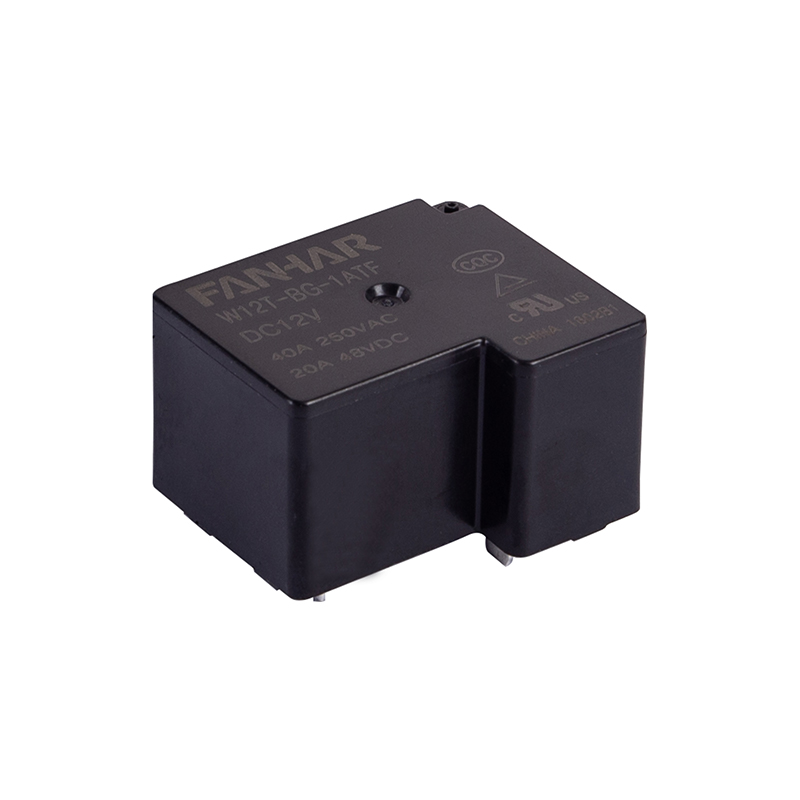

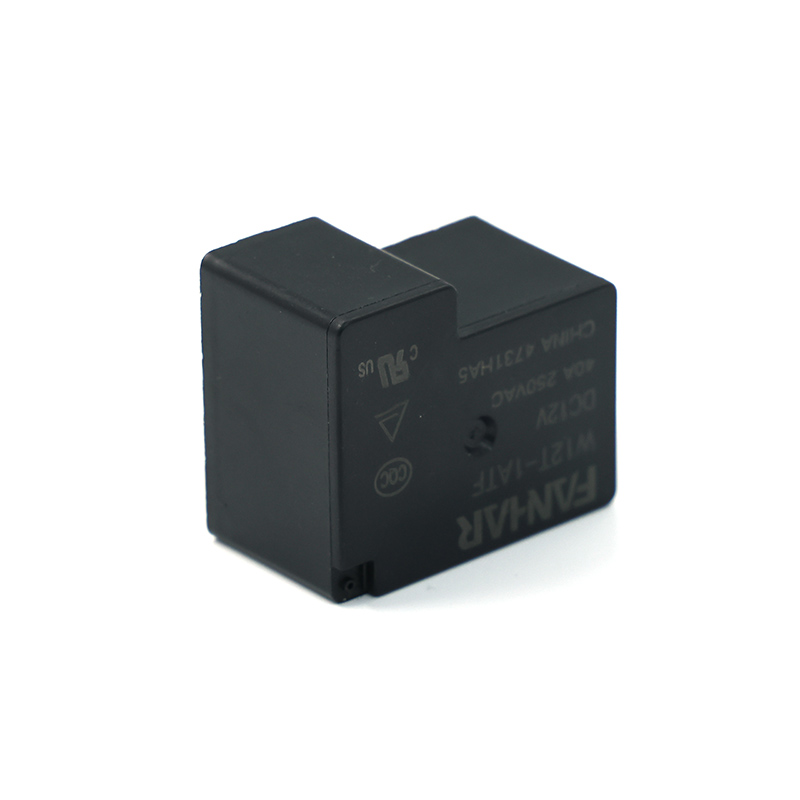

Relé de potência W12T 40A compatível com UL TUV CQC

Características:
Capacidade de comutação de contato 40A
Tensão de ruptura (entre bobina e contatos):4KV
Podemos fornecer uma folga de contato de 2,1 mm, que atende ao padrão VDE0126
Sistema de isolamento UL: Classe F
Produto ecologicamente correto (compatível com RoHS)
Dimensões do contorno:(31,6×27,2×18,4)mm
Principais aplicações: Veículos elétricos e pilhas de carregamento, energia fotovoltaica
nova energia

Fale Conosco

Baixar

ANTERIOR: Relé de potência FH12 30A 40A UL TUV CQC compatível PRÓXIMO: Sem próximo artigo

Parâmetros
Aplicação
Descrição

Parâmetros

Especificações	Artigo		Padrão	Tipo de glicemia
Dados de contato	Arranjo de contato		1A、1C	1A
	Resistência de contato (inicial)		100mΩ(6VCC 1A) Tipo especial: NÃO:≤1,2mΩ(32A) NC:≤1,5mΩ(32A)	100mΩ(6VCC 1A)

	Material de contato		AgSnO ₂
Valor avaliado	Carga nominal (carga de resistência)		40A 250 VCA 20A 30 VCC	40A 250 VCA 20A 48 VCC
	Tensão máxima de comutação		277 VCA/30 VCC	277 VCA/48 VCC
	Corrente máxima de comutação		40A
	Capacidade máxima de comutação		10000VA/600W	10000VA/960W
	Carga mínima permitida		5 VCC 100 mA
Desempenho elétrico	Resistência de isolamento (inicial)		1000MΩ(500VCC)
	Rigidez dielétrica (inicial)	Entre contatos abertos	1.500 VCA, 1min	2500 VCA, 1min
		Entre bobina e contatos	2.500 VCA (padrão)/4.000 VCA, 1min
	Tempo de operação		≤15ms	≤20ms
	Hora de lançamento		≤10ms	≤15ms
Desempenho mecânico	Resistência ao choque	Funcional	98m/s ²
		Destrutivo	980m/s ²
	Resistência à vibração		10 Hz ~ 55 Hz 1,5 mm DA
Resistência	Mecânico		5× 10 ⁶ operações
	Elétrica (temperatura ambiente)		40A 250 VCA 2×10 ⁴ operações(ON/OFF= 1s/9s) 20A 30 VCC 1×10 ⁵ operações(ON/OFF= 1s/9s)	40A 250 VCA 2× 10 ⁴ operações(ON/OFF= 1s/9s) 20A 48VCC 5× 10 ⁴ operações(ON/OFF= 1s/9s)
Condição de operação	Temperatura ambiente		-40℃~85℃
	Umidade		5% a 90%
Rescisão			PCB
Peso unitário			Aprox.27g
Construção			Plástico selado, à prova de fluxo

Descrição

O recurso de comutação de contato de 40A do relé de potência W12T é um dispositivo de comutação eletrônico de alto desempenho com capacidade de comutação de contato de até 40A, adequado para uma variedade de aplicações industriais e automotivas. Este relé adota um design eletromagnético avançado, pode operar de forma estável com tensão de 12V DC e fornece uma função de controle de corrente confiável. Seu design compacto o torna particularmente adequado para ambientes de aplicação com espaço limitado, como estações de carregamento de veículos elétricos, inversores fotovoltaicos e sistemas UPS. O relé de potência W12T está disponível em uma variedade de formas de embalagem, incluindo o tipo à prova de fluxo e o tipo selado com plástico, para atender às necessidades de diferentes ambientes. Sua carcaça adota um design vedado, que pode prevenir eficazmente a entrada de poeira e umidade, garantindo uma operação estável mesmo em ambientes adversos. Além disso, o produto suporta uma variedade de configurações de contato, incluindo disparo duplo unipolar (SPDT), lançamento duplo bipolar (DPDT), etc. Para melhorar o desempenho, o relé de potência W12T utiliza AgSnO2 como material de contato, que possui baixa resistência de contato e alta durabilidade, o que pode efetivamente reduzir a geração de arco e prolongar a vida útil do equipamento. A vida útil do relé pode chegar a 100.000 operações, garantindo uma operação estável a longo prazo. Em termos de instalação, o relé de potência W12T fornece um diagrama de fiação detalhado e um guia de instalação, o que facilita aos usuários concluir rapidamente a fiação e o comissionamento. Suas dimensões externas e tolerâncias dimensionais de instalação são rigorosamente controladas para garantir compatibilidade com vários dispositivos. Além disso, o produto passou por diversas certificações de segurança e está em conformidade com padrões internacionais, tornando-o adequado para locais perigosos e cenários de aplicação de alta demanda. Com sua alta capacidade de comutação, opções flexíveis de configuração e excelente confiabilidade, o relé de potência W12T tornou-se um componente importante na área de automação industrial e eletrônica automotiva. Quer seja usado para controlar cargas de alta potência ou para obter proteção de circuito, ele pode fornecer soluções eficientes e seguras.
