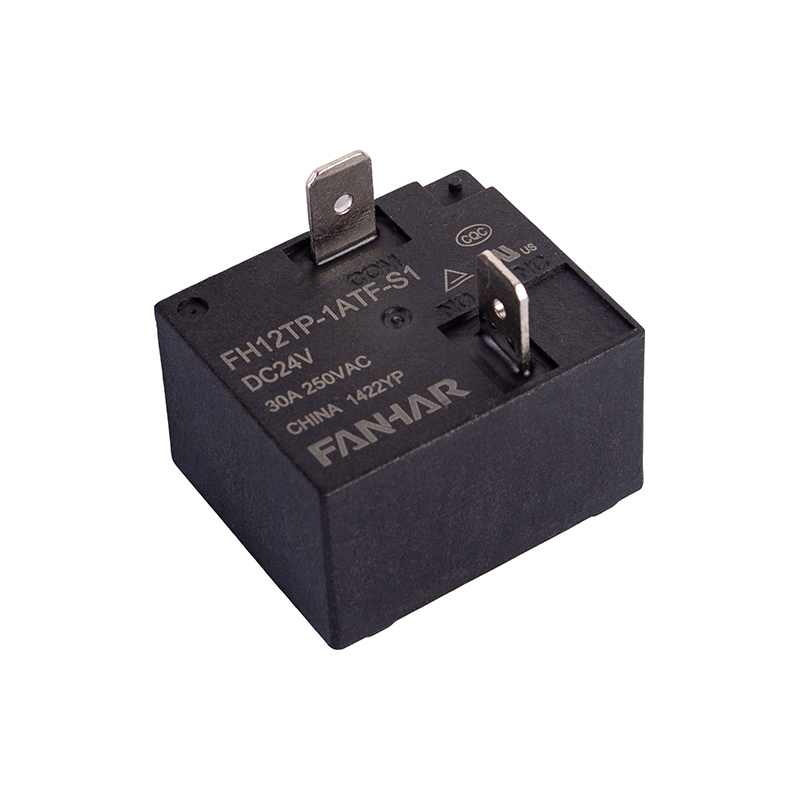

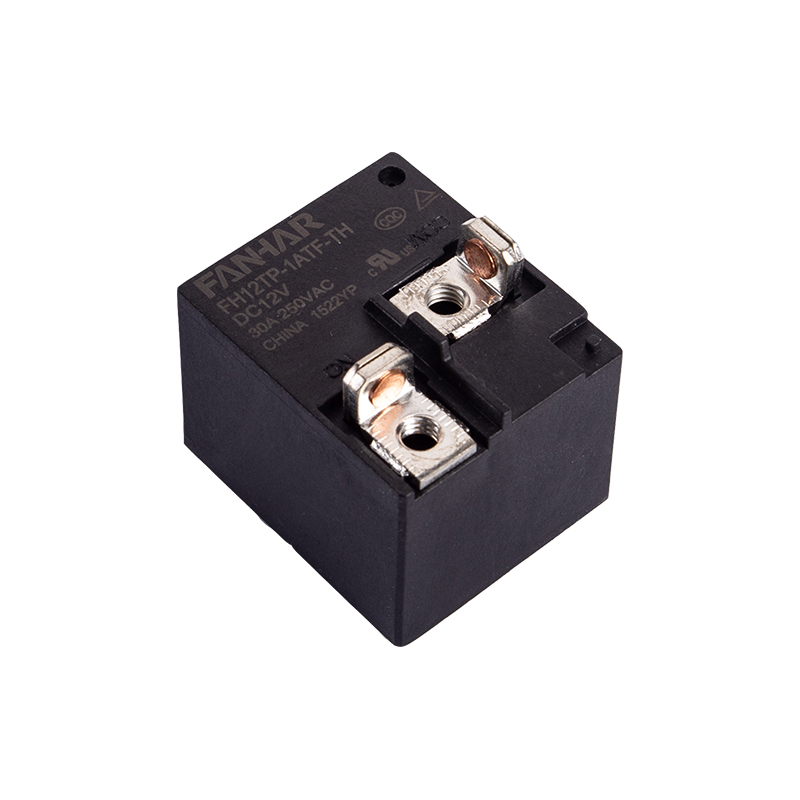

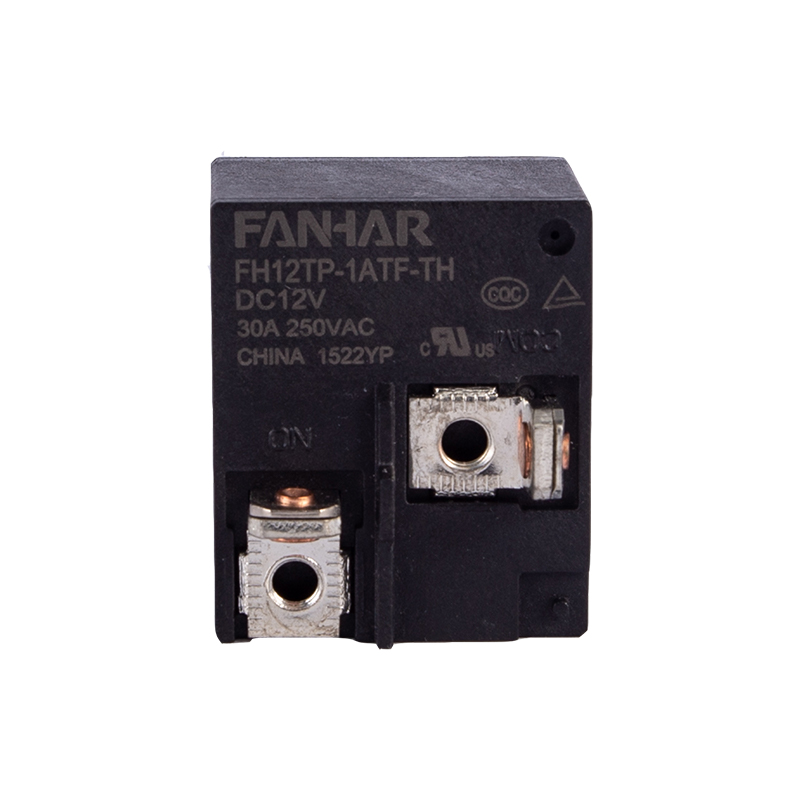

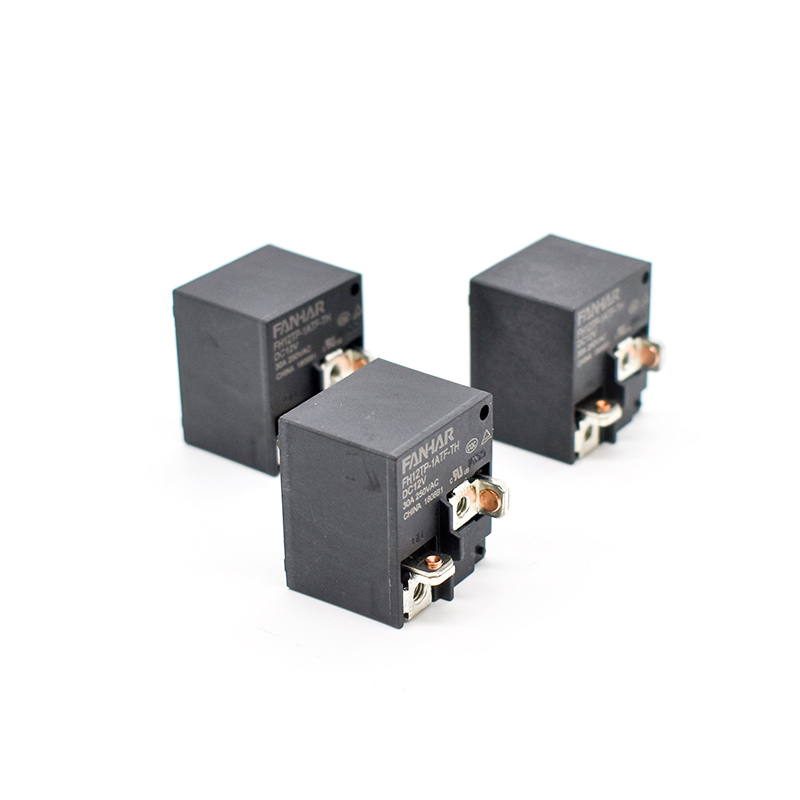

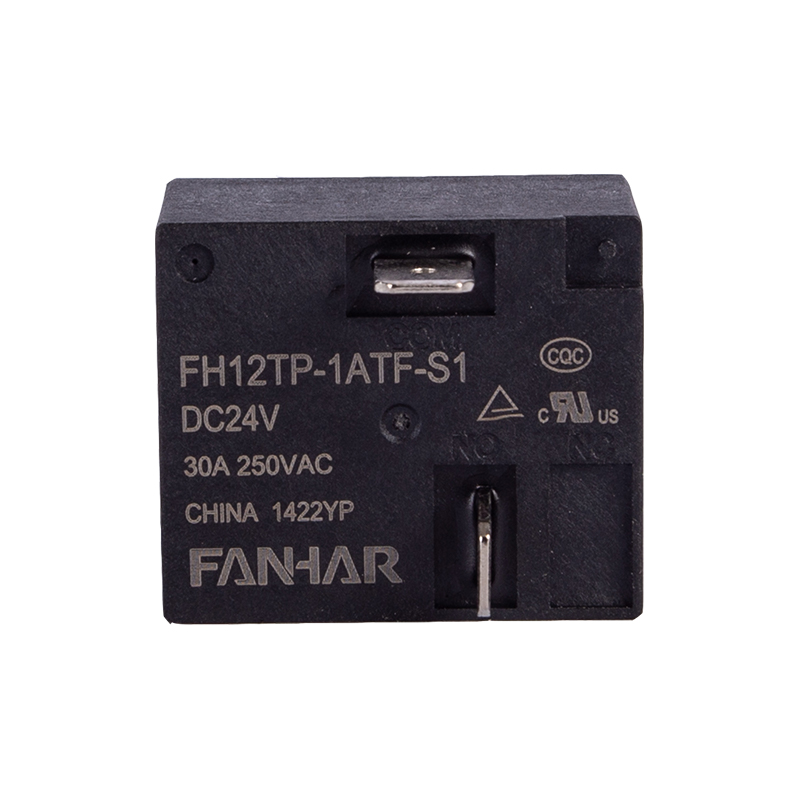

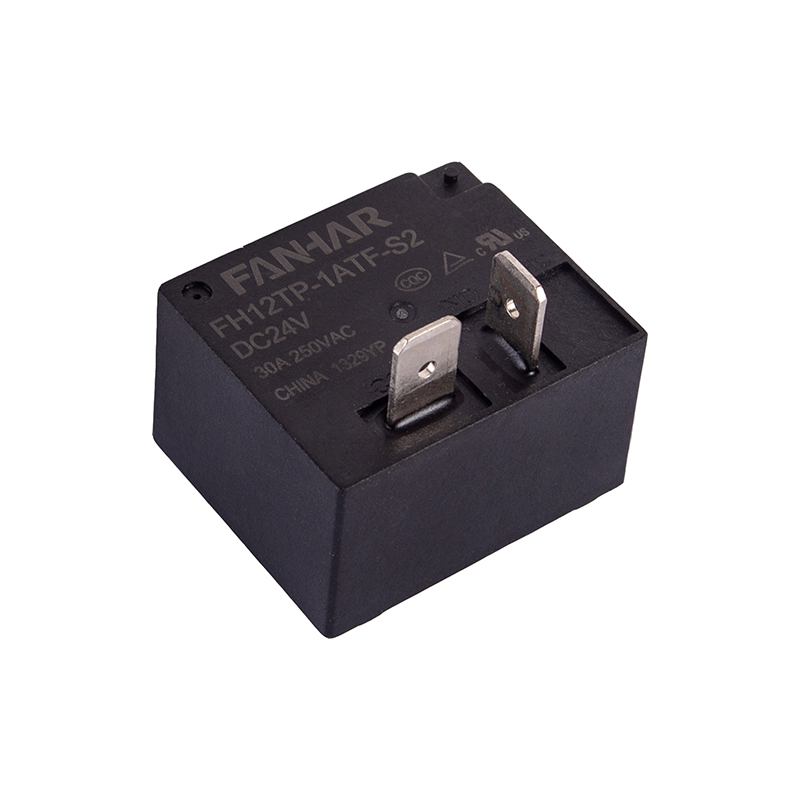

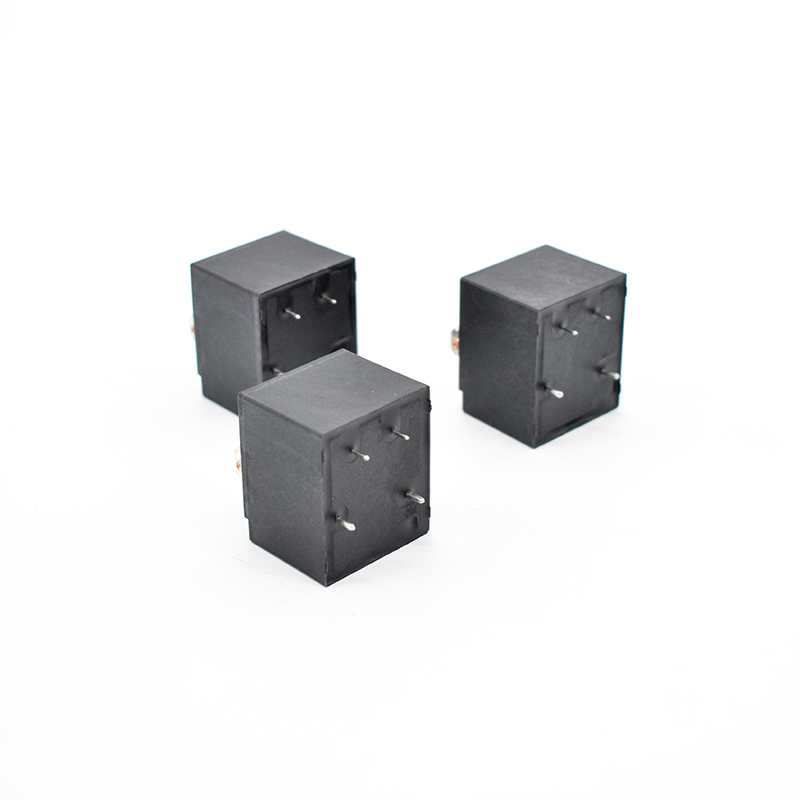

Relé de potência FH12TP 30A 40A UL TUV CQC compatível

Características:
Capacidade de comutação 40A
Tensão de ruptura (entre bobina e contatos): 2,5 kV

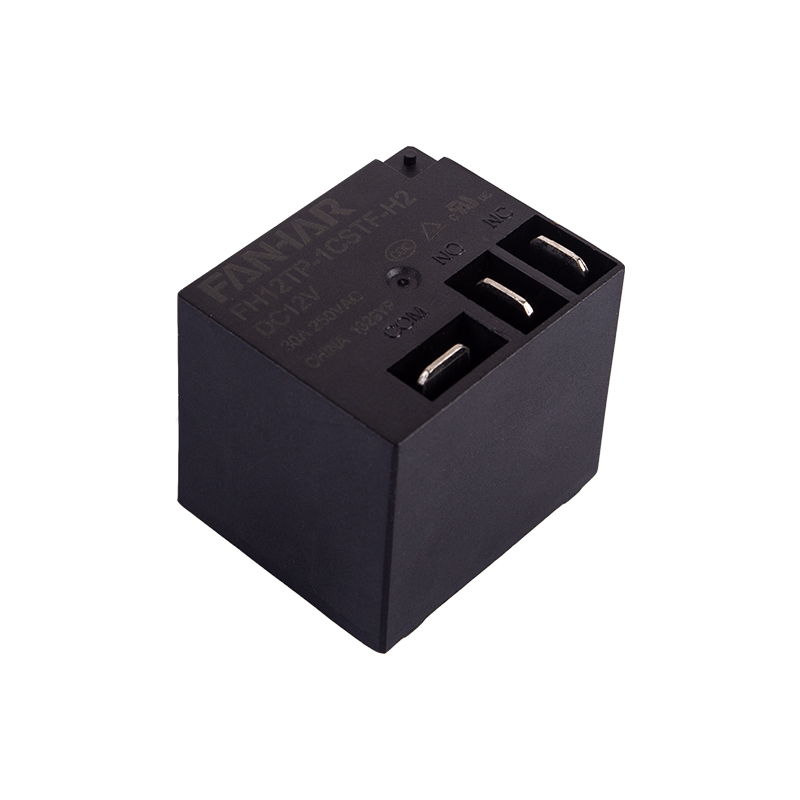

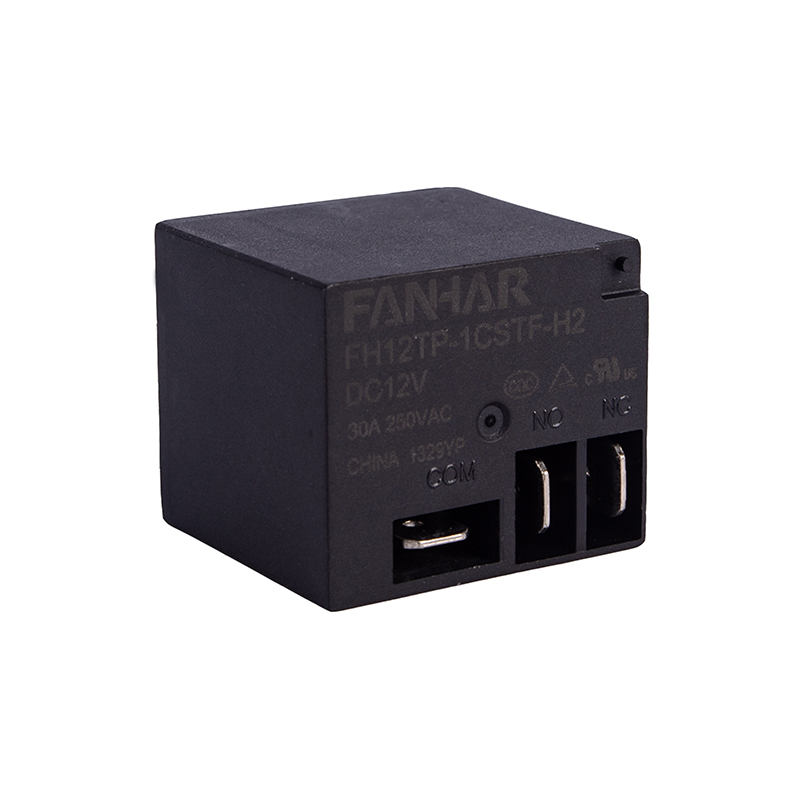

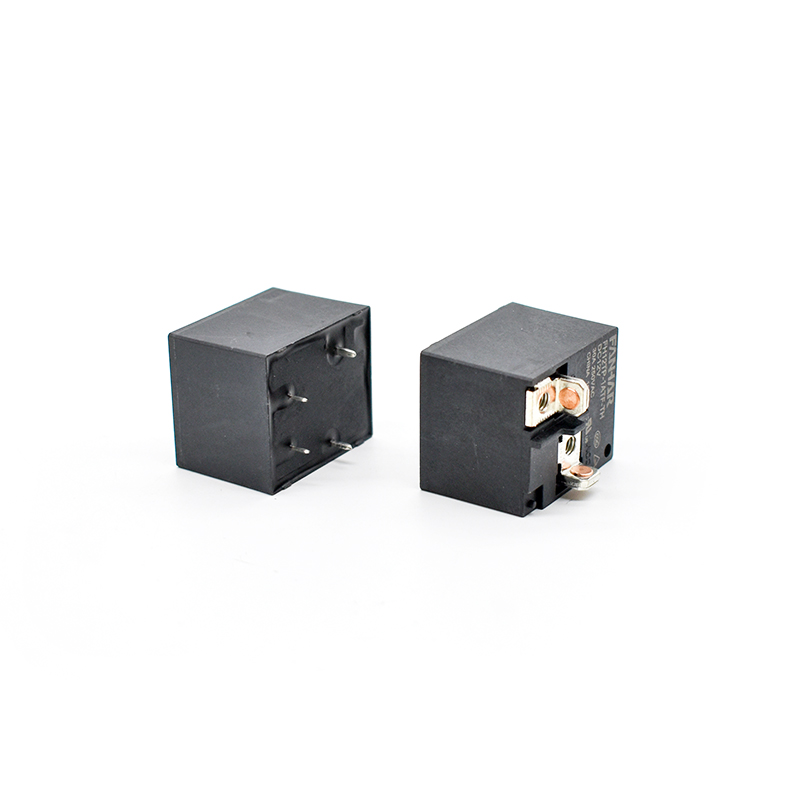

O mesmo lado (H2) e o lado oposto (H1) do terminal de conexão rápida podem ser selecionados
Plástico selado e à prova de fluxo são opcionais
Sistema de isolamento UL: Classe F
Dimensões do contorno: Tipo baixo32,0*27,0*18,9)mm
Tipo alto (32,0 * 27,0 * 28,0) mm
Principais aplicações: Controle industrial, Aquecedor de água

Fale Conosco

Baixar

ANTERIOR: W14 10A 15A Relé de potência UL TUV CQC compatível PRÓXIMO: Sem próximo artigo

Parâmetros
Aplicação
Descrição

Parâmetros

Especificações	Artigo
Dados de contato	Arranjo de contato		1A、1B、1C
	Resistência de contato (inicial)		≤100mΩ(6VCC 1A)
	Material de contato		AgNi, AgSnO ₂
Valor avaliado	Carga nominal (carga de resistência)		NÃO:30A 250 VCA (padrão)) 40A 250 VCA NC:20A 250 VCA
	Tensão máxima de comutação		277 VCA
	Corrente máxima de comutação		40A
	Capacidade máxima de comutação		7500VA
	Carregamento mínimo permitido		5 VCC 100 mA
Elétrica desempenho	Resistência de isolamento (inicial)		1000MΩ(500VCC)
	Rigidez dielétrica (inicial)	Entre contatos abertos	1.500 VCA, 1min
		Entre bobina e contatos	2500 VCA, 1min
	Tempo de operação		≤15ms
	Hora de lançamento		≤10ms
Mecânico desempenho	Resistência ao choque	Funcional	98m/s2(10G)
		Destrutivo	980m/s2(100G)
	Resistência à vibração		10 Hz ~ 55 Hz 1,5 mm DA
Resistência	Mecânico		1× 10 ⁶ operações
	Elétrica(Room temperature)		30A 250 VCA 5× 10 ⁴ operações(ON/OFF= 1s/9s) 40A 250 VCA 2× 10 ⁴ operações(ON/OFF= 1s/9s)
Operar condição	Temperatura ambiente		-40℃~85℃
	Umidade		5% a 90%
Rescisão			PCB
Peso unitário			Aprox.36g
Construção			Plástico selado, à prova de fluxo

Descrição

O recurso de comutação do relé de potência FH12TP 40A é um relé eletromagnético de alto desempenho projetado para necessidades de comutação de alta corrente. Com uma corrente de comutação máxima de 40A, é adequado para uma variedade de cenários industriais, automotivos e de eletrodomésticos. O relé adota uma estrutura SPDT (pólo único de lançamento duplo), que pode alcançar funções eficientes de controle e proteção do circuito. Ele também possui uma tensão nominal de até 277 VCA e excelente desempenho de isolamento (como rigidez dielétrica de 2,5 kV) para garantir operação estável em ambientes elétricos complexos. O relé FH12TP utiliza AgSnO2 como material de contato, que possui baixa resistência de contato (50mΩ) e características de longa vida útil, suportando uma vida operacional de até 100.000 vezes, o que é muito adequado para aplicações que requerem comutação frequente. Além disso, o relé é certificado pela UL Classe F, atende aos padrões internacionais de segurança e possui um nível de proteção IP65, que pode prevenir eficazmente a intrusão de poeira e vapor de água e é adequado para ambientes agressivos. O relé FH12TP é pequeno e pode ser montado diretamente na placa de circuito impresso para economizar espaço. Seu design compacto o torna a escolha ideal para equipamentos como estações de carregamento de veículos de energia nova, inversores fotovoltaicos e UPS. Quer seja usado como interruptor principal ou elemento de controle auxiliar, o FH12TP pode fornecer recursos de comutação elétrica confiáveis para garantir a operação eficiente e a segurança do sistema. Com seu excelente desempenho, qualidade confiável e faixa de aplicação flexível, o Relé de Potência FH12TP se tornou um produto preferido nas áreas de automação industrial, eletrônica automotiva e gerenciamento de energia. Seja para uso diário ou aplicação em ambientes extremos, o FH12TP pode atender às necessidades dos usuários de alta eficiência e alta confiabilidade.
