Relé de nova energia FH20T 43A: comutação de alta carga e isolamento de segurança para aplicações fotovoltaicas e de pilha de carregamento

Numa altura em que a nova geração de energia, os sistemas de armazenamento de energia e as pilhas de carregamento de veículos eléctricos estão a tornar-se rapidamente difundidos, os novos relés de energia, como componentes chave de comutação em circuitos, afectam directamente o funcionamento estável de equipamentos completos através da sua capacidade de transporte de corrente, nível de isolamento de segurança e fiabilidade a longo prazo. FH20T é um relé PCB de alta potência projetado para essas necessidades. Ele oferece capacidade de comutação de 43A, 1 contato Forma A, opção de intervalo de contato de 2,0 mm e função de retenção de economia de energia da bobina, tornando-o a escolha ideal para inversores fotovoltaicos, pilhas de carregamento e outras aplicações.

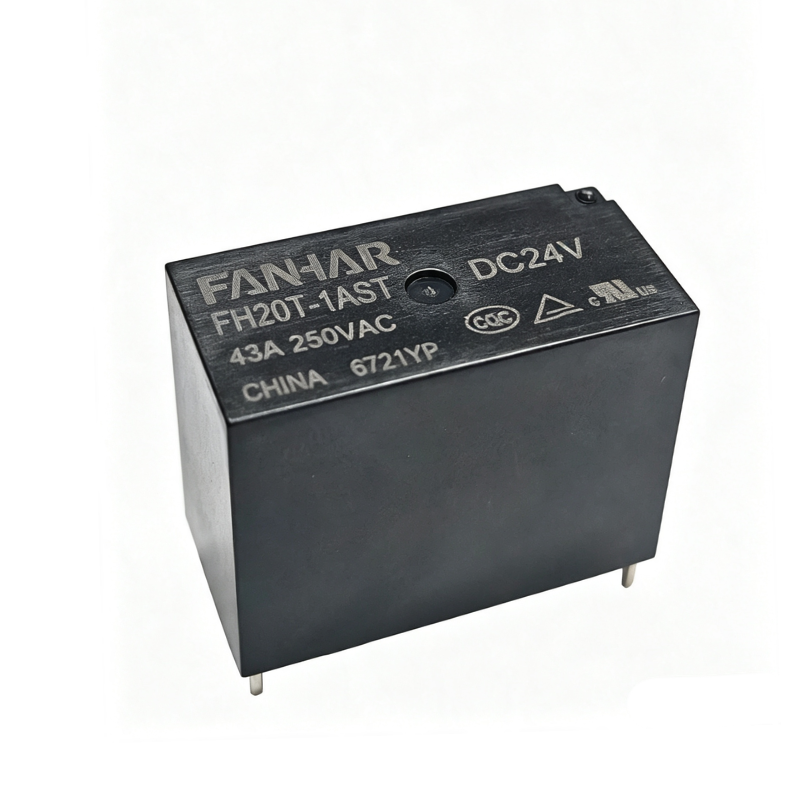

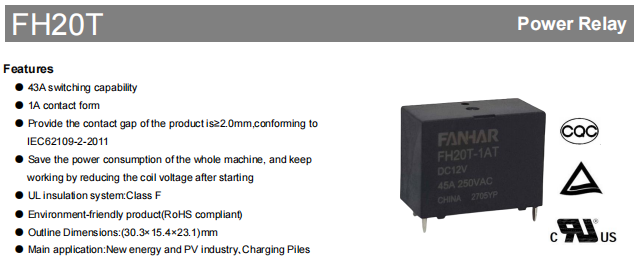

Relé de Nova Energia FH20T 43A FANHAR FH20T é um relé PCB com capacidade de comutação de 43A, 1 contato Forma A e uma folga de contato opcional de 2,0 mm. Ele está em conformidade com IEC62109-2:2011 e é adequado para novas aplicações de energia, fotovoltaica, pilha de carregamento e outras aplicações. Ele suporta a redução da tensão da bobina após a inicialização para manter a operação, economizando o consumo geral de energia. Possui um sistema de isolamento UL Classe F e é compatível com RoHS. Ver Produto →

Principais vantagens: seguro, eficiente e resistente a altas temperaturas

Lacuna de contato suficiente, atendendo aos padrões de segurança fotovoltaica

A lacuna após a abertura dos contatos internos de um relé afeta diretamente a segurança do isolamento. O FH20T oferece duas opções de folga de contato: o tipo Nil padrão é de 1,8 mm e o tipo BG é de 2,0 mm. Quando a folga de contato do produto é ≥2,0 mm, ela está em conformidade com IEC62109-2:2011, "Requisitos de segurança para conversores de energia para sistemas de energia fotovoltaica". Para aplicações de alta tensão, como inversores fotovoltaicos e pilhas de carregamento, a seleção da versão BG pode atender melhor aos requisitos de isolamento de segurança.

Reduzindo a tensão após a inicialização para retenção, reduzindo significativamente o consumo geral de energia

O FH20T suporta uma estratégia de trabalho de redução da tensão da bobina após a inicialização para manter a operação. Depois que o relé é acionado, apenas uma tensão mais baixa na bobina precisa ser mantida para manter os contatos fechados. Comparado com a condução contínua de tensão total, isso pode efetivamente reduzir o consumo de energia da bobina. As recomendações de tensão de retenção fornecidas na folha de dados são:

• Temperatura ambiente 23°C: tensão de retenção 40%–70% Un
• Temperatura ambiente 85°C: tensão de retenção 40%–55% Un

Esta função ajuda a reduzir o aumento da temperatura do sistema e a perda de energia, tornando-o adequado para carregar pilhas, inversores e outros equipamentos que necessitam de espera de longo prazo ou operação contínua.

Sistema de isolamento UL Classe F, adaptando-se a ambientes de alta temperatura

O FH20T utiliza um sistema de isolamento UL Classe F, que ajuda a manter a confiabilidade do isolamento em ambientes de alta temperatura. Sua faixa de temperatura ambiente operacional é de -40°C a 85°C, adaptando-se aos amplos requisitos de temperatura dos novos cenários de energia e controle industrial.

Materiais ecológicos, em conformidade com RoHS

O produto está em conformidade com os requisitos ambientais RoHS e não contém substâncias nocivas como chumbo, mercúrio e cromo hexavalente. Pode atender aos requisitos de regiões com regulamentações ambientais rígidas, como a União Europeia, para exportação.

Capacidade de carga e parâmetros elétricos

O sistema de contato do FH20T utiliza material AgSnO₂, combinando resistência à soldagem e erosão por arco. A resistência de contato inicial é controlada em ≤100mΩ (sob condições de teste de 6CCV 1A), garantindo baixa perda de condução. Em termos de desempenho de isolamento, a resistência de isolamento inicial atinge 1000MΩ (500VCC), a rigidez dielétrica entre os contatos abertos é de 2500VAC/1min e a rigidez dielétrica entre a bobina e os contatos é de 4500VAC/1min, fornecendo margem de segurança suficiente para isolamento de alta-baixa tensão. O tempo de operação é ≤20ms e o tempo de liberação é ≤10ms, atendendo aos requisitos de velocidade de resposta da maioria das aplicações de controle industrial e eletrônica de potência.

Carga Principal e Parâmetros Elétricos

Especificações da bobina e retenção de economia de energia

O FH20T fornece três tensões de bobina padrão: DC5V, DC12V e DC24V, todas com potência nominal de 3800mW. Diferentes tensões de bobina correspondem a diferentes tensões de operação, tensões de liberação, correntes nominais e resistências de bobina, permitindo que os usuários combinem rapidamente de acordo com a tensão de controle do sistema. A tensão de operação é a tensão mínima necessária para uma ativação confiável do relé, e o projeto deve garantir que a tensão do inversor não seja inferior a este valor; a tensão de liberação determina a sensibilidade da reinicialização do desligamento.

Especificações da bobina

Resistência Mecânica e Adaptabilidade Ambiental

Novos equipamentos de energia frequentemente enfrentam vibrações, choques e grandes mudanças de temperatura. O FH20T tem um bom desempenho mecânico: a resistência ao choque funcional pode chegar a 196m/s² (20g) e a resistência ao choque destrutivo chega a 980m/s² (100g), suficiente para lidar com colisões acidentais durante o transporte e instalação. A resistência à vibração é de 10 Hz a 55 Hz com amplitude de 1,5 mm, garantindo operação estável perto de fontes de vibração, como ventiladores e compressores. A faixa de temperatura operacional é de -40°C a 85°C e a tolerância à umidade é de 5% a 85%, adaptando-se a ambientes úmidos.

Em termos de vida útil, a vida mecânica é de 2×10⁵ operações e a vida elétrica é de 2×10⁴ operações sob 43A 250VAC, relação ON/OFF 1s/9s e condições de temperatura ambiente. Os dados de vida acima são valores de referência sob as condições de teste especificadas na folha de dados. A vida real será afetada pelo tipo de carga, frequência de comutação, temperatura ambiente e outros fatores. Para equipamentos como pilhas de carregamento e inversores, esse nível de vida útil pode atender a vários anos de ciclos normais de uso.

Construção e seleção com base no ambiente operacional

O FH20T fornece dois métodos de proteção da estrutura interna, que podem ser selecionados de acordo com a limpeza do ambiente de trabalho real:

• À prova de fluxo: Adequado para ambientes limpos, livres de gases corrosivos como H₂S, SO₂, NO₂ e poeira condutiva. Este tipo pode impedir a penetração do fluxo durante a soldagem e tem uma vantagem de custo.
• Selado em plástico: Recomendado para ambientes não limpos, como instalações industriais e gabinetes externos que podem conter gases corrosivos ou poeira. A estrutura selada em plástico pode isolar de forma mais eficaz os poluentes externos e garantir baixa resistência de contato a longo prazo.

As duas estruturas têm as mesmas dimensões de contorno: 30,3 mm (C) × 15,4 mm (L) × 23,1 mm (A). Eles usam montagem de pino PCB padrão. Recomenda-se que a tolerância do layout da PCB seja controlada dentro de ± 0,1 mm. Para tolerâncias de dimensão de contorno, consulte as anotações detalhadas na folha de dados.

Aplicações Típicas

O FH20T foi projetado principalmente para novas energias, indústria fotovoltaica e pilhas de carregamento. Nessas aplicações, ele é usado como um relé de potência montado em PCB para comutação de carga e controle de potência onde são necessários capacidade de comutação de 43A, alto desempenho de isolamento e tamanho compacto.

Inversores Fotovoltaicos e Sistemas Fotovoltaicos

O FH20T pode ser usado em inversores fotovoltaicos e sistemas fotovoltaicos para comutação de carga, controle de potência auxiliar e controle de saída. Quando o projeto precisa estar em conformidade com a IEC62109-2:2011, a versão BG com uma folga de contato de 2,0 mm pode ser selecionada.

Pilhas de carregamento

Em pilhas de carregamento, o FH20T pode ser usado para comutação interna de energia, controle de saída e controle de carga auxiliar. Sua capacidade de comutação de 43A e montagem em PCB o tornam adequado para projetos de equipamentos de carregamento compactos.

Novos Equipamentos Energéticos

Para outros novos equipamentos de energia, o FH20T fornece uma solução de comutação para controle de potência e comutação de carga. Se o relé for usado para transporte de corrente contínua, a redução deverá ser avaliada com base na temperatura ambiente, na folha de cobre da PCB e no aumento da temperatura do terminal.

Perguntas frequentes

Conclusão

O novo relé de energia FH20T tem capacidade de comutação 43A, versão BG ≥2,0 mm de lacuna de segurança, conformidade IEC62109-2: 2011, sistema de isolamento UL Classe F e função de retenção de redução de tensão da bobina como sua principal competitividade. Ele não apenas atende aos rígidos requisitos de isolamento de segurança dos inversores fotovoltaicos, mas também se adapta à busca por alta corrente e longa vida útil em pilhas de carregamento de veículos elétricos. Seu design compacto de PCB e adaptabilidade ambiental flexível o tornam um componente de comutação confiável em novos produtos de energia.

Para mais modelos de tensão de bobina ou serviços de customização, entre em contato com nossa equipe de suporte técnico. As especificações estão sujeitas a alterações sem aviso prévio. Consulte a última folha de dados oficial.
