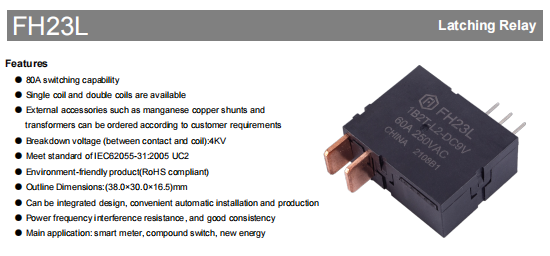

O FH23L é um alto desempenho relé de travamento elétrico projetado para medidores inteligentes, interruptores compostos e novas aplicações de energia. Com uma poderosa capacidade de comutação de 80A e excelente desempenho elétrico, o FH23L mantém operação estável em ambientes agressivos e atende aos requisitos da norma IEC62055-31:2005 UC2.

Principais vantagens

Eficiência energética: O design de retenção magnética requer energia elétrica apenas durante o estado de comutação, reduzindo significativamente o consumo de energia

Ultracarga: corrente de comutação máxima de 80A, capacidade de comutação de 15.000VA, atende a alta demanda de energia

Longa duração: Vida mecânica de até 100.000 ciclos, vida elétrica de 5.000 ciclos (padrão UC2)

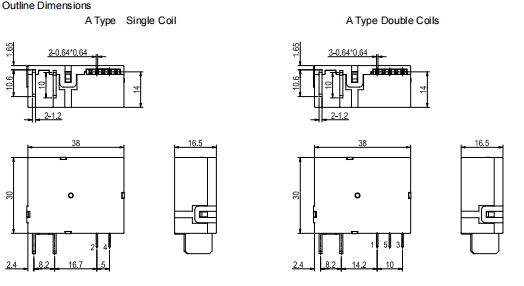

Design compacto: tamanho compacto de 38,0 x 30,0 x 16,5 mm, fácil para instalação de automação

Conformidade Ambiental: Produto ecológico, compatível com RoHS

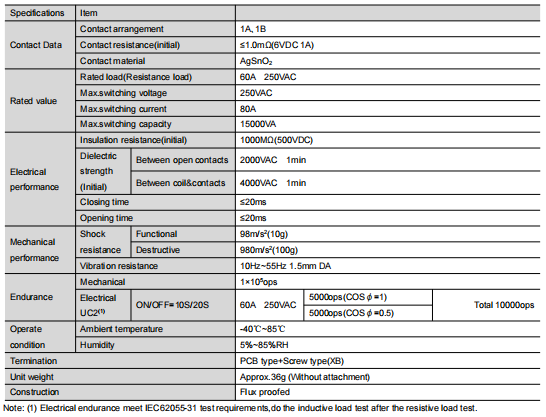

Destaques dos parâmetros técnicos

Características Elétricas

Resistência de contato: ≤1,0mΩ (valor inicial)

Resistência de isolamento: 1000MΩ (500VDC)

Força de resistência à tensão: 2.000 VCA (1 minuto)

Tempo de comutação: ≤20ms (fechar/desconectar)

Adaptação Ambiental

Temperatura operacional: -40 ℃ ~ 85 ℃ Ampla faixa de temperatura

Faixa de umidade: 5% ~85% UR

Resistência à vibração: 10 Hz ~ 55 Hz, amplitude de 1,5 mm

Resistência ao impacto: Funcional 98m/s²(10g), Destrutivo 980m/s²(100g)

Configurações versáteis

O FH23L provides flexible configuration options to meet the needs of different applications:

Opções de tipo de bobina

Versão de bobina única: economia de espaço, simplificação da fiação

Versão Dual Coil: controle independente de abertura e fechamento, operação mais confiável Confiável

Especificação de tensão

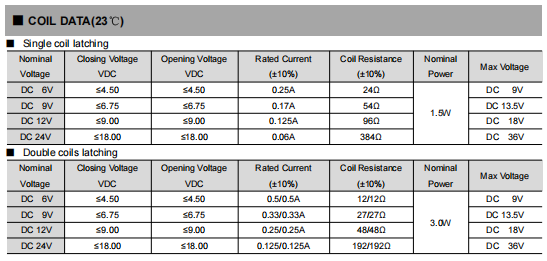

Suporta uma variedade de tensões DC: 6V/9V/12V/24V, cada especificação de tensão fornece parâmetros detalhados de bloqueio/liberação de tensão

Acessórios opcionais

Acessórios externos, como shunts e transformadores de manganês-cobre, estão disponíveis de acordo com as necessidades do cliente.

Cenários típicos de aplicação

Sistema de medição inteligente: controle preciso, operação com baixo consumo de energia

Novos equipamentos de energia: inversores solares, sistema de controle de energia eólica

Dispositivo de comutação composto: comutação de circuito de alta confiabilidade

Sistema doméstico inteligente: montagem em trilho DIN, economia de espaço

Recomendações de instalação e uso

A tensão de acionamento recomendada é de 1 a 1,5 vezes a tensão nominal

Largura de pulso ≥50ms, evite energização prolongada (mais de 1 minuto)

A soldagem por pontos é recomendada para os terminais de carga, evite soldagem por refluxo ou soldagem por onda

Confirme o status dos relés antes de usar e redefina se necessário

Atendimento personalizado

O FH23L suporta personalização personalizada, incluindo material de contato, tipo de montagem de PCB, configuração de bobina, etc. Nossa equipe de engenharia pode fornecer suporte técnico profissional e soluções.

Contate-nos hoje para obter a configuração ideal dos relés de travamento elétrico FH23L, fornecendo soluções de comutação confiáveis ​​para seu medidor inteligente e novos projetos de energia!

O FH23L Latching Relay delivers high-performance switching with 80A capacity and 15000VA rating, featuring energy-efficient operation (zero power in steady state) and extended lifespan (100,000 mechanical operations). Its compact 38×30×16.5mm design withstands extreme temperatures (-40℃ to 85℃), making it ideal for smart meters, renewable energy systems, and industrial automation. Available in single/dual coil configurations (6-24VDC) with custom accessory options, this RoHS-compliant, ISO-certified relay offers reliable power control.
