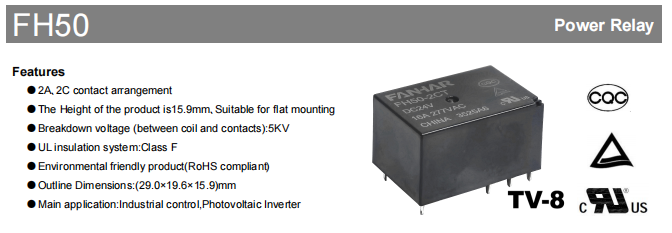

Relé Industrial FH50

No atual domínio em rápida mudança da automação industrial e da energia renovável, os requisitos para componentes fundamentais do sistema – relés – ultrapassaram a função básica de “ativar e desativar circuitos”. Eles agora devem resistir a ambientes mais severos, lidar com cargas de maior potência, garantir maior longevidade e cumprir rigorosas regulamentações ambientais globais. Hoje, fornecemos uma análise aprofundada do relé de alta potência FH50, um dispositivo 16A de alto desempenho projetado especificamente para aplicações exigentes, como controle industrial e inversores fotovoltaicos.

Principais vantagens

O FH50 representa mais do que apenas um relé; é um compromisso sólido com a estabilidade do sistema. Seus principais pontos fortes são evidentes nos seguintes aspectos:

Design de alta densidade, instalação flexível

Com dimensões compactas de apenas 29,0 mm (C) x 19,6 mm (L) x 15,9 mm (A), seu tamanho reduzido o torna excepcionalmente adequado para montagem plana. Isso economiza efetivamente espaço valioso no PCB, alinhando-se perfeitamente com a tendência moderna de miniaturização e design de alta densidade em equipamentos industriais. Sua construção leve, de aproximadamente 16,5g, também facilita a montagem e produção automatizada.

Isolamento Elétrico e Segurança

Tensão suportável ultra-alta: A rigidez dielétrica entre a bobina e os contatos atinge surpreendentes 5000 VCA. Isto garante um isolamento elétrico forte para o sistema, protegendo assim o circuito de controle de baixa tensão contra erros no lado de alta tensão – uma característica vital em aplicações de alta tensão, como inversores fotovoltaicos.

Classificação de isolamento: A resistência de isolamento inicial atinge 1000MΩ (a 500VDC), garantindo corrente de fuga insignificante.

Sistema de isolamento UL Classe F: Isto indica que os materiais de isolamento podem suportar temperaturas de até 155°C, proporcionando uma margem de segurança considerável e maior confiabilidade.

Poderosa capacidade de manuseio de carga

Carga nominal de 16A: Pode suportar facilmente uma carga resistiva de 16A a 277VAC, com uma potência máxima de comutação de até 4432VA. Isto é suficiente para operar várias máquinas industriais, motores, aquecedores e outros dispositivos.

Contatos de alta qualidade: utiliza material de contato AgSnO2 (óxido de estanho de prata) ambientalmente sustentável. Em comparação com o AgCdO tradicional, o AgSnO2 oferece resistência à soldagem e à erosão por arco, levando a um desempenho excepcional em aplicações de alta corrente e alta irrupção e prolongando significativamente a vida útil elétrica.

Capacidade de Carga Mínima: Suporta cargas mínimas de até 5VDC 100mA, permitindo seu uso em alguns cenários de comutação de sinal, aumentando assim sua versatilidade.

Resposta Rápida e Alta Robustez

Operação Rápida: Tempo de operação ≤10ms, tempo de liberação ≤5ms, satisfazendo os requisitos de reação rápida em sistemas de controle industrial.

Ampla adaptabilidade ambiental: A faixa de temperatura operacional vai de -40°C a 85°C, com uma faixa de umidade de 5% a 85%. Funciona de forma confiável tanto em frio extremo quanto em calor intenso.

Excelente Desempenho Mecânico: Apresenta resistência ao choque de 10g (operacional) e 100g (catastrófico), além de resistência à vibração de 10Hz a 55Hz, 1,5mm DA. Isto garante funcionalidade confiável em ambientes industriais expostos a vibrações e impactos mecânicos.

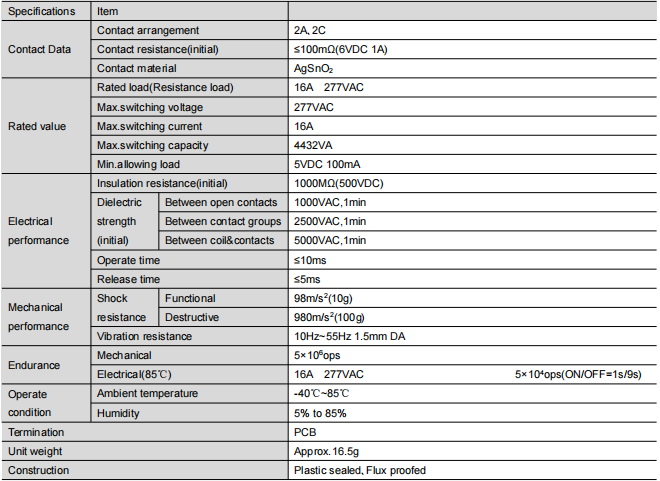

Análise aprofundada de parâmetros técnicos (essencial para seleção)

Para ajudá-lo a fazer uma seleção mais precisa, fornecemos uma interpretação mais profunda dos principais parâmetros técnicos:

Aplicações típicas: além do controle fotovoltaico e industrial

Embora suas principais aplicações sejam controle industrial e inversores fotovoltaicos, com base em seu desempenho, o FH50 também é amplamente utilizado em:

Inversores fotovoltaicos: Para circuitos de comutação e proteção tanto em corrente contínua quanto em corrente alternada. A característica de alta tensão suportável combina perfeitamente com o ambiente de alta tensão dos sistemas fotovoltaicos.

Painéis de Controle Industriais: Funcionam como intermediários entre CLPs, temporizadores, controles de temperatura e cargas externas, incluindo motores, válvulas solenóides e aquecedores.

Automação inteligente de residências/edifícios: Utilizado na regulação de iluminação de alta potência, sistemas HVAC, gerenciamento de bombas, etc.

Equipamento de carregamento de EV: Em pilhas de carregamento CA, funcionando como um componente chave para o piloto de controle e comutação do circuito principal.

Gerenciamento de energia: Para comutação de energia e controle de saída em equipamentos como UPS e reguladores de tensão.

Guia de seleção e utilização: como fazer a melhor escolha?

A documentação destaca dois tipos estruturais, que são fundamentais para o processo de seleção:

Tipo à prova de fluxo:

Ambiente Recomendado: Ambientes limpos, como interior de eletrodomésticos ou armários de distribuição de ar condicionado. Ele evita efetivamente a entrada de gases de fluxo no relé durante o processo de soldagem da PCB.

Nota: Não oferece proteção completa contra a infiltração de gases corrosivos externos (como H2S, SO2, NO2) e material particulado.

Tipo selado de plástico:

Ambiente recomendado: Condições sujas ou abrasivas, incluindo instalações químicas, máquinas externas ou oficinas com concentrações elevadas de poeira. Seus contatos internos são totalmente isolados do ambiente externo, oferecendo resistência à corrosão e proteção contra poeira.

Conclusão: Se você tem requisitos extremos de confiabilidade a longo prazo ou não consegue prever o ambiente operacional final, optar pelo tipo selado com plástico é a solução mais robusta.

Lembretes de instalação e design

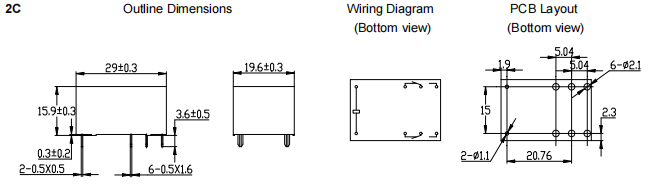

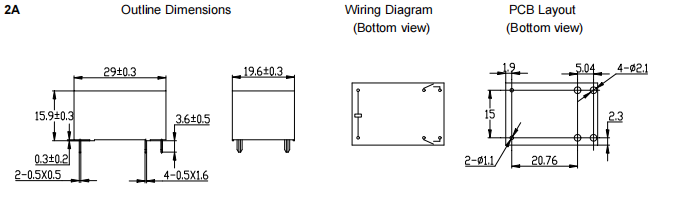

Siga rigorosamente a tolerância de layout de PCB recomendada (± 0,1 mm) e delineie as tolerâncias de dimensão para garantir montagem adequada e qualidade de soldagem.

Durante o manuseio e instalação do produto, evite quebrá-lo ou submetê-lo a fortes impactos, pois isso poderá provocar alterações em seus parâmetros internos.

Resumo e Perspectiva

O relé de alta potência FH50, caracterizado por seu tamanho compacto, tensão de isolamento de até 5KV, capacidade de carga significativa de 16A e abrangentes certificações de segurança internacionais (UL, TUV, CQC), representa uma escolha formidável para os setores de controle industrial e energia renovável. Excede um simples componente de comutação; ele atua como um aliado vital que garante o desempenho duradouro e confiável do seu sistema e aumenta a competitividade dos seus produtos no mercado.

O FH50 é uma opção exemplar para quem busca um relé de potência de alto desempenho e alta confiabilidade, merecendo exploração e avaliação. Entre em contato conosco imediatamente para obter amostras e assistência técnica e permita que o FH50 proteja seu próximo projeto!

Isenção de responsabilidade: os parâmetros neste artigo são compilados com base em planilhas de dados públicas. Para seleção e design específicos, consulte a folha de dados oficial mais recente. As especificações do produto estão sujeitas a alterações sem aviso prévio.
