Relé de nova energia de alta corrente série FH66NE | Relé 100A e 160A para inversores solares e controle industrial

À medida que os sistemas de energia renovável e a automação industrial continuam a evoluir em direção a maior densidade de potência e maior eficiência, espera-se que os New Energy Relays forneçam não apenas desempenho de comutação confiável, mas também excelente capacidade de transporte de corrente, alto isolamento elétrico e estabilidade operacional a longo prazo.

Desenvolvido para atender a esses exigentes requisitos, o Fanhar Relé de nova energia de alta corrente série FH66NE foi projetado especificamente para inversores solares, circuitos de pré-carga de inversores e equipamentos de controle industrial. A série atualmente inclui dois modelos— FH66NE100 e FH66NE160 —oferecendo classificações de corrente contínua de 100A e 160A, respectivamente.

Ambos os modelos são construídos na mesma plataforma, compartilhando dimensões gerais, configuração de montagem, opções de bobina e desempenho de isolamento idênticos. Este design de plataforma unificada permite que os fabricantes de equipamentos selecionem a classificação de corrente apropriada sem redesenhar a estrutura da instalação, simplificando o desenvolvimento do produto e melhorando a compatibilidade da plataforma para atualizações futuras.

A série FH66NE foi adotada com sucesso na produção em volume em vários projetos de energia renovável e controle industrial, demonstrando sua confiabilidade em aplicações exigentes de comutação de energia.

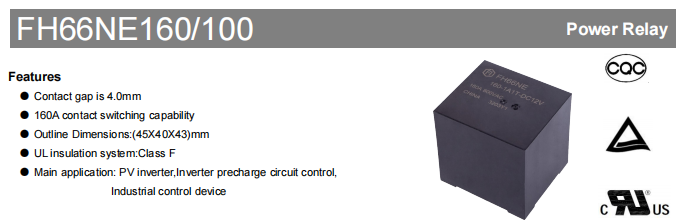

FH66NE 100/160

Projeto de alto isolamento para maior segurança elétrica

O isolamento elétrico é um requisito crítico para equipamentos de energia renovável que operam em condições de alta tensão. Para garantir isolamento confiável e segurança operacional, a Série FH66NE incorpora um design de alto isolamento adequado para aplicações exigentes de controle de energia.

O relé apresenta um Folga de contato de 4,0 mm , uma rigidez dielétrica de 2500 VCA entre contatos abertos e 5000 VAC entre a bobina e os contatos . Além disso, o relé fornece uma resistência de isolamento inicial de 1000 MΩ a 500 VCC e adopts Classe F isolamento, ajudando a melhorar o isolamento elétrico e a confiabilidade do sistema durante a operação de longo prazo.

Essas características elétricas permitem que a série FH66NE atenda aos requisitos de isolamento de inversores solares, circuitos de pré-carga de inversores e sistemas de controle industrial, fornecendo proteção confiável para aplicações de comutação de energia de alta tensão.

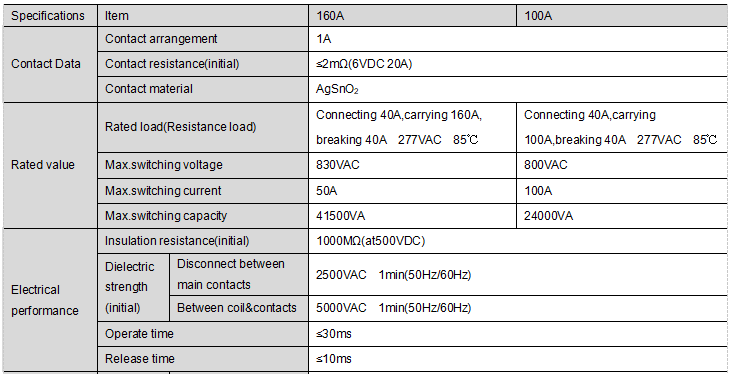

FH66NE 100/160 performance data

Desempenho confiável em ambientes industriais exigentes

Além do seu desempenho elétrico, a Série FH66NE foi projetada para oferecer confiabilidade de longo prazo sob condições operacionais exigentes. O relé é adequado para aplicações onde o desempenho estável é essencial, mesmo em ambientes sujeitos a variações de temperatura, vibrações e esforços mecânicos.

A Série FH66NE opera em uma ampla faixa de temperatura ambiente de -40°C a 85°C , tornando-o adequado para sistemas de energia renovável e equipamentos industriais implantados em diversos climas. Também oferece um vida mecânica de até 1.000.000 operações e an vida elétrica de 30.000 operações sob condições de teste especificadas (40A ON / 40A OFF, carga resistiva de 277 VCA), garantindo desempenho confiável durante toda a vida útil do produto.

Para aumentar ainda mais a durabilidade, o relé foi projetado para suportar vibrações e choques mecânicos comumente encontrados em aplicações industriais. Essas características tornam a série FH66NE uma escolha confiável para equipamentos que exigem comutação de energia estável e contínua durante longos períodos de operação.

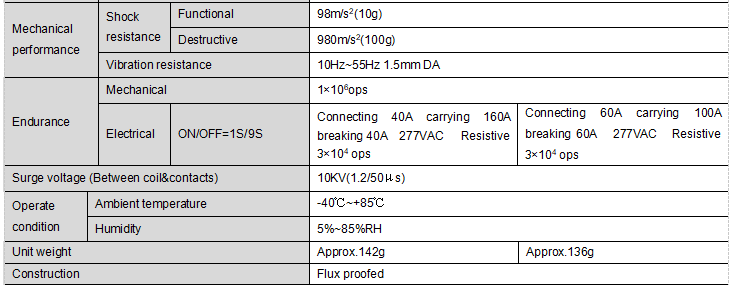

FH66NE 100/160 Mechanical Life & Environmental Performance

Várias opções de tensão de bobina para design de sistema flexível

Diferentes sistemas de controle requerem diferentes configurações de tensão da bobina. Para simplificar a integração do sistema, a série FH66NE está disponível com diversas opções de tensão de bobina CC, incluindo 6VCC, 9VCC, 12VCC, 24VCC e 48VCC.

Cada opção de bobina é projetada com um consumo de energia nominal de 3,2 W, permitindo que os engenheiros selecionem a tensão de controle mais adequada sem alterar a plataforma do relé. O design padronizado da bobina não apenas melhora a compatibilidade com vários circuitos de controle, mas também simplifica o desenvolvimento de produtos para fabricantes que utilizam múltiplas plataformas de tensão.

Com uma estrutura de relé comum em todas as opções de bobina, a série FH66NE ajuda a reduzir a complexidade do projeto, ao mesmo tempo que oferece suporte a configurações de sistema flexíveis.

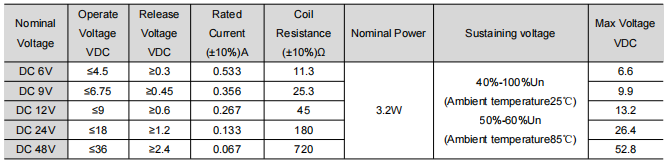

FH66NE 100/160 Coil Specification

Design de plataforma compacta para atualizações de produtos mais fáceis

O FH66NE100 e o FH66NE160 compartilham o mesmo design de plataforma, facilitando aos fabricantes o desenvolvimento de famílias de produtos com diferentes classificações de corrente.

Ambos os modelos apresentam dimensões externas idênticas de 45 × 40 × 43 mm, juntamente com a mesma configuração de montagem, layout de terminal, desempenho de isolamento e especificações de bobina disponíveis. A principal diferença entre os dois modelos é a capacidade de corrente contínua.

Esta plataforma comum permite que os fabricantes de equipamentos atualizem de 100A para 160A sem redesenhar o layout da PCB ou a instalação mecânica. Como resultado, os ciclos de desenvolvimento podem ser encurtados, os custos de engenharia reduzidos e a padronização do produto melhorada.

Para fabricantes que buscam soluções escalonáveis em diversas classificações de potência, a série FH66NE oferece uma plataforma eficiente e prática.

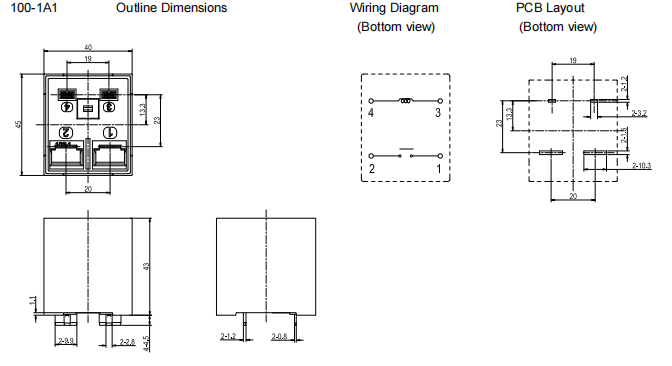

fh66ne-100 Outline Dimension

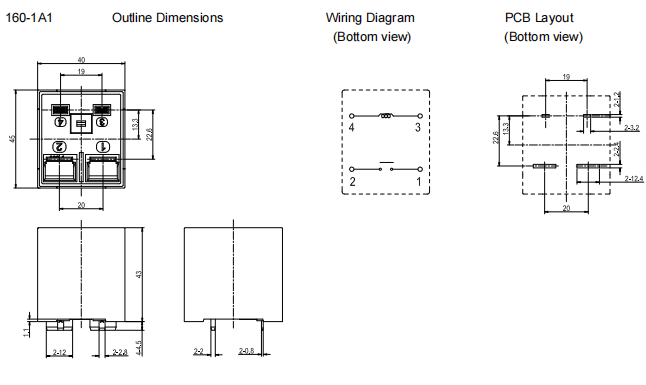

fh66ne-160 Outline Dimension

Aplicações Típicas

Projetada para aplicações de comutação de energia de alta corrente, a série FH66NE é amplamente utilizada em energia renovável e sistemas de controle industrial onde são necessários desempenho de comutação confiável e alta capacidade de transporte de corrente.

As aplicações típicas incluem:

Dentro desses sistemas, o relé é comumente usado para comutação de energia principal, controle de circuito de pré-carga e outras funções de comutação de alta corrente, ajudando a melhorar a confiabilidade do sistema e a segurança operacional.

Graças ao seu alto desempenho de isolamento, design de plataforma compacta e ampla faixa de temperatura operacional, a série FH66NE é adequada para aplicações exigentes de controle de energia em equipamentos industriais e de energia modernos.

Como selecionar FH66NE100 ou FH66NE160

Como o FH66NE100 e o FH66NE160 são desenvolvidos na mesma plataforma, a seleção do modelo apropriado depende principalmente da corrente contínua necessária da aplicação.

O FH66NE100 é recomendado para sistemas que requerem corrente contínua de até 100A, tornando-o adequado para inversores fotovoltaicos padrão e equipamentos de controle industrial.

Para aplicações que exigem maior capacidade de corrente, como inversores solares de alta potência e sistemas de armazenamento de energia, o FH66NE160 fornece uma corrente de transporte contínua aumentada de 160A, mantendo as mesmas dimensões de instalação e interface elétrica.

Como ambos os modelos compartilham a mesma plataforma mecânica, os fabricantes podem facilmente atualizar o desempenho do produto sem redesenhar a estrutura do equipamento. Essa consistência de plataforma simplifica o desenvolvimento de produtos, encurta os ciclos de design e apoia a expansão futura de produtos.

Perguntas frequentes

Q1: O que é o relé de nova energia de alta corrente da série FH66NE?

A série FH66NE é um relé eletromagnético de nova energia de alta corrente desenvolvido pela Fanhar Electronics para energia renovável e aplicações de controle industrial. A série atualmente inclui FH66NE100 e FH66NE160, fornecendo opções de corrente contínua de 100A e 160A, mantendo o mesmo design de plataforma. Ele é projetado principalmente para inversores solares, circuitos de pré-carga de inversores e equipamentos de controle industrial.

Q2: Qual configuração de contato a série FH66NE usa?

A série FH66NE apresenta uma configuração de contato 1 Forma A (SPST-NO) com material de contato AgSnO₂. O relé fornece capacidade de comutação nominal de 40A, tornando-o adequado para aplicações de controle de energia que exigem desempenho de comutação confiável.

Q3: Quais são as classificações de vida mecânica e elétrica?

Sob as condições de teste especificadas, a Série FH66NE oferece:

Vida mecânica: Até 1.000.000 operações
Vida elétrica: Até 30.000 operações (40A ON / 40A OFF, carga resistiva de 277 VCA)

Essas classificações demonstram a capacidade do relé de fornecer desempenho confiável de longo prazo em aplicações exigentes de controle de potência.

Q4: FH66NE100 e FH66NE160 podem ser substituídos diretamente?

Como ambos os modelos compartilham a mesma plataforma mecânica, dimensões de instalação, layout de terminal e especificações de bobina, a seleção deve basear-se principalmente na corrente contínua necessária.

Para aplicações que requerem maior capacidade de corrente, o FH66NE160 é a escolha recomendada. Para sistemas projetados em torno de uma corrente nominal de 100A, o FH66NE100 oferece a solução adequada.

P5: Quais certificações a série FH66NE possui?

De acordo com a especificação do produto, a Série FH66NE obteve as certificações UL/cUL, TÜV e CQC.

Essas certificações demonstram que o relé atende aos requisitos de segurança reconhecidos e é adequado para controle de energia industrial e aplicações de energia renovável que exigem aprovações aceitas internacionalmente.
