Relé de potência série W11 | Comutação 10A, potência ultrabaixa de 200mW, resistência dielétrica de 5kV

Na automação industrial moderna e em aplicações domésticas inteligentes, o desempenho do relé é fundamental para a estabilidade e eficiência do equipamento. O Relé W11 , com seu excelente desempenho e confiabilidade, é a escolha ideal para controle industrial , casa inteligente e gerenciamento de energia de comunicação 5G. Abaixo está uma introdução detalhada ao relé W11, ajudando você a entender suas características e vantagens.

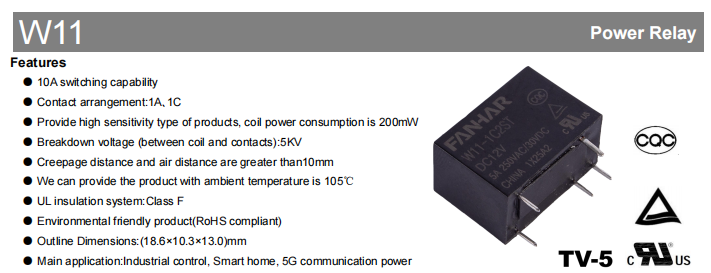

Recursos do produto

Capacidade de comutação 10A: O relé W11 pode suportar cargas de corrente de até 10A, atendendo às necessidades de diversas aplicações industriais e domésticas.

Alta tensão de ruptura: Uma tensão de ruptura de 5kV (entre bobina e contatos) garante segurança e confiabilidade extremamente altas.

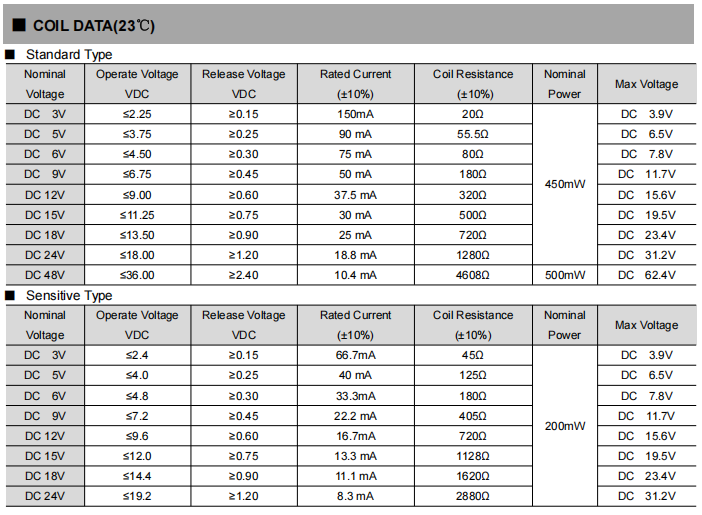

Alta Sensibilidade: Uma versão de alta sensibilidade está disponível com consumo de energia da bobina tão baixo quanto 200mW e tempo de resposta rápido.

Design ecologicamente correto: Compatível com RoHS, ecologicamente correto.

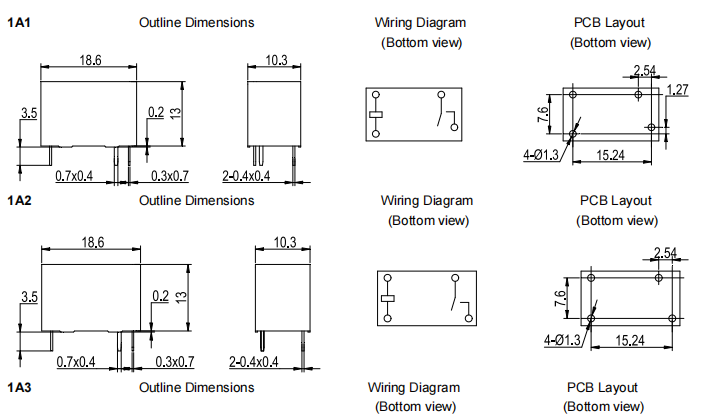

Dimensões compactas: As pequenas dimensões do contorno (18,6 × 10,3 × 13,0 mm) facilitam a integração em vários dispositivos.

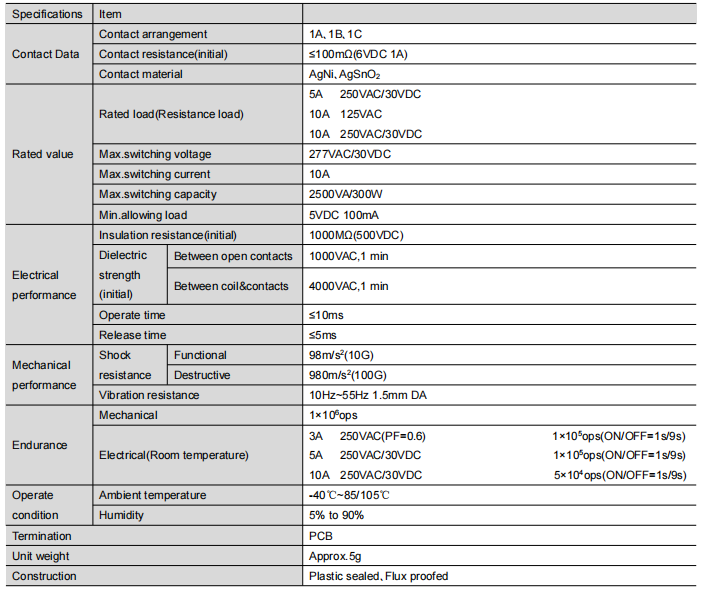

Parâmetros do produto

Acordo de contato: 1A (um Formulário A, SPST-NO) e 1C (um Formulário C, SPDT) para atender a diferentes requisitos de projeto de circuito.

Resistência de contato (inicial): ≤100mΩ (a 6VDC 1A), garantindo transferência de corrente eficiente.

Material de contato: AgNi e AgSnO₂, proporcionando excelente condutividade e durabilidade.

Carga nominal: 5A 250 VCA/30 VCC, 10A 125 VCA; tensão máxima de comutação 277VAC/30VDC; corrente máxima de comutação 10A; capacidade máxima de comutação 2500VA/300W; carga mínima permitida 5VDC 100mA.

Visão geral do desempenho

Resistência de Isolamento (inicial): Até 1000MΩ (a 500VDC), proporcionando forte isolamento elétrico.

Resistência Dielétrica (inicial): 1000VAC por 1 minuto entre contatos abertos; 4000VAC por 1 minuto entre bobina e contatos.

Tempo de operação: ≤10ms; Tempo de liberação: ≤5ms, garantindo resposta rápida.

Desempenho Mecânico: Suporta choque funcional de 98m/s² (10G) e choque destrutivo de 980m/s² (100G); resistência à vibração de 10 Hz ~ 55 Hz com amplitude dupla de 1,5 mm.

Resistência: Vida mecânica até 1×10⁶ operações; vida elétrica de até 1×10⁵ operações sob condições especificadas (ON/OFF = 1s/9s).

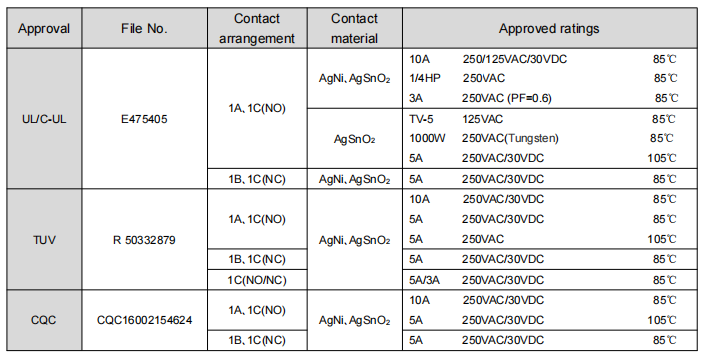

Aprovações de segurança completas

O relé da série W11 obteve diversas aprovações internacionais de segurança, facilitando as vendas globais:

UL/C-UL (E475405): Aprovado para classificações de carga de 10A 250VAC/30VDC (85℃), TV-5 125VAC (85℃) e 5A 250VAC/30VDC (105℃), entre outras.

TUV (R 50332879): Aprovado para classificações de 10A 250VAC/30VDC (85℃) e 5A.

CQC (CQC16002154624): Aprovado para 10A 250VAC/30VDC (85℃) e 5A 250VAC/30VDC (105℃).

Aplicações Típicas

Controle Industrial : Usado para controlar motores e outras máquinas em linhas de produção.

Casa inteligente : Fornece controle de corrente estável em aparelhos inteligentes.

Potência de comunicação 5G: Oferece comutação de corrente eficiente no gerenciamento de energia da estação base 5G.

Conclusão

O relé W11, com seu excelente desempenho e ampla gama de aplicações, é a escolha ideal para controle industrial e dispositivos domésticos inteligentes. Seja operando sob temperaturas extremas ou em aplicações que exigem comutação de alta corrente, o W11 oferece uma solução estável e segura. Contate-nos hoje para saber mais sobre o W11 e deixe nossa equipe profissional ajudá-lo a selecionar o modelo de relé mais adequado para sua aplicação. Juntos, vamos avançar em direção a um futuro de controle inteligente mais eficiente e confiável.
