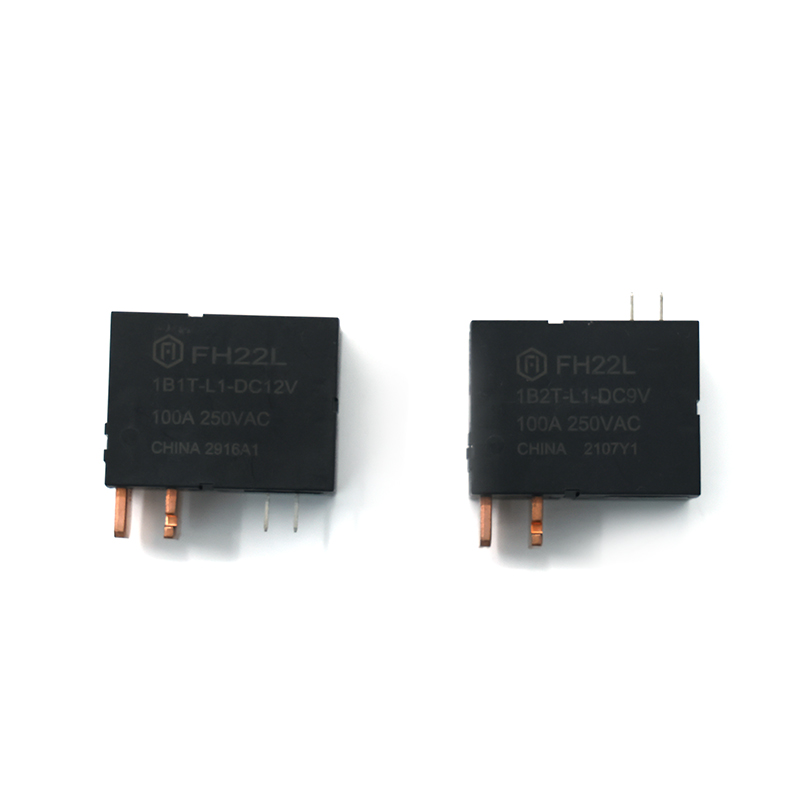

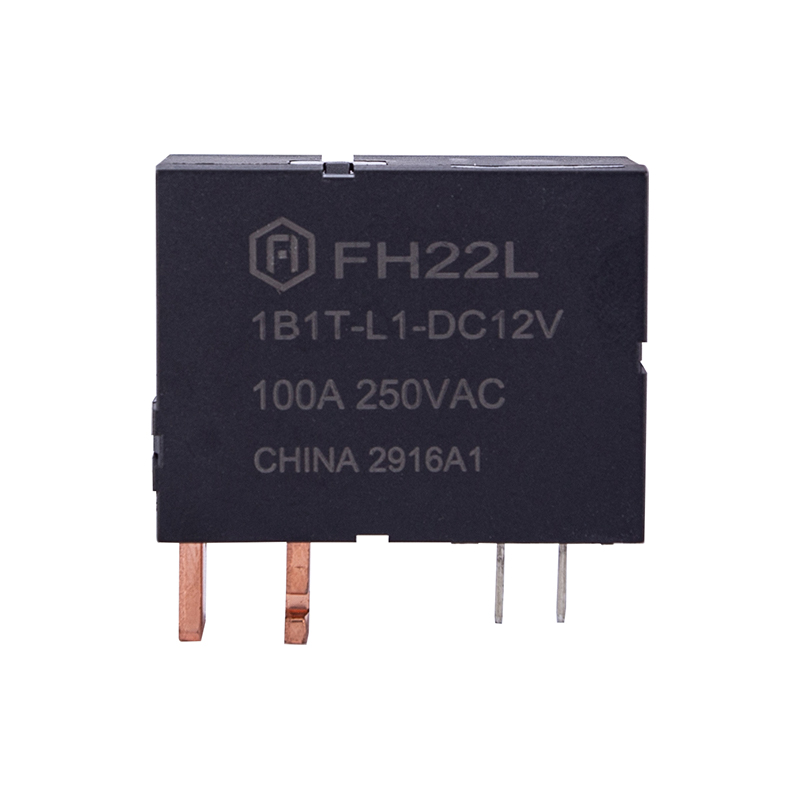

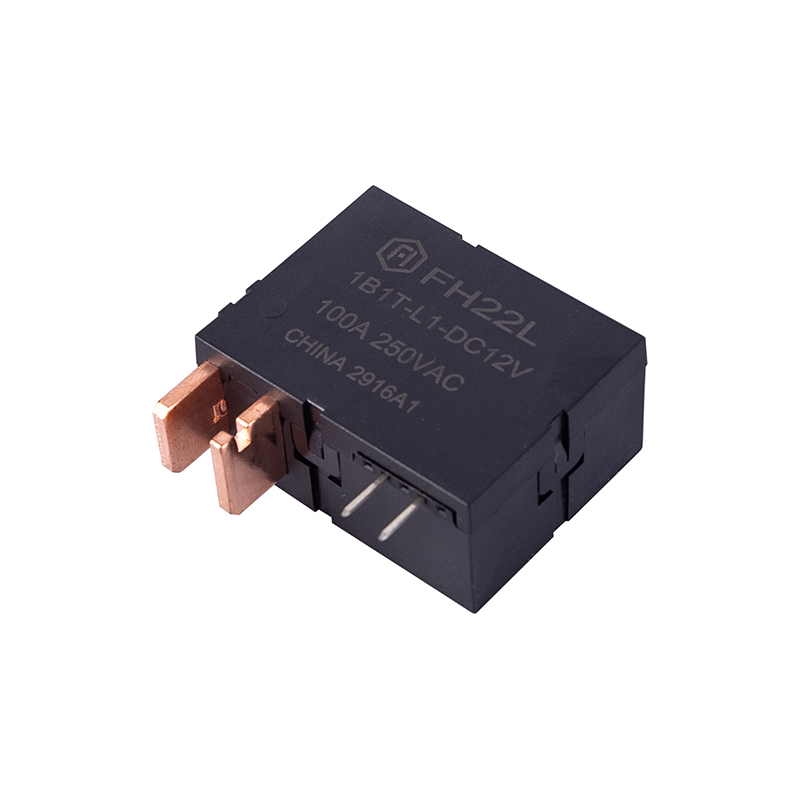

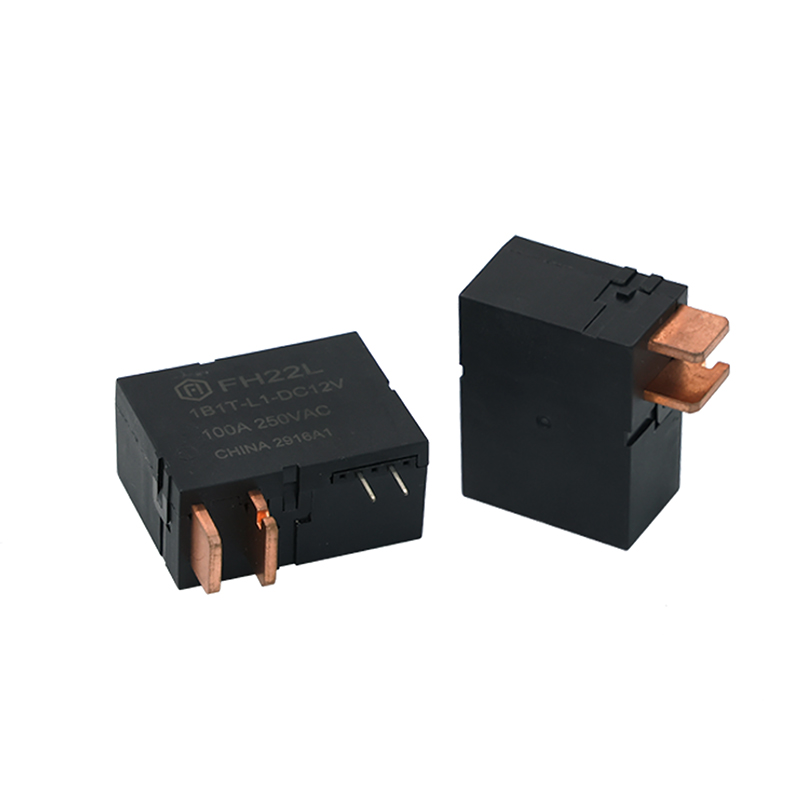

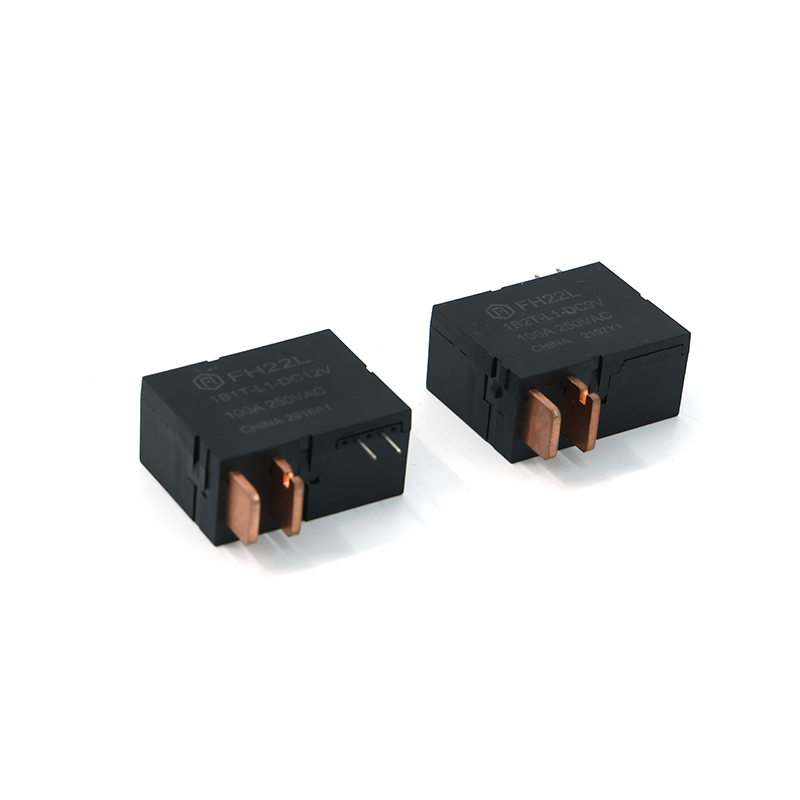

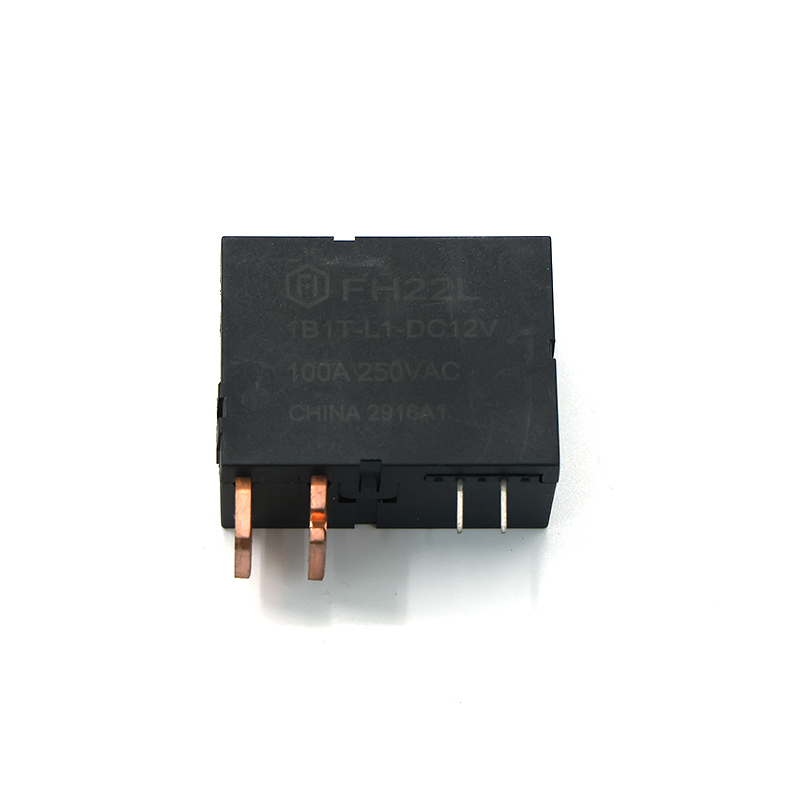

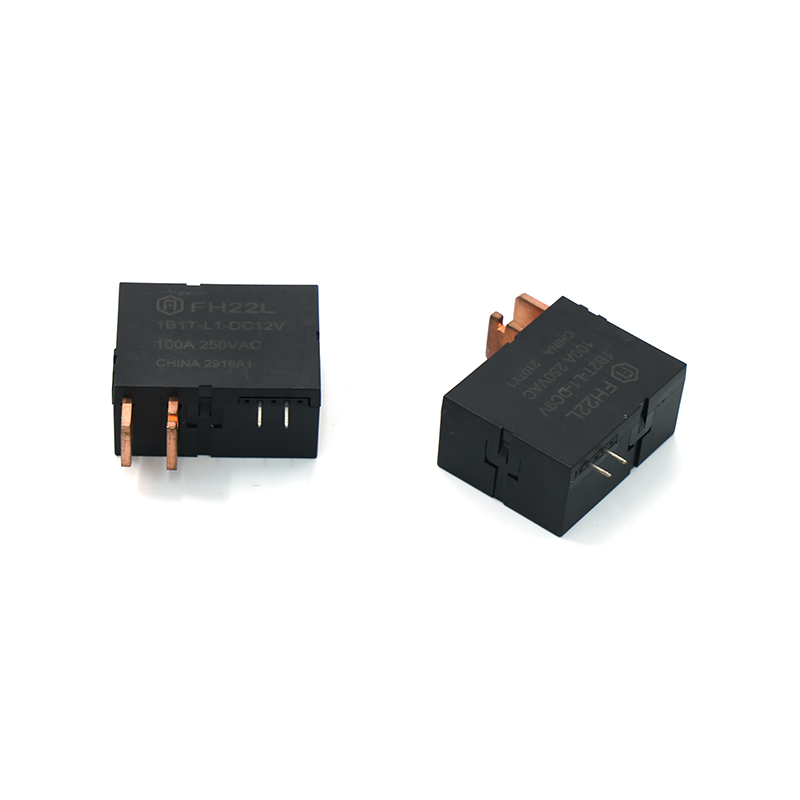

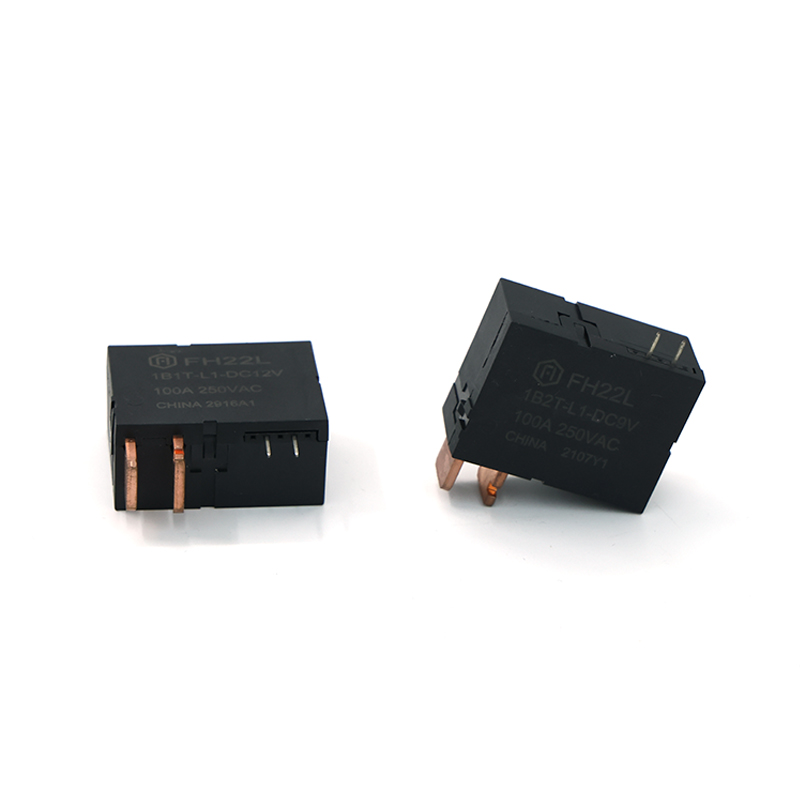

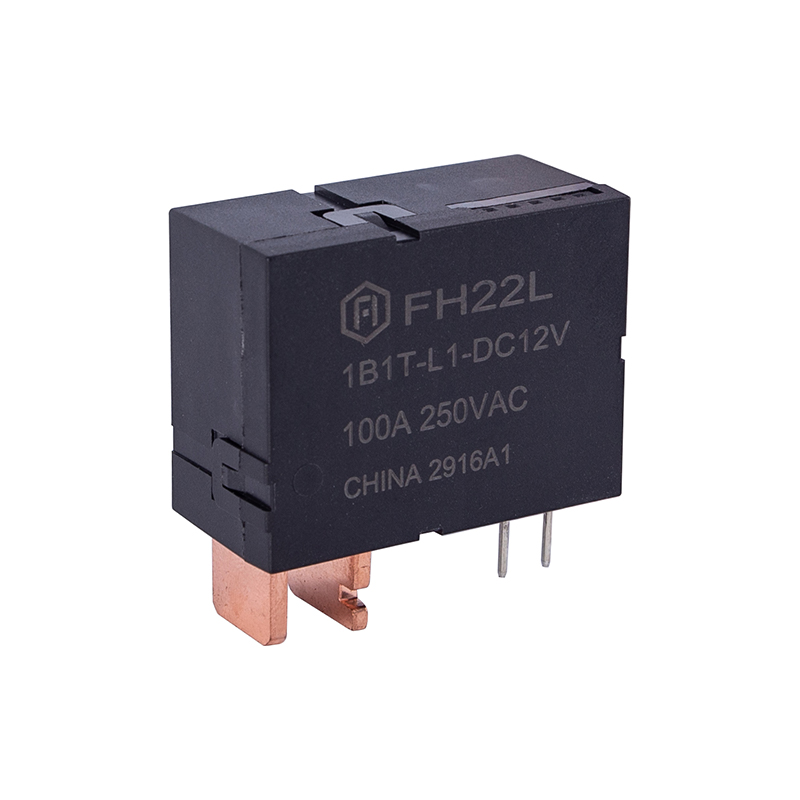

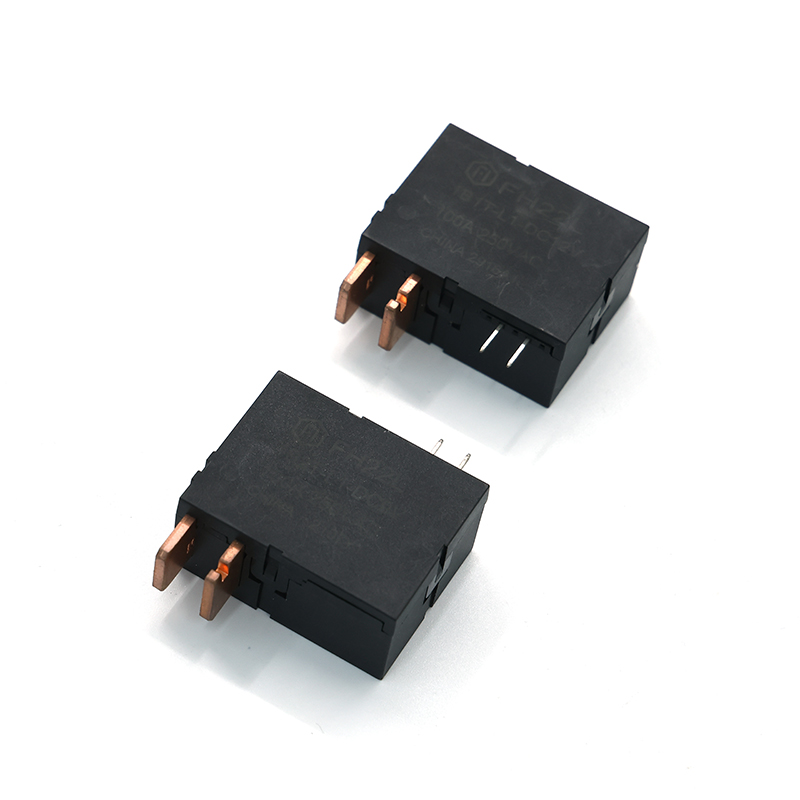

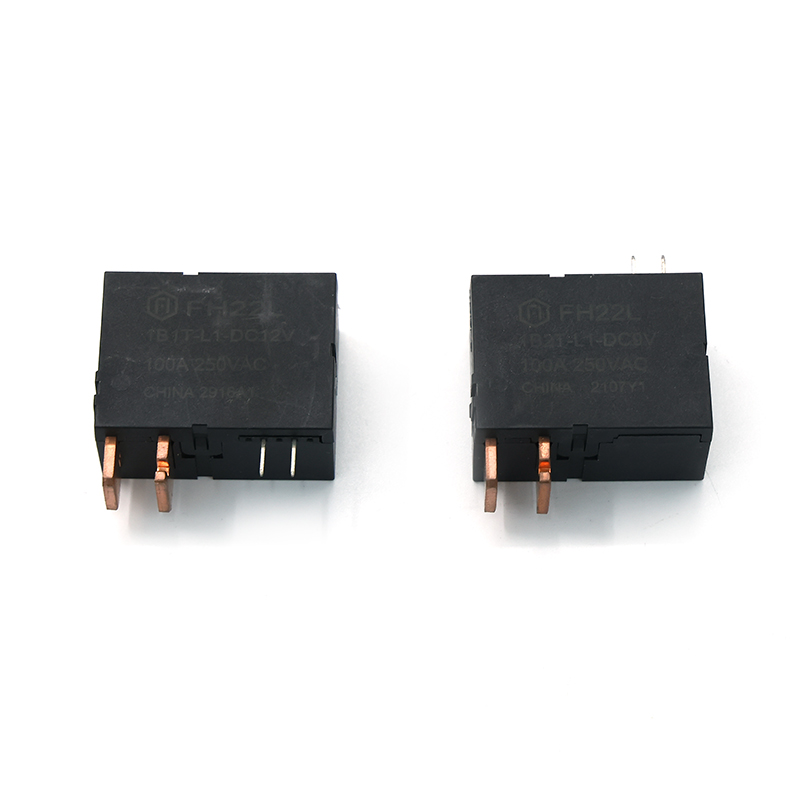

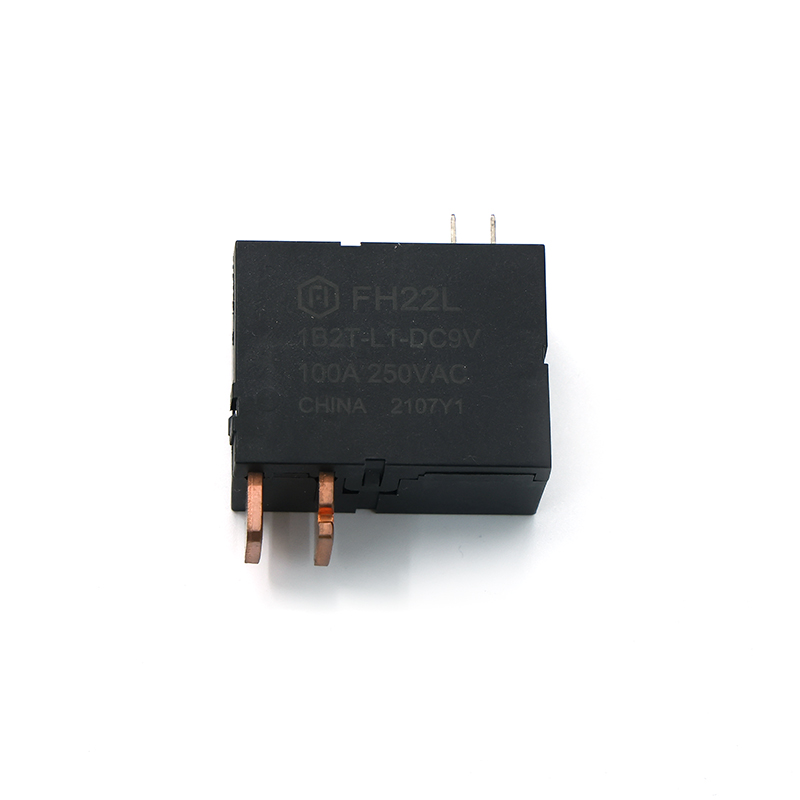

FH22L 100A Latching Relay IEC62052-31 UC2 Compliant

Features：
100A switching capability
Single coils and double coils are available

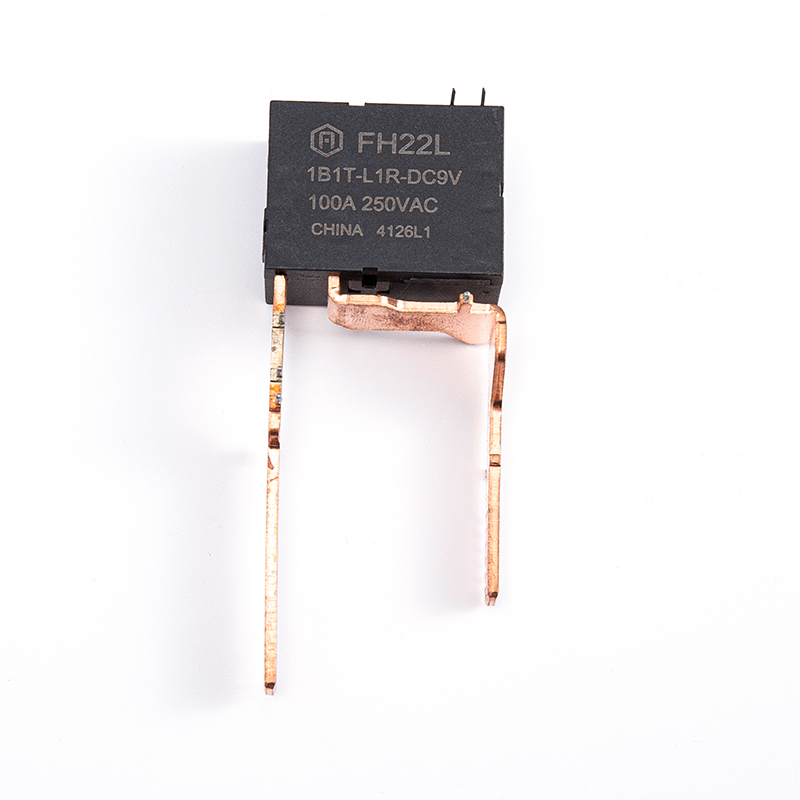

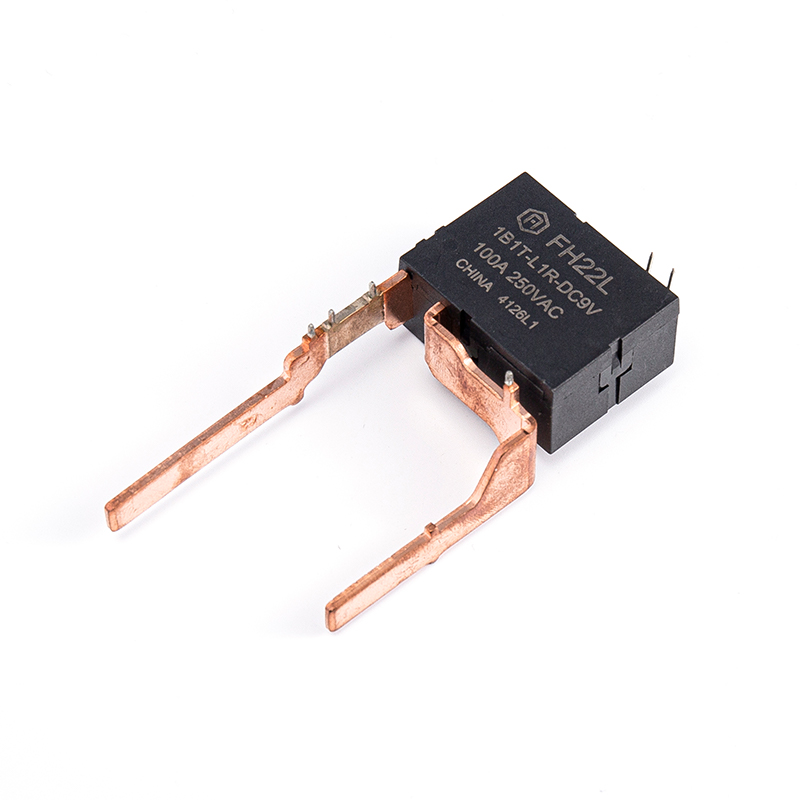

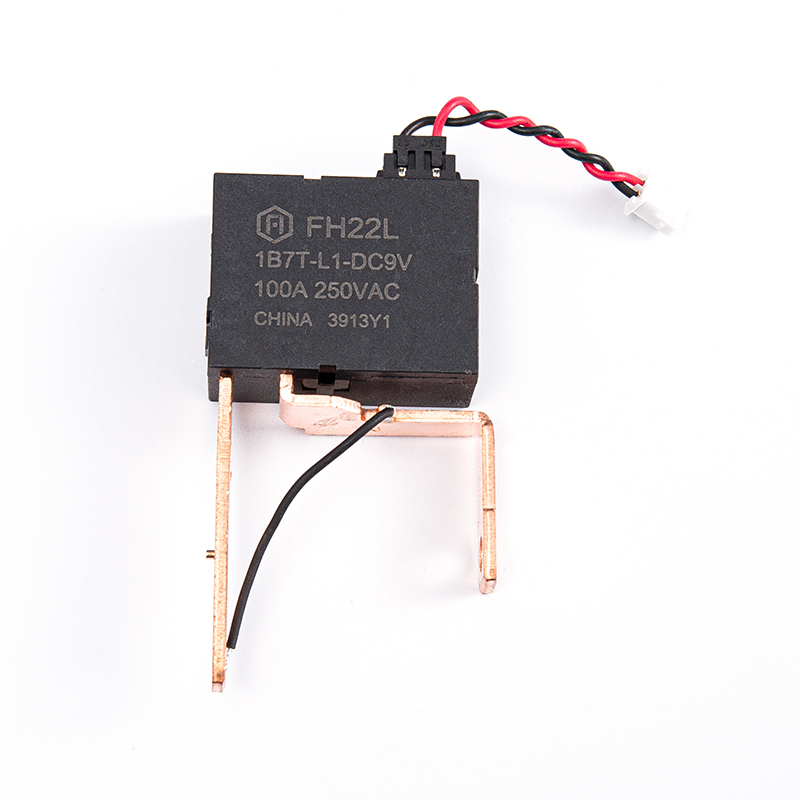

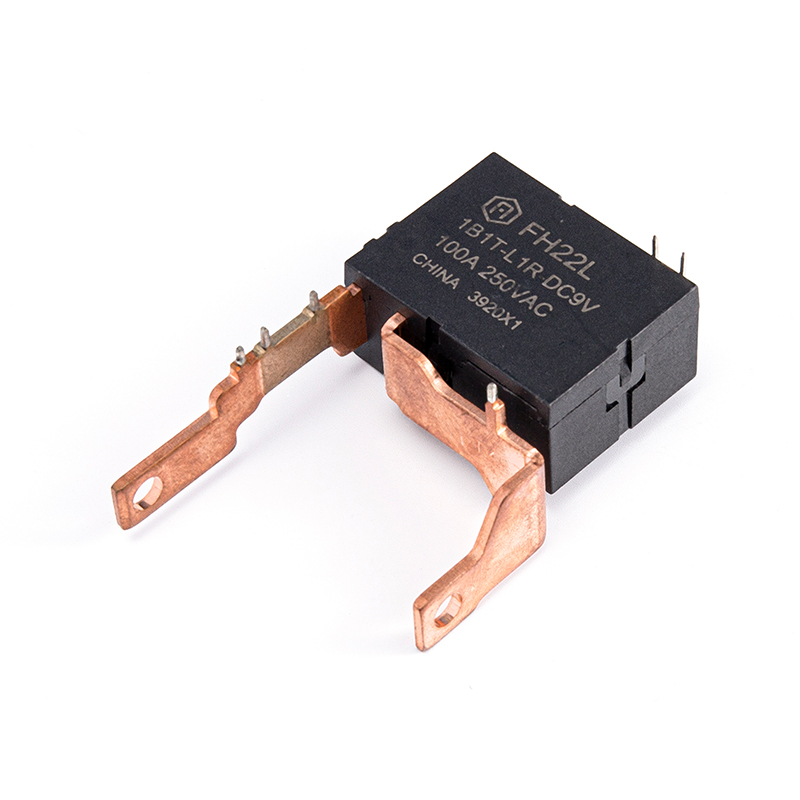

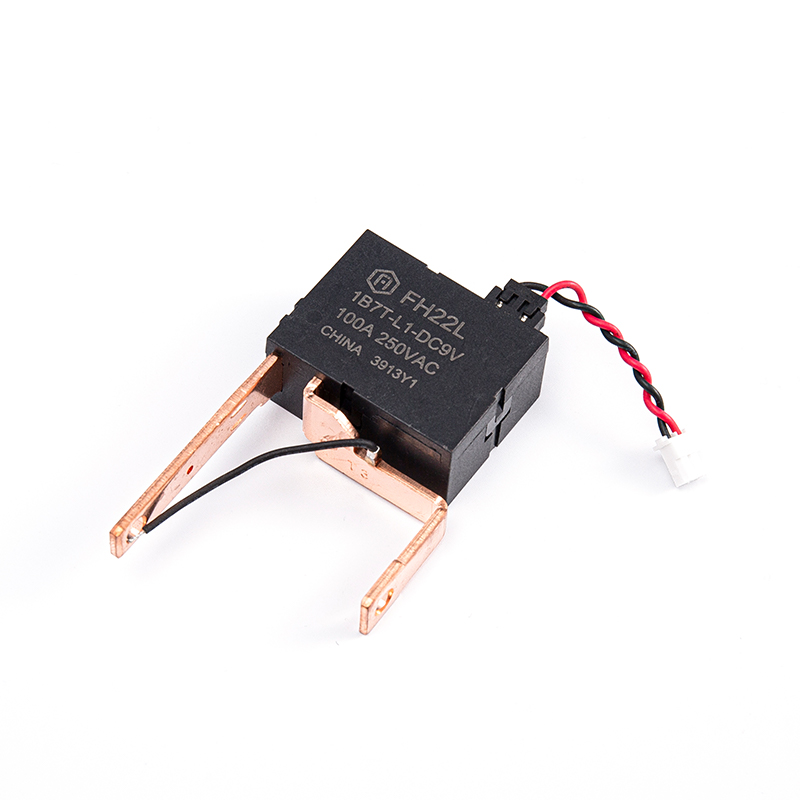

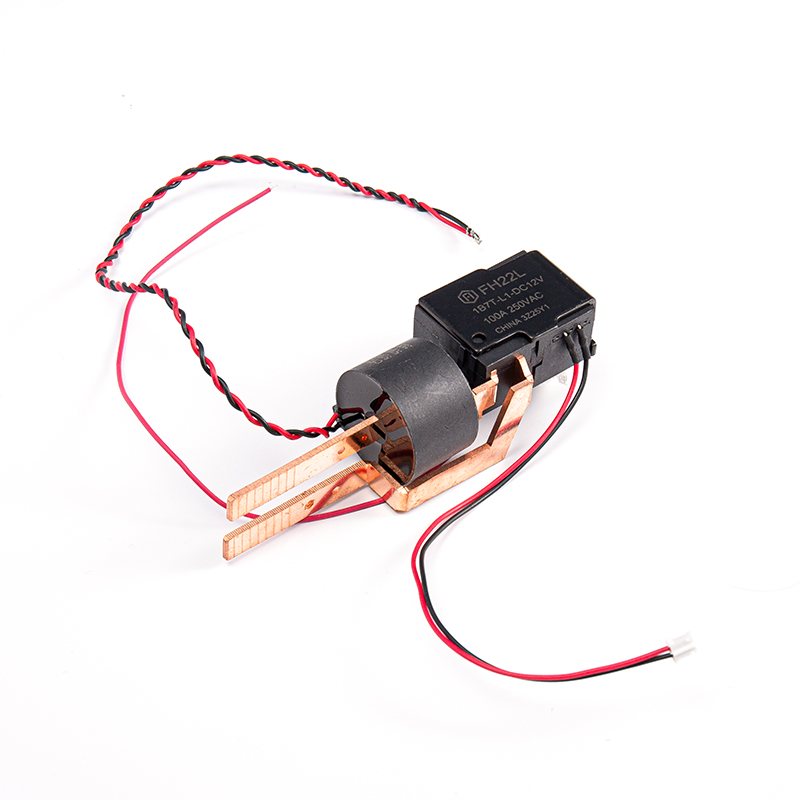

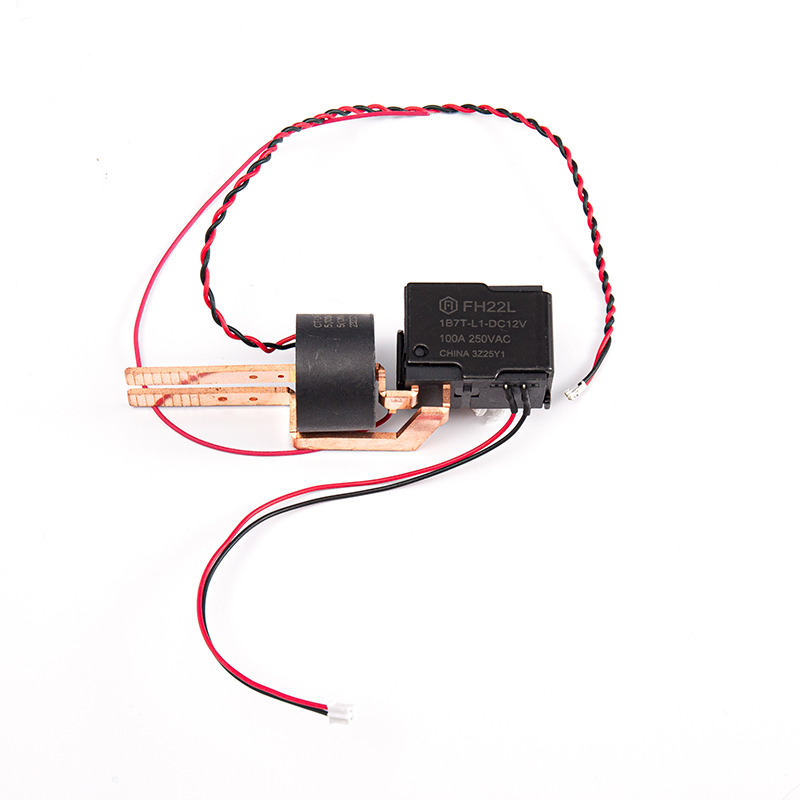

External accessories, such as manganese copper shunts and transformer,s can be ordered according to customer requirements
Breakdown voltage (between contact and coil): 4 kV
Meet standard of IEC62052-31:2005 UC2/UC3
Environment-friendly product(RoHS compliant)
Outline Dimensions:(39.0×30.0×18.5)mm
Can be integrated design, convenient automatic installation, and production
Power frequency interference resistance and good consistency
Main application: smart meter, compound switch, Smart home, new energy

Fale Conosco

Baixar

ANTERIOR: Relé de travamento FH23L 60A IEC62055-31:2005 compatível com UC2 PRÓXIMO: Sem próximo artigo

Parâmetros
Aplicação
Descrição

Parâmetros

Specifications	Item
Contact Data	Contact arrangement		1A、1B
	Contact resistance(initial)		≤1.0mΩ(6VDC 1A)
	Contact material		AgSnO ₂
Rated value	Rated load(Resistance load)		100A 250VAC
	Max.switching voltage		277VAC
	Max.switching current		100A
	Max.switching capacity		25000VA
Electrical performance	Insulation resistance(initial)		1000MΩ(500VDC)
	Dielectric strength (Initial)	Between open contacts	2000VAC 1min
		Between coil&contacts	4000VAC 1min
	Closing time		≤20ms
	Opening time		≤20ms
Mechanical performance	Shock resistance	Functional	98m/s ² (10g)
		Destructive	980m/s ² (100g)
	Vibration resistance		10Hz~55Hz 1.5mm DA
Endurance	Mechanical		1× 10 ⁵ ops
	Electrical	ON/OFF= 1S/9S	100A 250VAC 1× 10 ⁴ ops(COSφ= 1)
	Electrical UC2/3(1)	ON/OFF= 10S/20S	80A 240VAC	5000ops(COSφ= 1)	Total 10000ops
				5000ops(COSφ=0.5)
Operate condition	Ambient temperature		-40℃~85℃
	Humidity		5%~85%RH
Termination			Plug-in needle type Screw type(XB)
Unit weight			Approx.50g (Without attachment)
Construction			Flux proofed
