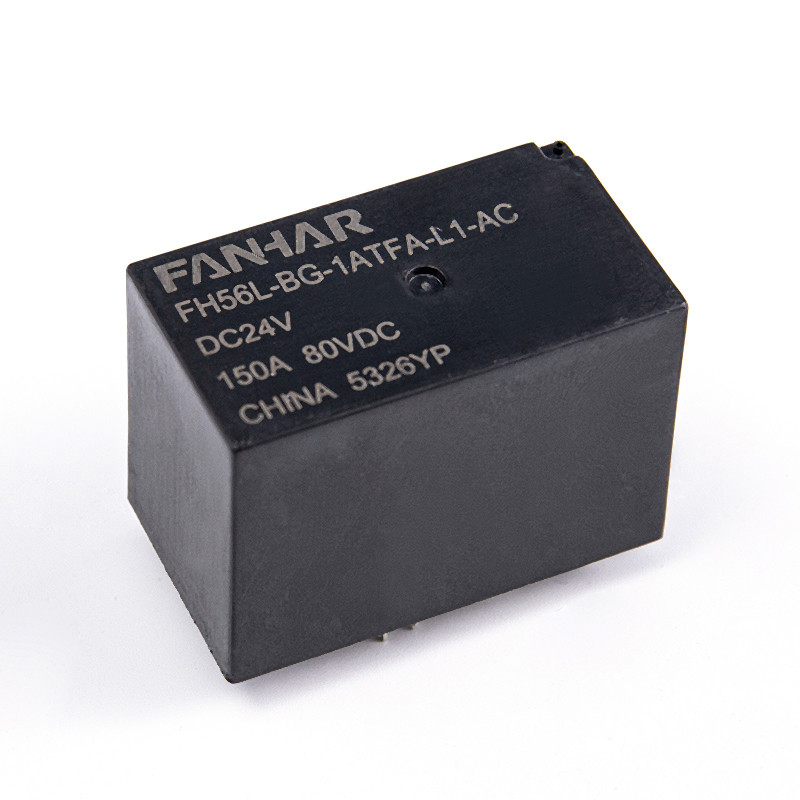

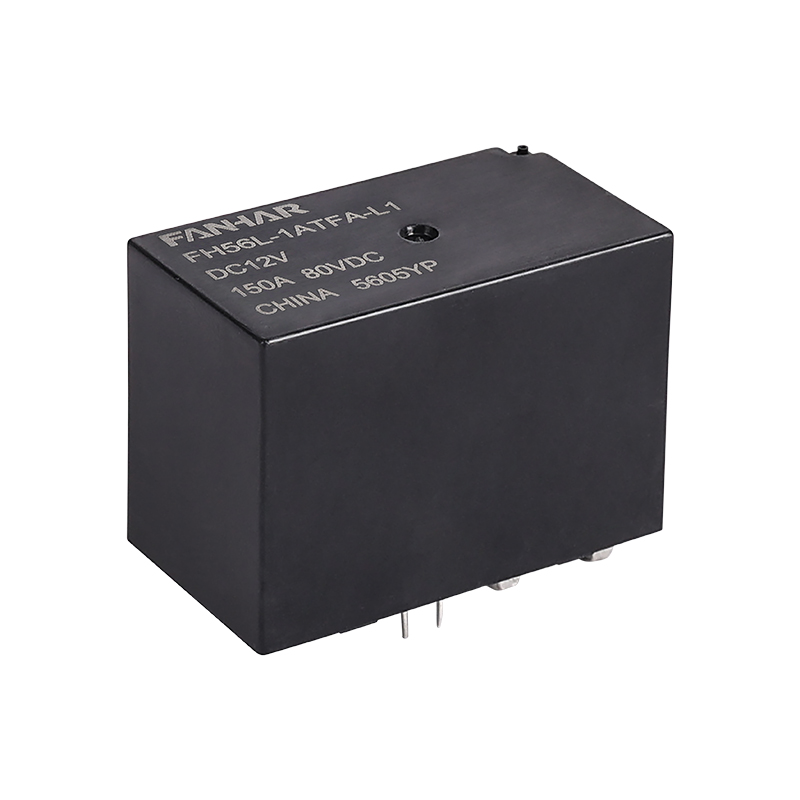

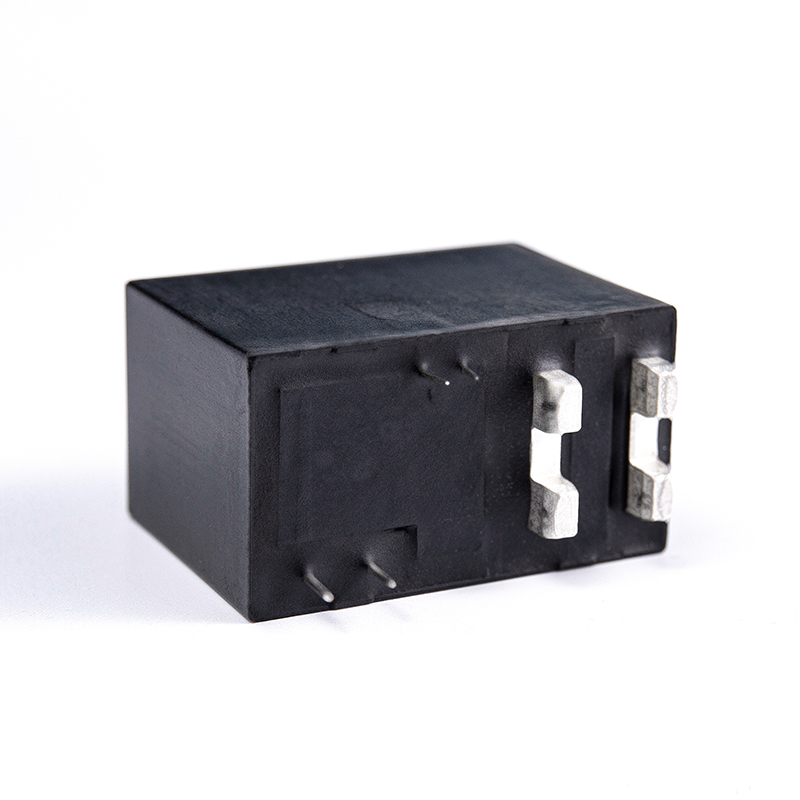

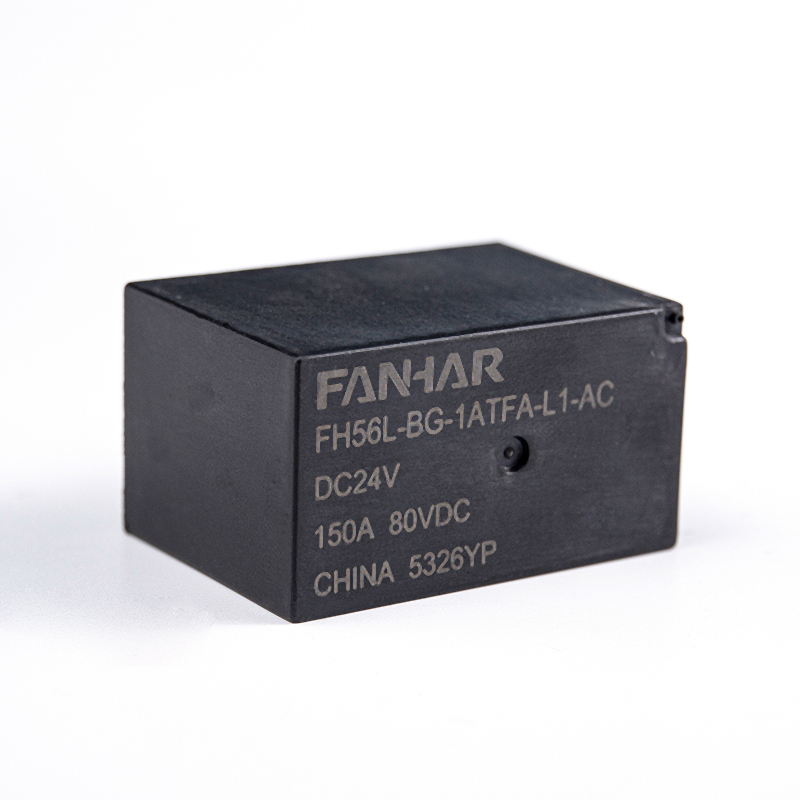

Relé de travamento FH56L 125A

Características:
Capacidade de comutação 150A
Folga de contato opcional >2,0 mm
Somente tensão de excitação de pulso é necessária, economia de energia e proteção ambiental Produto ecológico (compatível com RoHS)
Dimensões do contorno:(39,4×22×27,5) mm
Aplicação principal: Telecomunicações, máquinas de engenharia, veículos elétricos, automóveis, trens, navios e outros sistemas de controle eletrônico

Fale Conosco

Baixar

ANTERIOR: Relé de travamento FH56LG 125A PRÓXIMO: Sem próximo artigo

Parâmetros
Aplicação
Descrição

Parâmetros

Especificações	Artigo
Dados de contato	Arranjo de contato		1A
	Resistência de contato (inicial)		≤1mΩ(6VCC 1A)
	Material de contato		AgSnO ₂
Valor avaliado	Carga nominal (carga de resistência)		Contato principal: Fazendo 50A, carregando 125A, quebrando 50A, 80VDC Fazendo 50A, carregando 150A, quebrando 50A,60VDC Fazendo 50A, carregando 125A, quebrando 50A,305VAC Fazendo 50A, carregando 150A, quebrando 50A,277VAC Contato auxiliar: 1A 6V CC
	Tensão máxima de comutação		Contato principal:305VAC/80VDC Contato auxiliar:6VDC
	Corrente máxima de comutação		Contato principal:50A Contato auxiliar: 1A
	Capacidade máxima de comutação		Contato principal:15250VA/4000W Auxiliary contact:6W
	Carga mínima permitida		5 VCC 100 mA
Desempenho elétrico	Resistência de isolamento (inicial)		100MΩ(500VCC)
	Rigidez dielétrica (inicial)	Entre contatos abertos	2.000 VCA, 1 minuto
		Entre bobina e contatos	4000 VCA, 1 minuto
	Definir hora		≤20ms
	Redefinir hora		≤20ms
Desempenho mecânico	Resistência ao choque		98m/s ₂ (10g)
	Resistência à vibração		980m/s ₂ (10g)
Resistência	Mecânico		1× 10 ⁵ operações
	Elétrica (temperatura ambiente)		Contato principal: 6x10 ³ 次(ON/OFF=1s/9s,Resistivo) Fazendo 50A, carregando 125A, quebrando 50A, 80VDC Fazendo 50A, carregando 150A, quebrando 50A,60VDC Fazendo 50A, carregando 125A, quebrando 50A,305VAC Fazendo 50A, carregando 150A, quebrando 50A,277VAC
Condição de operação	Temperatura ambiente		-40℃~85℃
	Umidade		5% a 85%
Rescisão			Aprox.60g
Peso unitário			À prova de fluxo

Descrição

Capacidade de comutação do relé de travamento FH56L 150A é um relé eletromagnético de alto desempenho com capacidade de comutação de 150A, adequado para uma variedade de aplicações elétricas. O produto adota tecnologia avançada de travamento magnético, que pode realizar comutação automática de cargas de alta corrente em um estado de baixa potência. Sua principal função é utilizar sinais de controle de baixa potência para operar circuitos de alta potência, reduzindo efetivamente o consumo de energia e evitando problemas de superaquecimento de bobinas e circuitos de relés. O relé latching FH56L possui dois estados estáveis: normalmente aberto (NA) e normalmente fechado (NC). Os usuários podem acionar a mudança de estado através de um sinal de pulso. Após a conclusão da comutação, o relé permanecerá no último estado até que o sinal oposto seja recebido novamente. Esse recurso o torna muito adequado para cenários de aplicação que exigem manutenção de longo prazo, como gerenciamento de energia, armazenamento de bateria ou sistemas de geração de energia solar. O relé suporta configurações monofásicas e trifásicas, com corrente máxima de comutação de contato de até 150A e faixa de tensão de controle de DC9V a DC12V, etc., para atender às necessidades de diferentes dispositivos. Sua vida mecânica é de até 1 milhão de vezes, sua vida elétrica é de até 10.000 vezes e a tensão de contato é reduzida para menos de 100 mV, apresentando excelente estabilidade e durabilidade. O relé de travamento FH56L é compacto e fácil de instalar, tornando-o adequado para projetos de montagem em PCB. Seus contatos auxiliares opcionais são utilizados para monitorar a posição dos pontos de contato de potência, aumentando ainda mais sua flexibilidade e funcionalidade. Seja usado em automação industrial, eletrônica automotiva ou energia verde, o relé de travamento FH56L pode fornecer desempenho confiável e soluções eficientes de gerenciamento de energia.
