Relé Industrial FH19

Nas áreas de automação industrial, controle de energia e design de equipamentos compactos, a otimização de espaço e a confiabilidade são buscas constantes. O relé da série FH19 nasceu para atender a essas necessidades essenciais. Como um relé PCB ultrafino com apenas 5 mm de espessura, ele integra com sucesso alto desempenho, longa vida útil e capacidade de montagem de alta densidade, tornando-o a escolha ideal para engenheiros em cenários com espaço limitado. Este artigo explorará os recursos de design, benefícios técnicos e diversas aplicações do FH19, oferecendo seleção completa e recomendações de aplicação.

Design inovador e vantagens estruturais

Estrutura Física Extremamente Compacta

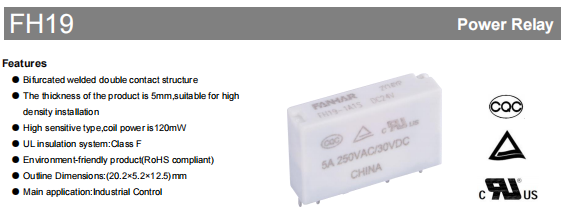

O FH19 mede 20,2×5,2×12,5mm. Seu perfil fino – especialmente sua espessura de 5 mm – permite empilhamento vertical ou layouts de alta densidade em uma configuração lado a lado, o que economiza significativamente espaço na PCB. Aplicações compactas como placas-mãe de controle industrial, módulos PLC, dispositivos de comunicação e dispositivos inteligentes são os candidatos ideais para este produto com design otimizado.

Processo inovador de soldagem de contato duplo

Ele utiliza uma configuração de contato duplo soldado bifurcado. Este projeto utiliza dois pontos de contato paralelos para distribuir a corrente, reduzindo assim a resistência do contato e melhorando significativamente a confiabilidade e a estabilidade do contato. Mesmo que um ponto de contato seja comprometido devido a microvibração ou contaminação, o outro garante a continuidade do circuito, aumentando significativamente a resistência a falhas em ambientes industriais agressivos.

Seleção de materiais ecológicos e seguros

Conformidade Ambiental: A série completa está em conformidade com a diretiva RoHS, não utiliza substâncias perigosas e atende às tendências globais de fabricação ecológica.

Material de contato: Utiliza uma liga de prata-níquel (AgNi). Isto preserva a excelente condutividade da prata, enquanto a incorporação de níquel melhora a resistência à erosão do arco e a robustez mecânica, prolongando assim a longevidade elétrica.

Sistema de Isolamento: Apresenta sistema de isolamento UL Classe F (155°C), garantindo desempenho de isolamento elétrico e margem de segurança mesmo em ambientes de alta temperatura.

Análise aprofundada dos principais parâmetros de desempenho

Desempenho elétrico: comutação estável, confiável e poderosa

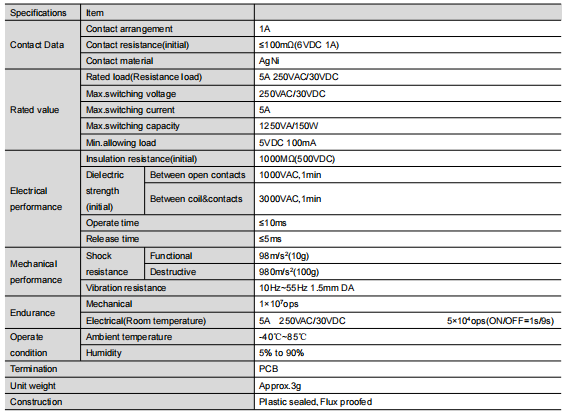

Carga nominal: 5A @ 250VAC / 30VDC

Máx. Capacidade de comutação: 1250VA / 150W

Resistência de contato: ≤100mΩ (inicial)

Resistência de isolamento: ≥1000MΩ (500VDC)

Rigidez dielétrica: 3000 VCA por 1 minuto (entre contatos abertos e entre bobina e contatos)

Tempo de operação/liberação: ≤10ms / ≤5ms

Durabilidade mecânica e ambiental: construída para ambientes industriais

Vida Mecânica: Capaz de até 10 milhões de operações, ideal para alternâncias frequentes.

Vida Elétrica:A carga especificada garante um desempenho confiável (consulte a "Curva de Resistência" na folha de dados).

Adaptabilidade Ambiental: Faixa de temperatura operacional de -40°C a 85°C e faixa de umidade de 5% a 90%, adequada para vários climas.

Resistência a vibrações e choques: Excelente resistência a vibrações (10-55 Hz) e choques (980m/s²), ideal para equipamentos com vibrações mecânicas como máquinas-ferramentas e veículos.

Guia de configuração e seleção de bobina flexível

O FH19 possui dois tipos de alimentação de bobina. Ele também possui oito tensões comuns. Isso proporciona aos designers uma versatilidade significativa.

Nota importante: A folha de dados especifica detalhadamente as características de "Tensão de operação" e "Tensão de liberação". O design, os materiais e o processo de fabricação do FH19 seguem rigorosos padrões de segurança, conforme indicado pelas certificações. Os usuários podem incorporá-lo com segurança em aplicações que exijam conformidade de exportação ou confiabilidade excepcional.

Seleção de pacotes: combinando com seu ambiente de aplicação

O FH19 oferece duas opções de pacotes principais para enfrentar diferentes desafios ambientais:

Tipo à prova de fluxo:

Característica: Resiste a resíduos fracamente corrosivos da soldagem.

Recomendado para: Manter ambientes internos higiênicos, incluindo aparelhos de data center, instalações de comunicação e instrumentos de laboratório.

Tipo selado de plástico:

Característica: A estrutura totalmente selada evita efetivamente que poeira, umidade e gases corrosivos (por exemplo, H₂S, SO₂) entrem no relé.

Recomendado para: Instalações industriais, equipamentos externos, ambientes com gases químicos, como oficinas de fábricas, gabinetes de controle, sistemas de sinalização de trânsito e máquinas agrícolas.

A seleção de um pacote inadequado pode resultar em corrosão interna, oxidação de contato e falha prematura.

Cenários típicos de aplicação

Aproveitando as suas vantagens abrangentes, o FH19 destaca-se nos seguintes campos:

Automação Industrial: Módulos de E/S PLC, interface de sensores, controle de pequenos motores.

Gestão de Energia: Medidores inteligentes, circuitos de controle de inversores fotovoltaicos e módulos de controle de estações de carregamento.

Automação Predial: Controle inteligente de iluminação, controle de sistema HVAC, sistemas de segurança.

Equipamento de comunicação: Roteamento de sinal em switches de rede, roteadores e aparelhos de estação base.

Eletrodomésticos e eletrônicos de consumo: placas de controle para eletrodomésticos de última geração, hubs domésticos inteligentes.

Certificações de segurança e garantia de qualidade

O FH19 adquiriu inúmeras certificações de prestígio a nível mundial e nacional, que servem como a principal validação da sua qualidade e segurança.

UL / C-UL (EUA/Canadá): Arquivo nº E475405

TÜV (Alemanha): Arquivo nº R 50565678

CQC (China): Certificado nº CQC22002370207

As certificações indicam que o design, os materiais e o processo de fabricação do FH19 seguem rigorosos padrões de segurança. Os usuários podem incluí-lo com segurança em aplicativos que necessitam de conformidade de exportação ou confiabilidade excepcional.

Resumo dos pontos principais de seleção e uso

Determine a carga: Identifique o tipo de carga (resistiva, indutiva, lâmpada), corrente e tensão para garantir que estejam dentro da faixa nominal do FH19.

Selecione a bobina: Selecione a variante de potência padrão ou alta e a especificação de tensão apropriada de acordo com a tensão de alimentação e as demandas de energia do seu sistema.

Determine a embalagem: A escolha entre Flux Proofed ou Plastic Sealed deve ser feita com base no ambiente de aplicação. Isto é essencial para garantir a confiabilidade a longo prazo.

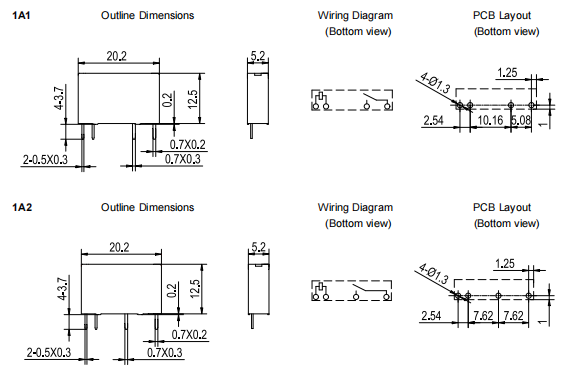

Confirme a pinagem: Consulte o diagrama de pegada da PCB (1A1 ou 1A2) para garantir a compatibilidade com o layout da sua placa de circuito.

Projete o circuito de acionamento: Certifique-se de que uma corrente de acionamento estável e suficiente seja fornecida para a bobina do relé. Considere usar um diodo flyback para proteger o dispositivo de acionamento.

Conclusão

O FH19 é uma solução projetada para enfrentar os desafios apresentados pelo design eletrônico moderno, de alta densidade e alta confiabilidade.

Ele integra tamanho compacto, confiabilidade de contato duplo, adaptabilidade ambiental e extensas certificações, fornecendo aos engenheiros suporte sólido e confiável de componentes subjacentes para inovação em controle industrial, gerenciamento de energia e dispositivos inteligentes.

Ao selecionar um relé, vá além das simples comparações de parâmetros. Em termos de confiabilidade do sistema, custo do ciclo de vida e adequação ambiental, o FH19 é sem dúvida a opção preferida e merece uma avaliação aprofundada.
