Introdução aos relés PCB
Definição de relé PCB
Relé PCB, ou relé de placa de circuito impresso, refere-se a um dispositivo montado em um PCB. É uma chave operada eletricamente usada para controlar um circuito de alta potência com o auxílio de um sinal de baixa potência. Os relés PCB são usados em vários sistemas e dispositivos eletrônicos com base em seu tamanho mínimo, confiabilidade e facilidade de uso.

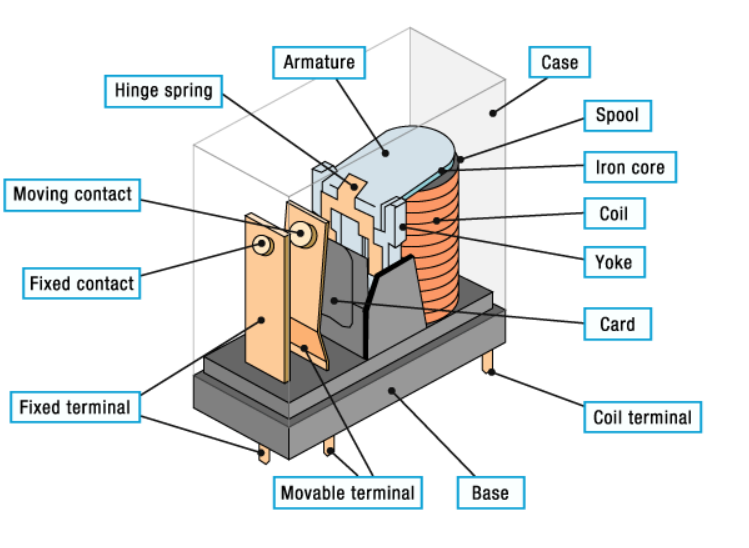

Componentes de um relé PCB
Os componentes principais de um relé PCB incluem:
Bobina: A bobina gera um campo magnético quando uma corrente elétrica passa por ela.
Armadura: Armadura: É um componente móvel que é atraído pelo campo magnético criado pela bobina.
Contatos: Os contatos são os pontos onde a conexão elétrica é feita ou interrompida.
Mola: A mola retorna a armadura à sua posição original após a bobina ser desenergizada.
Como funcionam os relés PCB
Princípio Eletromagnético
Os relés PCB funcionam com base nos princípios do eletromagnetismo. O fenômeno de um campo magnético gerado quando a corrente passa por uma bobina está bem documentado. Esta ação atrai a armadura, que por sua vez se move para conectar ou desconectar o circuito nos contatos.
Operação do Circuito
Uma força magnética da bobina puxa a armadura para baixo à medida que o relé é alimentado, fechando os contatos e permitindo que a corrente flua no circuito associado. A mola abre os contatos e interrompe o fluxo de corrente à medida que a bobina é desligada, retornando a armadura à posição original.
Lógica de comutação
Os relés PCB também podem ser construídos para ter configurações de comutação variadas, incluindo normalmente aberto (NA) e normalmente fechado (NC). No caso de uma configuração normalmente aberta, os contatos permanecem abertos ao serem desenergizados e fechados ao serem energizados. Numa configuração normalmente fechada, os contatos são fechados em caso de desenergização e abertos em caso de energização.
Tipos de relés PCB
Baseado no Princípio de Operação
Relés Eletromecânicos
Os relés eletromecânicos são o tipo mais comum de relés PCB. Eles são compostos de contatos, armadura e bobina. Os relés deste tipo são conhecidos pela sua confiabilidade e capacidade de gerenciar altas tensões e correntes.
Relés de estado sólido
Os relés de estado sólido (SSRs) não possuem partes móveis e dependem de semicondutores para controlar o fluxo de corrente. Eles oferecem velocidades de comutação mais rápidas, maior vida útil e maior confiabilidade em comparação aos relés eletromecânicos.
Relés de palheta
Os relés Reed compreendem um par de contatos ferromagnéticos (interruptores Reed) envoltos em um tubo de vidro. Eles são acionados por um campo magnético externo e são reconhecidos por suas rápidas taxas de comutação e maior resistência de isolamento.
Relés Híbridos
Os relés híbridos combinam os recursos dos relés eletromecânicos e de estado sólido. Eles têm as vantagens de alta capacidade de manipulação de corrente e velocidades de comutação rápidas.
Baseado em postes e arremessos
SPDT
O relé SPDT possui um pólo único com duas posições de lançamento. Ele pode conectar um terminal a qualquer uma das duas posições condutoras. Um conjunto de contatos permanece fechado enquanto o outro permanece aberto nos dois estados dos relés SPDT e vice-versa. Os relés SPDT são ideais para situações em que você precisa alternar entre dois circuitos diferentes.
SPST
O relé SPST é um relé monopolar e de lance único. O poste tem uma posição de lançamento e só pode regular um circuito. Relés desse tipo são frequentemente usados para ligar e desligar luzes e dispositivos.
DPST
O relé DPST é um relé de pólo duplo e de lance único. É composto por dois circuitos independentes de lance único, cada um dos quais possui um contato fixo e um contato móvel. Isso torna o relé útil para aplicações que necessitam de controle sincronizado de múltiplos circuitos, pois permite controlar dois circuitos independentes ao mesmo tempo.
DPDT
O relé DPDT é um relé de pólo duplo e lance duplo. Ele tem dois lances e dois pólos, de modo que cada pólo pode ser vinculado a dois lances diferentes. Isso permite que o relé gerencie mais de um circuito e execute tarefas de comutação mais complicadas, como alternar entre diferentes layouts de circuito. Os relés DPDT são usados em diversos sistemas elétricos diferentes, especialmente quando dois circuitos precisam ser comutados ao mesmo tempo.
Vantagens dos relés PCB
Alta confiabilidade
Os relés PCB destinam-se a oferecer operação estável por um período de tempo significativo. Eles são construídos para funcionar sob diferentes condições ambientais e são usados em aplicações importantes onde a confiabilidade é a consideração principal.
Tamanho compacto
Os relés PCB também vêm em versões de tamanho reduzido, o que os torna adequados para aplicações em sistemas eletrônicos com espaço limitado. Eles podem economizar espaço no tabuleiro devido à sua pegada mínima.
Controle Preciso
Os relés PCB podem controlar os circuitos elétricos com precisão. Eles podem ser acionados usando sinais de controle baixos e comutar cargas de alta potência com precisão.
Longa vida útil
Relés PCB bem projetados e usados podem desfrutar de uma longa vida útil. Eles podem sustentar muitos ciclos de comutação com perda mínima de eficiência operacional.
Aplicações de relés PCB
Eletrônica Automotiva
Os relés PCB são usados em uma ampla gama de aplicações na indústria automotiva para controlar diferentes sistemas, como faróis, limpadores de pára-brisa e bombas de combustível. Eles oferecem comutação segura e proteção para esses componentes principais.
Automação Industrial
Os relés PCB são utilizados em aplicações industriais para operar motores, solenóides e vários atuadores. Eles são cruciais para o sistema de automação, pois proporcionam controle preciso e sincronização dos processos.
Os relés PCB são utilizados em vários dispositivos eletrônicos de consumo, incluindo aparelhos de ar condicionado, máquinas de lavar e refrigeradores. Eles atuam para regular e alocar energia para diversas operações dentro desses dispositivos.
Telecomunicações
Na indústria de telecomunicações, os relés PCB são usados para comutar e rotear sinais nos equipamentos de uma rede. Eles fornecem conexões seguras, bem como entrega de sinal eficaz.
Eletrodomésticos
Os relés PCB são usados na maioria dos eletrodomésticos, como micro-ondas, fornos e cafeteiras. Eles permitem o controle de componentes funcionais, como os elementos de aquecimento e os temporizadores.
Guia de seleção de relé PCB
Especificações Elétricas
Ao escolher um relé PCB, as especificações elétricas como tensão operacional, corrente nominal e capacidade de potência precisam ser consideradas. Eles precisam atender aos requisitos da aplicação para permitir condições operacionais ideais.
Especificações Mecânicas
Os parâmetros mecânicos, incluindo a resistência de contato, a resistência de isolamento e a velocidade de comutação, devem ser avaliados em relação aos requisitos específicos da aplicação.
Preocupações Ambientais
As condições de operação devem ser levadas em consideração. A temperatura, a umidade e o nível de vibração podem afetar a confiabilidade e a vida útil do relé. É fundamental usar o relé adequado para as condições operacionais do ambiente circundante.
Requisitos de aplicação
Os requisitos específicos da aplicação, incluindo a natureza da carga controlada e a frequência de comutação, ditarão o processo de seleção. Vários tipos de relés podem ser mais adequados para aplicações específicas.
Custo e Confiabilidade
É essencial equilibrar custo versus confiabilidade. Embora os relés de alta confiabilidade custem mais, eles podem economizar dinheiro a longo prazo, reduzindo os custos de manutenção e substituição.
Conclusão
Concluindo, os relés PCB são essenciais para o controle de circuitos de potência que utilizam sinais de baixa potência. Eles possuem diferentes tipos e oferecem benefícios como confiabilidade e tamanho mínimo, sendo utilizados em aplicações automotivas, industriais, eletrônica de consumo e telecomunicações. O conhecimento de seus princípios e tipos auxilia na seleção do relé correto para aplicações específicas.
