Relés FH28: Soluções de Automação e Eletrônica Automotiva de Alto Desempenho

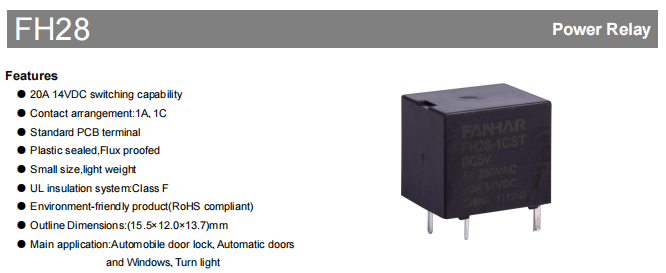

O relé FH28 é um relé montado em PCB de alto desempenho fabricado pela Zhejiang Fanhar Electronics Co., Ltd., destinado a eletrônicos automotivos e sistemas de controle de automação.  Este relé apresenta uma construção selada em plástico, possui capacidade de comutação de 20 A a 14 VCC, possui dimensões compactas de 15,5 x 12,0 x 13,7 mm, pesa aproximadamente 6 gramas e atende às regulamentações ambientais RoHS.

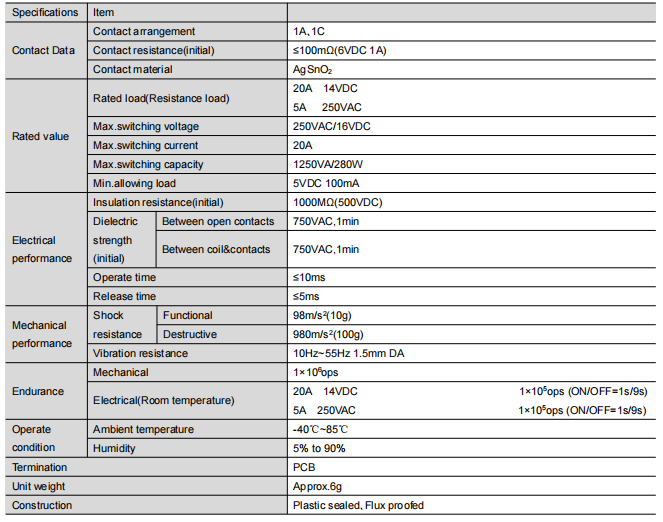

Excelente desempenho elétrico

Características de contato

Materiais de contato de liga especial são usados, e a resistência de contato inicial é estritamente controlada dentro de 100mΩ (condição de teste 6VDC 1A).

A baixa resistência de contato garante que a perda de transmissão do sinal seja minimizada, especialmente adequada para sistemas de controle de precisão.

A superfície de contato é especialmente tratada para inibir efetivamente a formação de arco e prolongar a vida útil.

Capacidade de carga

Design de classificação dupla: 20A/14V DC e 5A/250V AC.

Capacidade máxima de comutação de até 1250VA/280W para atender à maioria dos requisitos de eletrônicos automotivos.

Carga mínima permitida tão baixa quanto 5VDC/100mA, adaptando-se a cenários de comutação de sinal minúsculo.

Características de isolamento

Resistência de isolamento inicial de até 1000MΩ (tensão de teste de 500VDC)

Tensão entre contatos suportando 750 VCA por 1 minuto sem quebra

Classe de isolamento UL Classe F para garantir segurança e confiabilidade em ambientes de alta temperatura.

Velocidade de resposta

Tempo de resposta rápido de ≤ 10ms para tempo de sucção e ≤ 5ms para tempo de liberação.

Particularmente adequado para sistemas eletrônicos automotivos modernos que exigem comutação de alta frequência.

O design otimizado do sistema eletromagnético garante uma operação consistente

Estrutura mecânica robusta e confiável

O projeto mecânico do produto reflete a sabedoria da engenharia:

Embalagem compacta com dimensões de 15,5 x 12,0 x 13,7 mm e controle de peso de 6g, adequada para aplicações com espaço limitado

Excelente resistência à vibração, suportando choques de 980m/s² (10g), adaptando-se a ambientes vibratórios como automóveis

Desempenho estável em ambientes vibratórios, trabalhando de forma confiável na faixa de frequência de 10 Hz ~ 55 Hz com amplitude de 1,5 mm.

O processo de vedação de plástico evita efetivamente a penetração do fluxo e aumenta a confiabilidade do produto a longo prazo.

Ampla gama de cenários de aplicação

Os relés FH28 mostram seu valor em vários campos:

Sistemas eletrônicos automotivos, ideais para controle de trava de portas, sistema de piscas, vidros elétricos.

No campo da automação industrial, é adequado para controle automático de portas, dispositivo de intertravamento de segurança e outras posições-chave.

No campo dos eletrodomésticos, fornece comutação confiável para controle residencial inteligente e sistemas de cortinas automáticas.

No campo da instrumentação, desempenha um papel importante como componente central do módulo de comutação de sinal.

Orientação de Seleção Profissional

Pontos de seleção para diferentes cenários de aplicação:

Configuração de contato: 1A (normalmente aberto) é adequado para circuitos de comutação simples e 1C (conversão) é adequado para cenários que requerem funções de comutação.

Adaptabilidade ambiental: À prova de fluxo para ambientes limpos, Plástico vedado para gases corrosivos.

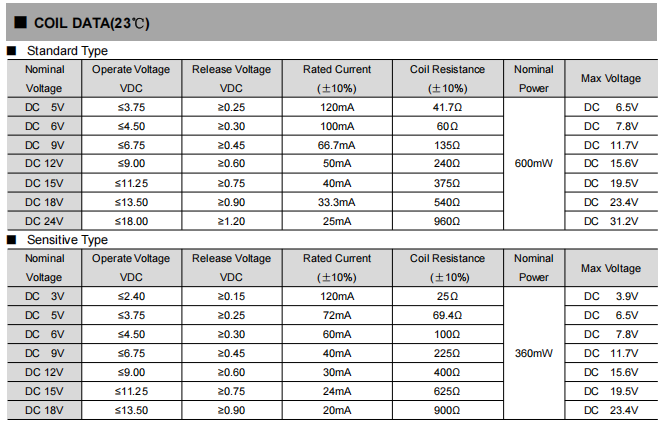

Sugestão de correspondência de tensão: a bobina padrão é adequada para tensão regular, a bobina sensível (tipo L) é mais adequada para aplicações de baixa tensão.

Precauções de instalação: Ambientes de alta vibração requerem atenção especial aos métodos de fixação para garantir conexões confiáveis.

Verificação rigorosa de confiabilidade

O produto passou por testes e verificação rigorosos:

Teste de vida útil de carga: 100.000 operações em DC14V/20A, mais de 1 milhão de operações em AC250V/5A.

Teste de adaptabilidade ambiental: ciclo de temperatura de -40 ℃ ~ 85 ℃, verificação de longo prazo em ambiente quente e úmido de 90% UR

Teste de confiabilidade mecânica: vibração de 55 Hz, impacto de 10g e verificação de outras condições adversas.

Teste de durabilidade do material: o material de contato ainda mantém boas características de contato após uso prolongado.

Sugestões práticas de aplicação

Precauções em aplicações de engenharia:

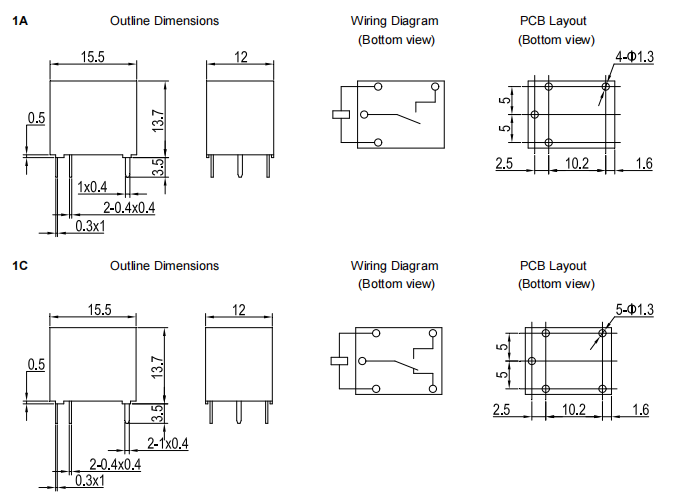

Siga rigorosamente os desenhos dimensionais ao projetar a PCB, prestando atenção especial ao espaçamento entre pinos de 10,2 mm.

O layout deve ser feito com folga elétrica suficiente, levando em consideração a necessidade de dissipação de calor para evitar superaquecimento localizado.

Evite ultrapassar os parâmetros nominais máximos, evitando choques mecânicos e quedas.

Manutenção regular para verificar as condições de contato e manter o ambiente de trabalho limpo.

Os relés FH28 estão se tornando uma escolha importante para eletrônicos automotivos e controles industriais devido aos seus parâmetros de desempenho profissional e desempenho de qualidade confiável. Através da inovação contínua, a Zhejiang Fanhar Electronics fornece soluções de relé confiáveis ​​para o mercado.
