Página inicial / Notícias / Notícias da indústria / Relé de potência FH12 40A para controle industrial, soldagem a ponto e equipamentos de fonte de alimentação

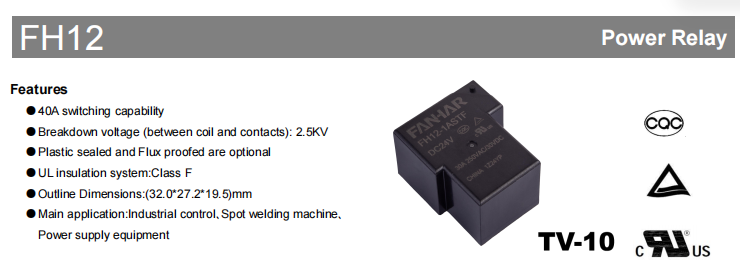

O Relé de potência FH12 foi projetado para comutação de alta corrente em controle industrial, máquinas de solda por pontos e equipamentos de fonte de alimentação. Apresenteo uma corrente de comutação máxima de 40A , rigidez dielétrica de 2500VAC entre a bobina e os contatos , e um Sistema de isolamento Classe F UL , o FH12 oferece desempenho elétrico confiável para aplicações industriais exigentes. Disponível em ambos plástico selado e à prova de fluxo construções, pode ser selecionado de acordo com diferentes ambientes operacionais.
1. Principais recursos do FH12 Relé de potência
Capacidade de comutação 40A
O FH12 supports a maximum switching current of 40A com uma capacidade máxima de comutação de 7500 VA , tornando-o adequado para aplicações que exigem comutação confiável de alta corrente.
Isolamento Elétrico Confiável
O relay provides an insulation resistance of 1000MΩ (500VCC) e uma rigidez dielétrica de 2500VAC entre a bobina e os contatos , ajudando a manter o isolamento elétrico seguro durante a operação.
Várias configurações de contato
O FH12 is available in three contact arrangements: 1A (Normally Open), 1B (Normally Closed), and 1C (Changeover).
permitindo que os usuários selecionem a configuração apropriada para diferentes projetos de circuitos.
Construção plástica selada ou à prova de fluxo
Estão disponíveis duas opções de construção: à prova de fluxo e selada com plástico.
De acordo com a ficha técnica, a versão à prova de fluxo é recomendada para ambientes limpos, enquanto a versão selada com plástico é adequada para ambientes que contenham poeira ou gases corrosivos como H₂S, SO₂ e NO₂.
Sistema de Isolamento Classe F
O FH12 complies with the Sistema de isolamento UL Classe F , atendendo aos requisitos internacionais de isolamento para equipamentos elétricos industriais.

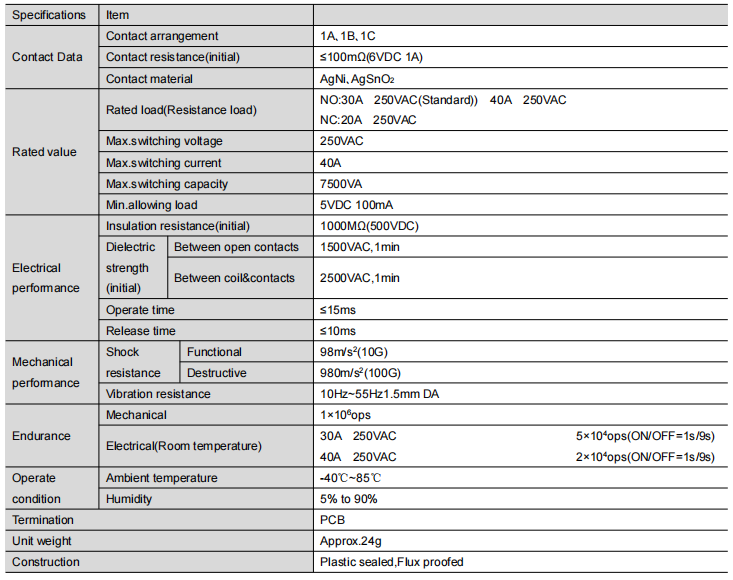

2. Especificações Técnicas
3. Desempenho
O FH12 is designed to provide consistent electrical and mechanical performance under specified operating conditions.
Desempenho Elétrico
- Resistência de isolamento: 1000MΩ (500VCC)
- Rigidez dielétrica entre contatos abertos: 1500 VCA por 1 minuto
- Rigidez dielétrica entre bobina e contatos: 2500 VCA por 1 minuto
Velocidade operacional
- Tempo de operação: ≤15ms
- Tempo de lançamento: ≤10ms
Desempenho Mecânico
- Resistência funcional ao choque: 98m/s² (10G)
- Resistência ao choque destrutivo: 980m/s² (100G)
- Resistência à vibração: 10 Hz–55 Hz, amplitude dupla de 1,5 mm
Vida útil
- Resistência mecânica: Operações 1 × 10⁶
- Resistência elétrica:
- 30A 250 VCA: Operações 5 × 10⁴
- 40A 250 VCA: Operações 2 × 10⁴

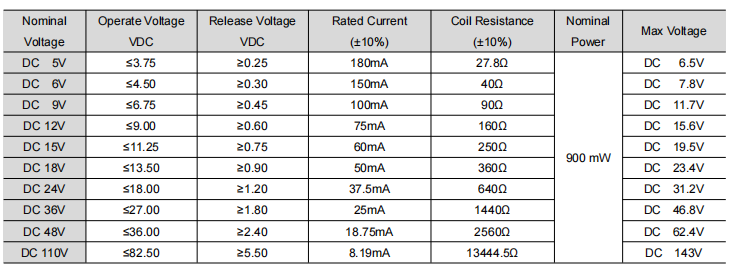

4. Tensões de bobina disponíveis
O FH12 supports multiple DC coil voltage options, including:
5V, 6V, 9V, 12V, 15V, 18V, 24V, 36V, 48V e 110V CC , permitindo que o relé atenda aos diferentes requisitos de tensão do sistema.
5. Aplicações Típicas
De acordo com a ficha técnica do produto, o FH12 foi projetado principalmente para:
Adequado para equipamentos de controle industrial que exigem comutação confiável de cargas de alta corrente.
Máquinas de solda por pontos
Projetado para equipamentos de soldagem a ponto onde é necessário um desempenho estável de comutação de relés.
Equipamento de fonte de alimentação
Aplicável a equipamentos de fonte de alimentação que exigem desempenho de comutação confiável dentro das classificações elétricas especificadas.

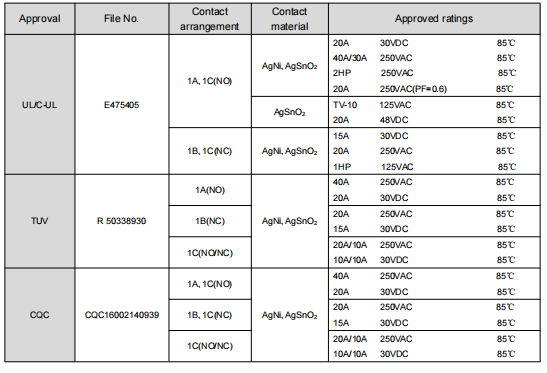

6 . Certificações de segurança
O FH12 has obtained multiple safety approvals, including:UL / cUL ,TÜV ,CQC
O approved ratings vary depending on the contact arrangement and contact material.
7. Perguntas frequentes (FAQ)
Q1: Qual é a corrente máxima de comutação do Relé de Potência FH12?
O FH12 supports a maximum switching current of 40A e uma capacidade máxima de comutação de 7500 VA .
Q2: Quais modalidades de contato estão disponíveis?
O relay is available in 1A (Normalmente Aberto), 1B (Normalmente Fechado) e 1C (Comutação) configurações de contato.
P3: Quais opções de tensão da bobina estão disponíveis?
O FH12 supports DC coil voltages of 5V, 6V, 9V, 12V, 15V, 18V, 24V, 36V, 48V e 110V .
Q4: Quais materiais de contato estão disponíveis?
O relay offers AgNi e AgSnO₂ materiais de contato. De acordo com a ficha técnica, AgSnO₂ contatos são recomendados para aplicações com alta corrente de surto.
P5: Qual temperatura operacional o FH12 suporta?
O specified ambient operating temperature is -40°C a 85°C , com uma faixa de umidade operacional de 5% a 90% .
P6: Quais certificações o FH12 possui?
O FH12 has obtained UL/cUL, TÜV e CQC certificações de segurança, com classificações aprovadas dependendo da configuração do produto.
8. Conclusão
O Relé de potência FH12 40A combina alta capacidade de comutação, isolamento elétrico confiável, múltiplas configurações de contato e opções de construção flexíveis em um design compacto. Suportando tensões de bobina DC de 5V a 110V e certificado por UL/cUL, TÜV e CQC , ele é projetado para controle industrial, máquinas de solda por pontos e equipamentos de fonte de alimentação dentro de suas condições operacionais especificadas.
Para obter informações técnicas adicionais, detalhes de pedido ou suporte para seleção de produtos, entre em contato Fanhar Eletrônica para obter a documentação mais recente do produto FH12 e assistência à aplicação.
