Relé de potência W12T 40A | Relé PCB para carregamento de EV e sistemas fotovoltaicos

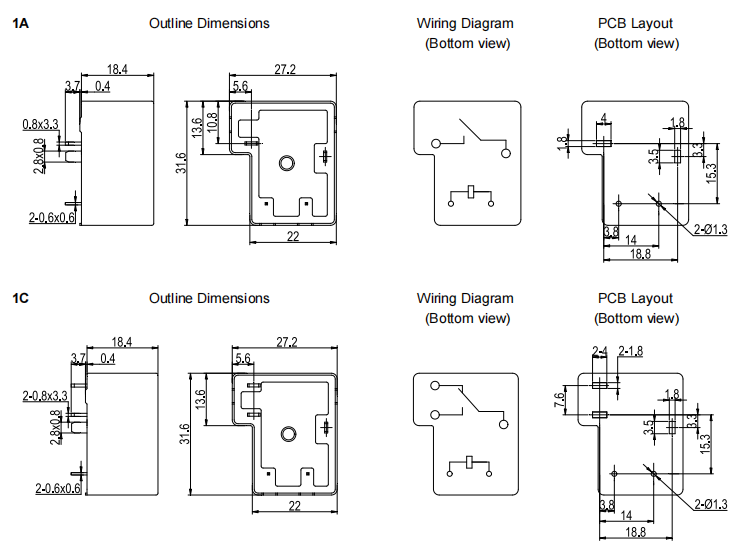

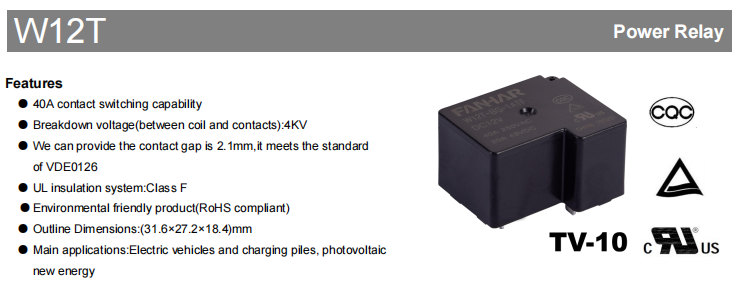

W12T é um relé de potência 40A lançado pela FANHAR Electronics, projetado para aplicações de controle de potência de alta potência, como veículos elétricos, pilhas de carregamento e sistemas de energia renovável fotovoltaica (PV). O relé apresenta capacidade de comutação de contato de 40 A, uma tensão dielétrica suportável máxima de 4.000 VCA entre a bobina e os contatos e uma folga de contato opcional de ≥2,1 mm. Ao mesmo tempo que garante desempenho de comutação em cargas elevadas, também atende aos requisitos de isolamento elétrico e segurança em novos equipamentos de energia. Com um design compacto para montagem em PCB, o W12T mede apenas 31,6 × 27,2 × 18,4 mm e está disponível em uma ampla gama de opções de tensão de bobina para atender a diversas necessidades de projeto de equipamento. É amplamente utilizado em novos sistemas de controle de potência de energia.

1. Recursos do produto

Capacidade de comutação de alta corrente 40A
O W12T tem uma carga de controle nominal de 40A 250VAC. O tipo padrão suporta cargas de 20A 30VDC DC, enquanto o tipo BG suporta cargas de 20A 48VDC DC. A capacidade máxima de comutação atinge 10.000VA, atendendo aos requisitos de controle de potência de equipamentos de alta potência.

Alto desempenho de isolamento para maior segurança do sistema
Para atender aos requisitos de isolamento de novos equipamentos de energia, o W12T oferece excelente isolamento elétrico:

Tensão dielétrica máxima suportável entre bobina e contatos: 4000VAC

Tensão suportável dielétrica entre contatos (tipo BG): 2500VAC

Resistência de isolamento inicial: 1000MΩ (a 500VDC)

O desempenho superior do isolamento contribui para maior segurança e confiabilidade operacional.

Folga de contato opcional ≥2,1 mm
O tipo W12T BG oferece uma distância de contato ≥2,1 mm, em conformidade com o padrão fotovoltaico europeu VDE0126. Isto atende à demanda por distâncias maiores de isolamento de contato em determinadas aplicações de sistemas fotovoltaicos.

Material de contato de alta qualidade
O W12T A série usa AgSnO₂ (óxido de prata-estanho) como material de contato. AgSnO₂ apresenta excelente resistência à erosão por arco, resistência de contato baixa e estável, boa condutividade térmica e excelente desempenho antissoldagem. Reduz efetivamente o arco e prolonga a vida útil do relé.

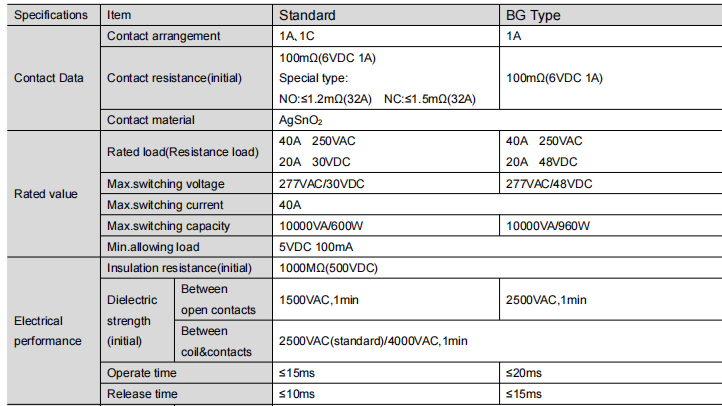

2. Parâmetros de desempenho

Ampla gama de opções de tensão de bobina
Para acomodar diversos projetos de sistemas de controle, o W12T está disponível em múltiplas tensões de bobina, incluindo:
[Consulte a tabela de especificações da bobina na folha de dados original]

Potência nominal da bobina tipo padrão: 900mW

Potência nominal da bobina tipo BG: 1400mW

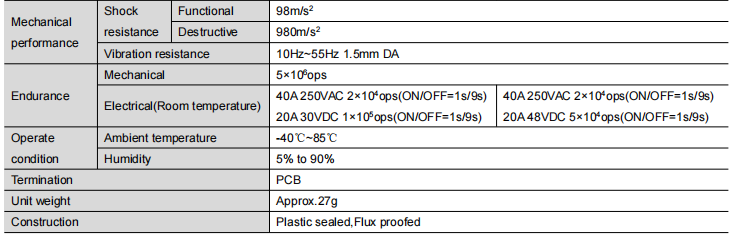

Desempenho mecânico e elétrico estável e confiável
O W12T balances mechanical and electrical endurance, maintaining stable switching performance over long-term operation. Key performance indicators:

Vida mecânica: 5 milhões de operações

Vida elétrica:

40A 250VAC: 20.000 operações

20A 30VDC (tipo padrão): 100.000 operações

20A 48VDC (tipo BG): 50.000 operações

Tempo de operação (tipo padrão): ≤15ms

Tempo de liberação (tipo padrão): ≤10ms

Faixa de temperatura operacional: -40°C a 85°C , adequado para diversas aplicações de equipamentos industriais e de novas energias.

Múltiplas Aprovações de Segurança

O W12T has obtained several domestic and international product certifications, including: UL/cUL, TÜV, CQC

Essas certificações abrangem aplicações de carga de 40 A CA e de carga de 20 A CC, apoiando o uso do produto em diferentes mercados.

3. Áreas de aplicação típicas

De acordo com a ficha técnica do produto, o W12T é usado principalmente em:

Veículos elétricos (VEs)

Novas pilhas de carregamento de veículos energéticos

Equipamento de energia renovável fotovoltaica (PV)

Sua capacidade de comutação de alta corrente e desempenho de isolamento atendem aos requisitos de controle de potência das aplicações acima.

4. Por que escolher o relé de potência W12T?

Sendo um relé de potência de 40A projetado para o novo setor de energia, o W12T combina alta capacidade de carga, desempenho de isolamento e confiabilidade. As principais vantagens incluem:

Capacidade de comutação de carga 40A AC

Tensão suportável dielétrica de até 4000VAC entre bobina e contatos

Folga de contato opcional ≥2,1 mm, compatível com o padrão VDE0126 PV

Ampla faixa de tensões de bobina de 5V a 110VDC

Sistema de isolamento UL Classe F

Faixa de temperatura operacional -40°C a 85°C

Certificado por UL, TÜV, CQC, etc.

Adequado para veículos elétricos, pilhas de carregamento, energia fotovoltaica e outras novas aplicações de energia

5. Resumo

O W12T series power relay, with its 40A high-current switching capability, 4000V high insulation withstand voltage, contact gap design compliant with VDE0126 PV standard, Class F insulation, and AgSnO₂ high-quality contact material, has become an important component choice for EV charging piles and photovoltaic new energy systems. The product has passed multiple international certifications including UL, TÜV, and CQC, and is offered in both standard and BG types with a broad selection of coil voltages, meeting diverse requirements across various application scenarios.
