Relé Industrial FH37

O Relé FH37 é um componente de controle de alta confiabilidade construído principalmente para situações industriais severas. Ele integra alta capacidade de comutação de até 15A, configurações de contato flexíveis, estrutura mecânica robusta e recursos de instalação convenientes. O produto incorpora um design à prova de fluxo e vem com uma tampa transparente contra poeira, suporta vários modos de instalação e é compatível com vários soquetes de relé. Ele busca fornecer uma solução de controle de carga confiável, duradoura e de fácil manutenção para sistemas de automação industrial. Esta especificação fornece uma visão geral abrangente de suas características técnicas e parâmetros de desempenho para apoiar sua seleção e aplicação.

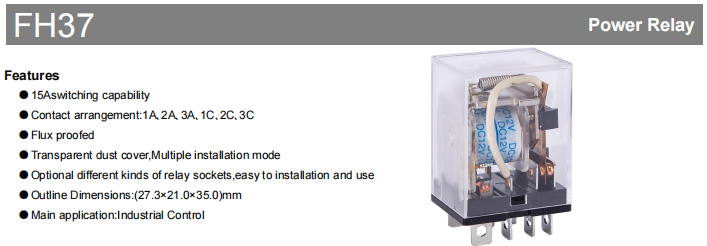

Principais recursos do produto

O main strength of the FH37 relay lies in its outstanding electrical and mechanical performance. It has a switching capability of up to 15A, accommodating loads of 250VAC and 30VDC, with a maximum switching capacity of 3750VA (450W). The relay contacts consist of AgSnO₂ (Silver Tin Oxide), providing conductivity and extended durability.

O design emphasises convenience and reliability for industrial applications. The flux-proof design safeguards internal components from contamination during soldering, while the transparent dust cover facilitates straightforward visual assessment of the relay condition. With compact dimensions of 27.3 × 21.0 × 35.0 mm and a PCB insertion mounting style, it is suitable for high-density layouts. Its modular design further simplifies installation and maintenance.

Especificações técnicas detalhadas

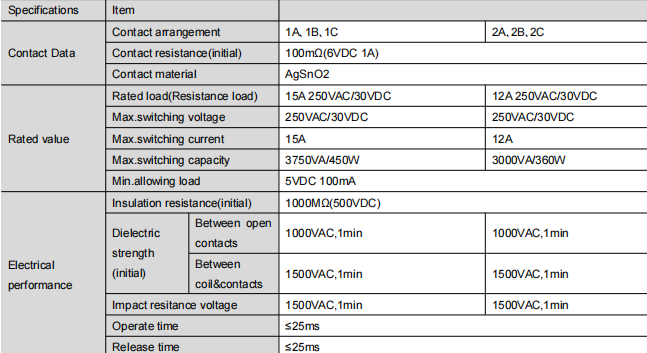

Desempenho Elétrico

Configurações de contato: disponíveis em formatos como 1A, 1B, 1C, etc.

Resistência de contato inicial: ≤ 100mΩ (medida em 6VDC, 1A).

Carga nominal: 15A @ 250VAC / 30VDC (carga resistiva).

Tensão máxima de comutação: 250VAC / 30VDC.

Corrente máxima de comutação: 15A.

Resistência de isolamento: ≥ 1000MΩ (a 500VDC).

Força dielétrica:

Entre contatos abertos: 1000VAC por 1 minuto.

Entre bobina e contatos: 1500VAC por 1 minuto.

Velocidade de comutação: Tempo de operação ≤ 25ms, Tempo de liberação ≤ 25ms.

Vida Elétrica: 100.000 operações em carga resistiva nominal (15A, 250VAC/30VDC), com um ciclo ON/OFF de 1s/9s em temperatura ambiente.

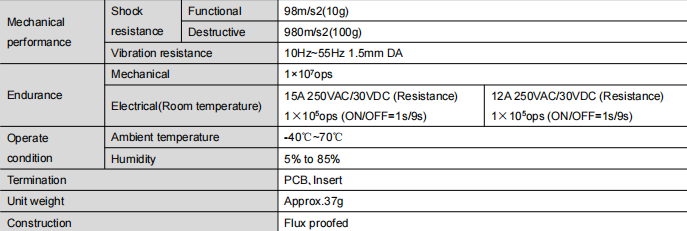

Desempenho Mecânico e Ambiental

Vida Mecânica: Até 10.000.000 operações.

Resistência ao choque:

Funcional: 98 m/s² (10g).

Destrutivo: 980 m/s² (100g).

Resistência à vibração: 10 Hz–55 Hz, 1,5 mm DA.

Temperatura operacional: -40°C a 70°C.

Umidade operacional: 5% a 85% UR (sem condensação).

Características Físicas

Tipo de terminal: estilo de inserção PCB.

Peso: Aprox. 37 gramas.

Construção: Design selado à prova de fluxo.

Instalação e informações dimensionais

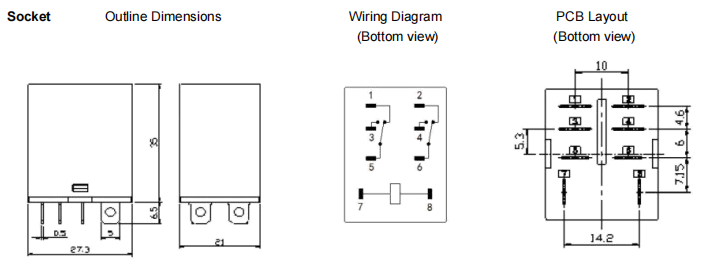

Para posições detalhadas dos furos de montagem e dimensões do layout, consulte os desenhos do produto (índice de referência: [38, 113, 925, 346]).

Notas de tolerância:

Delinear tolerâncias de dimensão:

≤ 1 mm: ± 0,2 mm

1mm e <5mm: ±0,3mm

≥5mm: ±0,5mm

Tolerâncias de layout de PCB (a menos que especificado): ±0,1 mm

Resumo

O FH37 series relay stands as a reliable foundation for controle industrial aplicações, graças à sua alta capacidade de comutação, excepcional longevidade mecânica e elétrica, forte resiliência ambiental e design de instalação centrado no usuário. Ele não apenas atende às rigorosas demandas de operação confiável em ambientes difíceis, mas também melhora a capacidade de manutenção do sistema por meio de sua arquitetura transparente e modular. Ao escolher o FH37, você está adquirindo uma peça fundamental para seu sistema de controle que durará e será estável.
