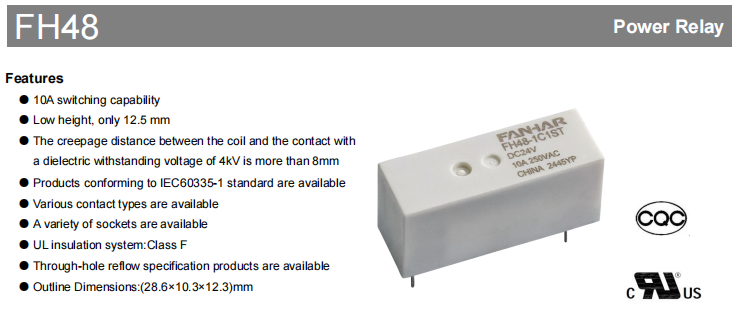

Relé Industrial FH48

Equipamentos de automação, eletrodomésticos e sistemas de controle industrial dependem de relés porque são confiáveis ​​e economizam espaço. Este propósito é exatamente para o qual o relé da série FH48 foi projetado. Integra alta capacidade de comutação. Ele também possui um design ultrafino. Possui desempenho de isolamento. Possui extensas certificações. Isso fornece aos engenheiros uma solução robusta e compacta.

Principais vantagens

A essência da série FH48 reside no seu equilíbrio preciso de engenharia. Apesar de suas dimensões compactas de 28,6×10,3×12,3mm, é capaz de comutar cargas de até 10A. Sua altura ultrabaixa de apenas 12,5 mm é particularmente digna de nota, pois libera espaço valioso para dispositivos eletrônicos cada vez mais finos e layouts de PCB de alta densidade. O produto utiliza um design resistente a fluxo ou uma construção totalmente selada em plástico, repelindo efetivamente poeira, umidade e gases prejudiciais (como H₂S e SO₂), garantindo assim uma operação estável em um amplo espectro de temperatura de -40°C a 85°C e acomodando vários ambientes desde limpos quartos para ambientes industriais.

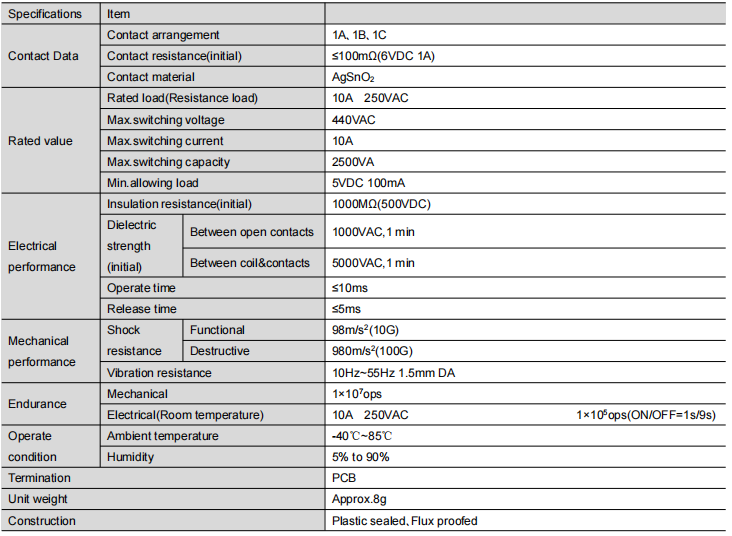

Principais parâmetros técnicos e desempenho

Esta série de relés oferece excelente desempenho e detalhes confiáveis:

Desempenho Elétrico : Utiliza material de contato de óxido de prata e estanho (AgSnO₂), oferecendo forte resistência à erosão por arco. A resistência de contato inicial é tão baixa quanto ≤100mΩ, garantindo baixo consumo de energia e longa vida útil. A resistência de isolamento chega a 1000MΩ e a rigidez dielétrica entre a bobina e os contatos é de 5000VAC, garantindo uma barreira de segurança robusta.

Mecânica e Durabilidade : Tempos rápidos de operação e liberação (≤10ms / ≤5ms) garantem uma resposta rápida. A resistência mecânica é de até 10 milhões de operações. Sob a carga nominal de 10A 250VAC, a resistência elétrica também atinge 10 milhões de operações, atendendo às necessidades de operação estável a longo prazo.

Unidade flexível : Fornece uma ampla gama de opções de tensão de bobina de DC5V a DC60V, com consumo de energia variando de 250mW a 300mW, facilitando a integração perfeita com diversos circuitos de controle.

Guia flexível de configuração e seleção

A série FH48 oferece configurações altamente flexíveis para atender a diferentes necessidades de projeto de circuito:

Formulário de contato : Oferece três configurações essenciais: 1A (normalmente aberto), 1B (normalmente fechado) e 1C (comutação).

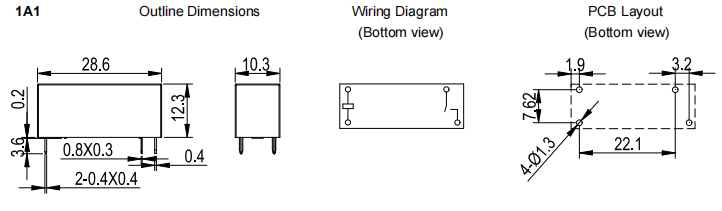

Tipo de montagem : Muitas configurações de pinos de PCB são acomodadas (Tipo 1, 2, 3), com esquemas dimensionais abrangentes e diretrizes de fiação para complementá-los.

Nível de proteção :A escolha entre o tipo padrão resistente ao fluxo e a versão totalmente selada a plástico depende do ambiente operacional.

O código de pedido "FH48-1A1ST-XXXDC12V" indica claramente o tipo, forma de contato, estilo de montagem, construção, material de contato e tensão da bobina, facilitando a seleção precisa.

Aprovações e conformidade de segurança

O produto obteve várias certificações internacionais de segurança, incluindo:

UL/cUL (arquivo nº E475405)

TÜV (arquivo nº R 50610371)

CQC (arquivo nº CQC23002412542)

Essas certificações abrangem diversas classificações de tensão e circunstâncias de carga, demonstrando que o relé FH48 segue rigorosos padrões de segurança internacionais e é adequado para uso em mercados globais, especialmente em setores como eletrodomésticos (IEC60335-1) e controle industrial.

Áreas de aplicação

Graças ao seu desempenho confiável e design compacto, o relé da série FH48 é amplamente utilizado em:

Eletrodomésticos : Controle principal ou comutação de energia em aparelhos de ar condicionado, máquinas de lavar, lava-louças, etc.

Controle Industrial : Módulos de saída para controladores lógicos programáveis, controladores de motor e instrumentação.

Equipamento elétrico : Sistemas UPS, módulos de distribuição de energia, medidores inteligentes.

Infraestrutura de Comunicação: Equipamentos de estação base, administração de energia de rede.

Veículos de Nova Energia : Circuitos complementares para gerenciamento de bateria, regulação de carga, etc.

Conclusão

Com seu desempenho elétrico, construção mecânica robusta, opções de design flexíveis e certificações de segurança abrangentes, o relé da série FH48 tornou-se a escolha ideal para aplicações que exigem alta confiabilidade e design com economia de espaço. Não é apenas um componente, mas um colaborador essencial para garantir o funcionamento confiável e seguro do seu equipamento.
