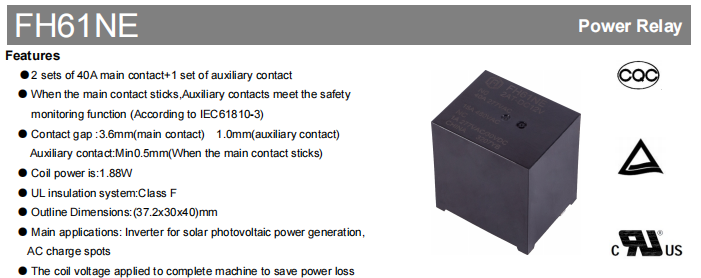

À medida que a geração de energia fotovoltaica, os sistemas de armazenamento de energia e as instalações de carregamento de veículos elétricos continuam a avançar em direção a maior potência e maior eficiência, relés espera-se que forneçam não apenas capacidade confiável de comutação de alta corrente, mas também monitoramento de segurança, baixo consumo de energia e estabilidade operacional a longo prazo. Para atender aos requisitos de aplicação de novos equipamentos de energia, a Fanhar Electronics lançou o relé de travamento magnético de nova energia série FH61NE. O produto apresenta uma configuração de contato de 2 conjuntos de contatos principais de 40A e 1 conjunto de contatos auxiliares. Queo o contato principal trava, o contato auxiliar fornece um sinal de feedback de monitoramento de segurança, atendendo aos requisitos da IEC 61810-3 para funções de monitoramento de segurança. O relé adota um design de travamento magnético de baixa potência com um consumo de energia da bobina de apenas 1,88 W. Combinado com um sistema de isolamento Classe F e uma estrutura mecânica compacta, ele atende às demandas abrangentes de novas aplicações de energia, como inversores solares fotovoltaicos, estações de carregamento CA e equipamentos de carregamento de veículos elétricos para operação com eficiência energética e confiabilidade de longo prazo. A Série FH61NE obteve UL/cUL, TUV e CQC certificações de segurança e é amplamente utilizado em novas aplicações de equipamentos de energia.
Capacidade de comutação de alta corrente 40A para controle de energia de novos equipamentos de energia

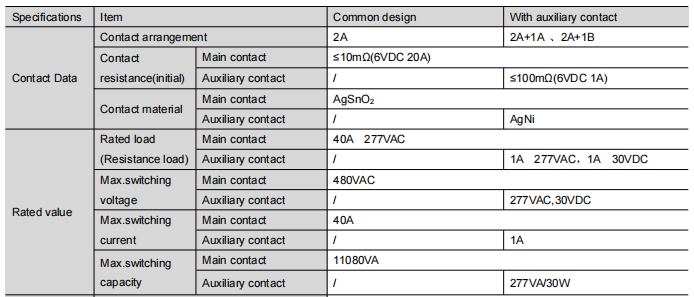

Os novos equipamentos de energia exigem muito da capacidade de comutação de corrente do relé. O FH61NE apresenta dois conjuntos de contatos principais de 40A, suportando controle de carga de alta corrente em novos equipamentos de energia. Os contatos principais usam material de contato AgSnO₂ , que fornece excelentes propriedades antissoldagem e condutoras para atender aos requisitos de confiabilidade de contato de aplicações de comutação de energia em novos equipamentos de energia. As principais especificações são as seguintes:
Esses parâmetros elétricos permitem que o FH61NE execute com segurança funções de comutação e controle de circuito em inversores fotovoltaicos e estações de carregamento CA.
Projeto de monitoramento de segurança de contato auxiliar para maior segurança do sistema
Os novos equipamentos de energia têm requisitos rigorosos de segurança operacional. O FH61NE oferece opções de contato auxiliar para atender às necessidades de monitoramento de segurança. As configurações disponíveis incluem:
2A 1A : Dois contatos principais normalmente abertos, um contato auxiliar normalmente aberto
2A 1B : Dois contatos principais normalmente abertos e um contato auxiliar normalmente fechado
Quando o contato principal trava, o contato auxiliar fornece sinais de feedback para monitoramento do status do sistema.
Estrutura de travamento magnético de baixa potência para operação com eficiência energética de novos equipamentos de energia
O FH61NE adota uma estrutura de relé de travamento magnético com as seguintes vantagens:
Consumo de energia da bobina: 1,88 W
Faixa de tensão de sustentação : 40%~100% Un (temperatura ambiente 25°C); 50%~60% Un (temperatura ambiente 85℃)
Tensão máxima de sustentação : Consulte a tabela de dados da bobina
O design de travamento magnético reduz significativamente o consumo contínuo de energia durante o estado de retenção do relé. A aplicação da tensão de sustentação da bobina à máquina completa economiza efetivamente a perda de energia, tornando-a mais adequada para os requisitos de operação com eficiência energética de novos equipamentos de energia.

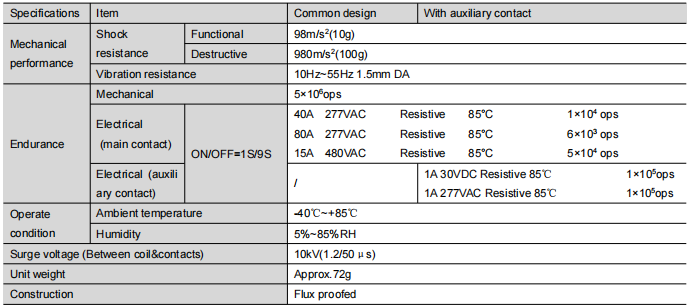

Design de alto isolamento e desempenho confiável para ambientes operacionais complexos
O FH61NE apresenta um design de alto isolamento e construção compacta, equilibrando segurança elétrica e confiabilidade mecânica:

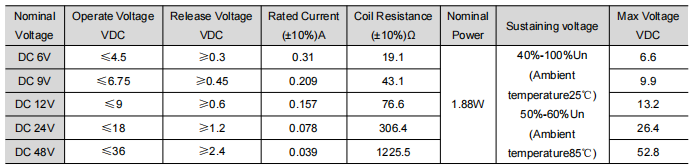

Várias opções de tensão de bobina para design de sistema flexível
Diferentes sistemas de controle requerem diferentes configurações de tensão da bobina. Para simplificar a integração do sistema, a Série FH61NE está disponível com diversas opções de tensão de bobina CC, incluindo 6 VCC , 9VCC , 12 V CC , 24V CC and 48 V CC .
Cada opção de bobina é projetada com um consumo de energia nominal de 3,2 W, permitindo que os engenheiros selecionem a tensão de controle mais adequada sem alterar a plataforma do relé. O design padronizado da bobina não apenas melhora a compatibilidade com vários circuitos de controle, mas também simplifica o desenvolvimento de produtos para fabricantes que utilizam múltiplas plataformas de tensão.
Design de plataforma compacta para atualizações de produtos mais fáceis
A série FH61NE oferece um design de plataforma unificado em diferentes configurações de contato e opções de tensão de bobina, fornecendo aos fabricantes uma base flexível para o desenvolvimento de diversas novas aplicações de equipamentos de energia.

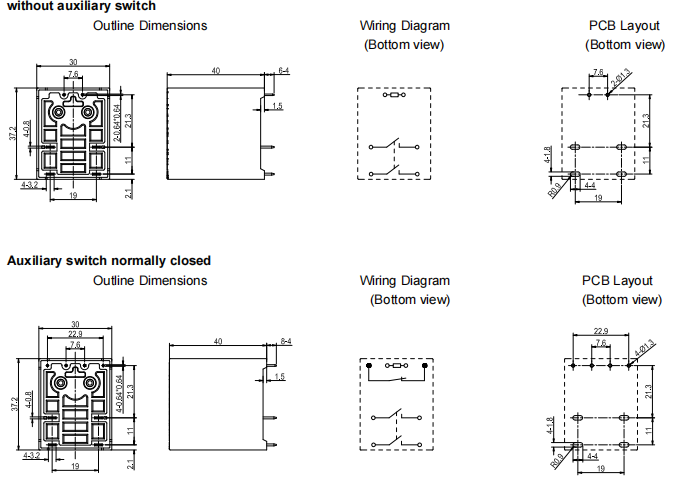

Todas as configurações compartilham dimensões externas idênticas de 37,2×30×40 mm, juntamente com o mesmo layout de PCB, área de montagem, desempenho de isolamento e construção mecânica. O principal diferenciador entre as configurações é a disposição dos contatos (2A, 2A 1A ou 2A 1B), permitindo que os projetistas selecionem a função de monitoramento apropriada sem alterar o design da PCB.
Essa plataforma comum permite que os fabricantes de equipamentos incorporem facilmente o monitoramento de contatos auxiliares (para feedback de segurança quando o contato principal trava) em seus projetos sem alterar a instalação mecânica ou o layout da placa. Como resultado, os ciclos de desenvolvimento podem ser encurtados, os custos de engenharia reduzidos e a padronização do produto melhorada.
Para fabricantes que buscam soluções escalonáveis em inversores solares, estações de carregamento CA e equipamentos de carregamento de veículos elétricos, a série FH61NE oferece uma plataforma eficiente e prática.

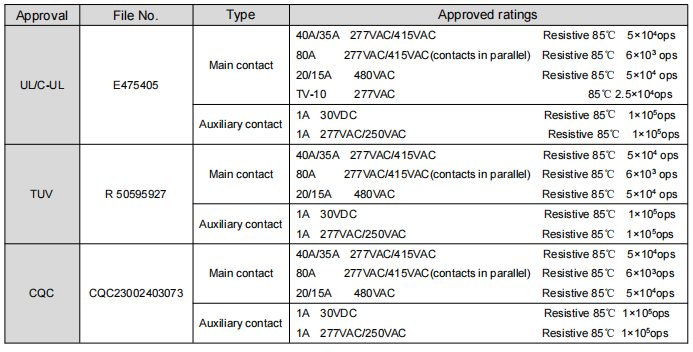

Aprovações de segurança
O FH61NE obteve UL/cUL, TUV e CQC certificações de segurança. O produto também está em conformidade com as diretivas ambientais RoHS/REACH da UE. A Fanhar Electronics alcançou ISO9001 , ISO14001 e ISO45001 certificações internacionais de sistemas de gestão, possui mais de 40 patentes nacionais e foi reconhecida como uma empresa nacional de alta tecnologia e um centro de P&D de nível provincial.
Aplicações Típicas
O FH61NE é usado principalmente nos seguintes novos setores de energia:
Nessas aplicações, o relé executa principalmente funções de controle de comutação de energia e monitoramento de status, fornecendo soluções de controle de corrente estáveis e confiáveis para o sistema.
Perguntas frequentes
Q1: Que tipo de relé é o FH61NE?
O FH61NE é um novo relé de travamento magnético de energia desenvolvido pela Zhejiang Fanhar Electronics Co., Ltd., usado principalmente em inversores solares fotovoltaicos e estações de carregamento CA.
Q2: Qual é a classificação de corrente máxima do FH61NE?
A carga nominal do contato principal do FH61NE é 40A 277VAC (carga resistiva), com uma corrente de comutação máxima de 40A.
Q3: O FH61NE suporta contatos auxiliares?
Sim. O FH61NE oferece versões 2A 1A (contato auxiliar normalmente aberto) e 2A 1B (contato auxiliar normalmente fechado). Quando o contato principal trava, o contato auxiliar fornece sinais de feedback para monitoramento do status do sistema, atendendo aos requisitos da função de monitoramento de segurança IEC 61810-3.
Q4: Qual é a faixa de temperatura operacional do FH61NE?
A faixa de temperatura operacional é de -40°C ~ 85°C, tornando-o adequado para diversas regiões e ambientes industriais complexos.
Para aplicações que requerem maior capacidade de corrente, o FH66NE160 é a escolha recomendada. Para sistemas projetados em torno de uma corrente nominal de 100A, o FH66NE100 oferece a solução adequada.
P5: Quais são as classificações de vida mecânica e elétrica do FH61NE?
Vida mecânica: 5×10⁶ operações
Vida elétrica (contato principal): 1×10⁵ operações em carga resistiva de 40A 277VAC (85℃)
Vida elétrica (contato auxiliar): 1×10⁵ operações em carga resistiva de 1A 30VDC/277VAC (85℃)
