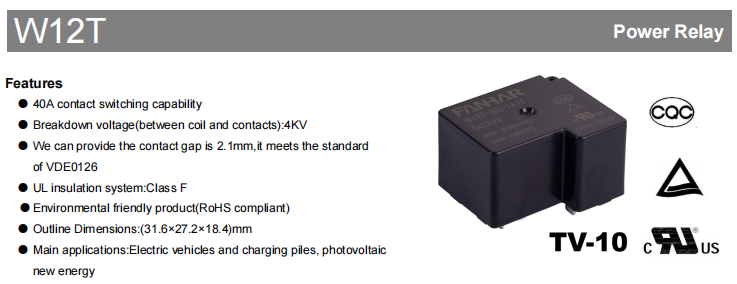

Relé de potência W12T 40A | Relé PCB para carregamento de veículos elétricos, sistemas fotovoltaicos e novas aplicações de energia

À medida que os sistemas de energia renovável, os veículos eléctricos e as tecnologias de armazenamento de energia continuam a avançar, os sistemas de controlo de energia exigem relés com maior capacidade de comutação, desempenho de isolamento superior e fiabilidade operacional a longo prazo. Desenvolvido para atender a esses requisitos, o Fanhar Relé de potência W12T 40A foi projetado especificamente para veículos elétricos, pilhas de carregamento e sistemas de energia renovável fotovoltaica (PV).

O W12T apresenta um Capacidade de comutação de contato 40A , uma tensão suportável dielétrica máxima de 4000 VCA entre bobina e contatos , e um opcional folga de contato de ≥2,1 mm . Ao mesmo tempo que garante desempenho de comutação em cargas elevadas, também atende aos requisitos de isolamento elétrico e segurança em novos equipamentos de energia.

Com um design compacto de montagem em PCB, medindo apenas 31,6 × 27,2 × 18,4 mm , o W12T está disponível em uma ampla gama de opções de tensão de bobina, desde 5V a 110VCC . A série oferece tipo padrão (potência de bobina de 900 mW) e tipo BG (potência de bobina de 1400 mW). O relé obteve UL/cUL, TÜV e CQC certificações, apoiando seu uso em diversos mercados em todo o mundo.

Capacidade de comutação de alta corrente 40A para equipamentos de alta potência

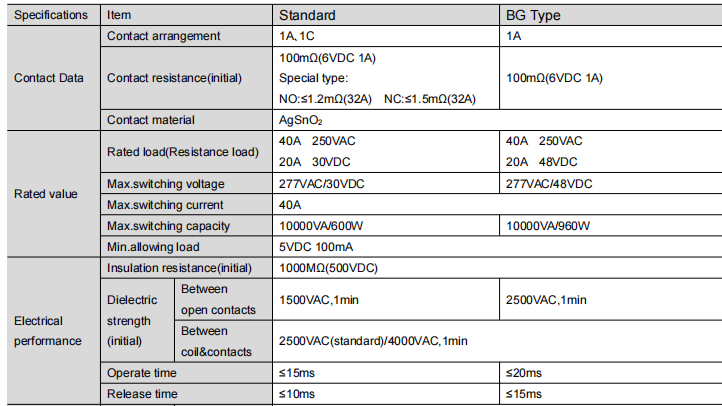

Novos equipamentos de energia, como pilhas de carregamento de veículos elétricos e inversores fotovoltaicos, exigem relés com capacidade substancial de transporte de corrente. O W12T tem uma carga de controle nominal de 40A 250 VCA com capacidade máxima de comutação de 10.000 VA.

Para cargas CC, o tipo padrão suporta 20A 30VCC, enquanto o tipo BG suporta 20A 48V CC. Além disso, tipos especiais de baixa resistência de contato estão disponíveis com NO≤1,2mΩ (32A) e NC≤1,5mΩ (32A). A carga mínima permitida é de 5 VCC 100 mA, permitindo uma ampla gama de aplicações, desde comutação de pequenos sinais até controle de carga de alta potência.

Projeto de alto isolamento para maior segurança do sistema

O isolamento elétrico é um requisito crítico para equipamentos de energia renovável que operam em condições de alta tensão. O W12T oferece excelentes capacidades de isolamento elétrico:

Tensão dielétrica máxima suportável entre a bobina e os contatos: 4000 VCA

Tensão suportável dielétrica entre contatos abertos (tipo BG): 2500 VCA

Resistência de isolamento inicial: 1000MΩ (a 500VCC)

Sistema de isolamento UL Classe F: O desempenho de isolamento superior contribui para melhorar a segurança e a confiabilidade operacionais, evitando efetivamente quebras de alta tensão e riscos de vazamento.

Material de contato AgSnO₂ de alta qualidade para vida útil prolongada

A série W12T usa AgSnO₂ (óxido de prata e estanho) como material de contato. AgSnO₂ apresenta excelente resistência à erosão por arco, resistência de contato baixa e estável, boa condutividade térmica e excelente desempenho antissoldagem. Ele reduz efetivamente o arco e prolonga a vida útil do relé, mantendo o desempenho elétrico estável mesmo em aplicações frequentes de comutação de alta carga.

Desempenho confiável em ambientes industriais exigentes

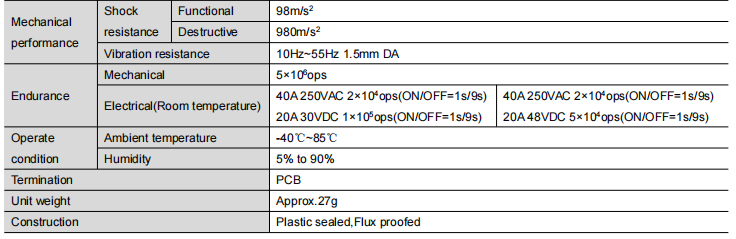

Além do seu desempenho elétrico, o W12T foi projetado para oferecer confiabilidade de longo prazo sob condições operacionais exigentes. O relé opera em uma ampla faixa de temperatura ambiente de -40 °C a 85 °C, tornando-o adequado para sistemas de energia renovável e equipamentos industriais implantados em diversos climas.

O relé oferece uma vida mecânica de até 5.000.000 operações e uma vida elétrica de 20.000 operações sob carga resistiva de 40 A 250 VCA, 100.000 operações sob 20 A 30 VCC (tipo padrão) e 50.000 operações sob 20 A 48 VCC (tipo BG).

O tempo de operação é ≤15ms (Padrão) / ≤20ms (BG) e o tempo de liberação é ≤10ms (Padrão) / ≤15ms (BG). O relé também foi projetado para suportar vibrações e choques mecânicos comumente encontrados em aplicações industriais.

Várias opções de tensão de bobina para design de sistema flexível

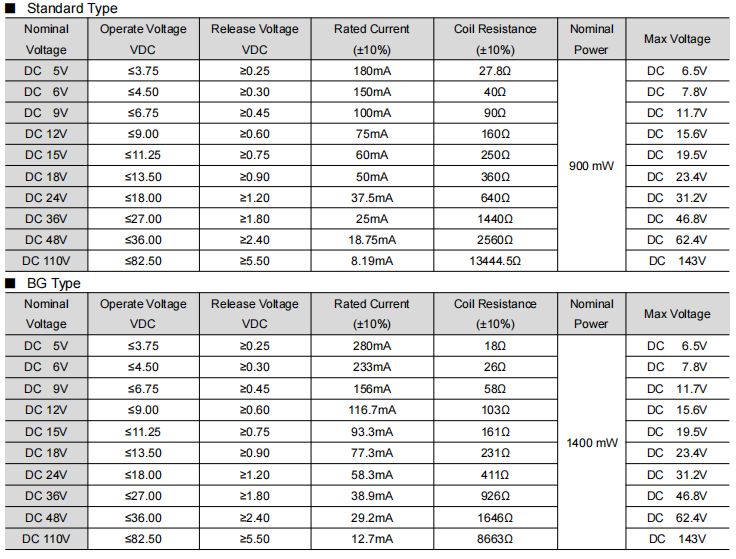

Diferentes sistemas de controle requerem diferentes configurações de tensão da bobina. Para simplificar a integração do sistema, o W12T está disponível com várias opções de tensão de bobina CC, incluindo 5 V, 6 V, 9 V, 12 V, 18 V, 24 V, 36 V, 48 V, 60 V, 110 V CC.

A potência nominal da bobina do tipo padrão é de 900 mW, enquanto o tipo BG é de 1400 mW. O design padronizado da bobina não apenas melhora a compatibilidade com vários circuitos de controle, mas também simplifica o desenvolvimento de produtos para fabricantes que utilizam múltiplas plataformas de tensão.

Design compacto de montagem em PCB para fácil integração de equipamentos

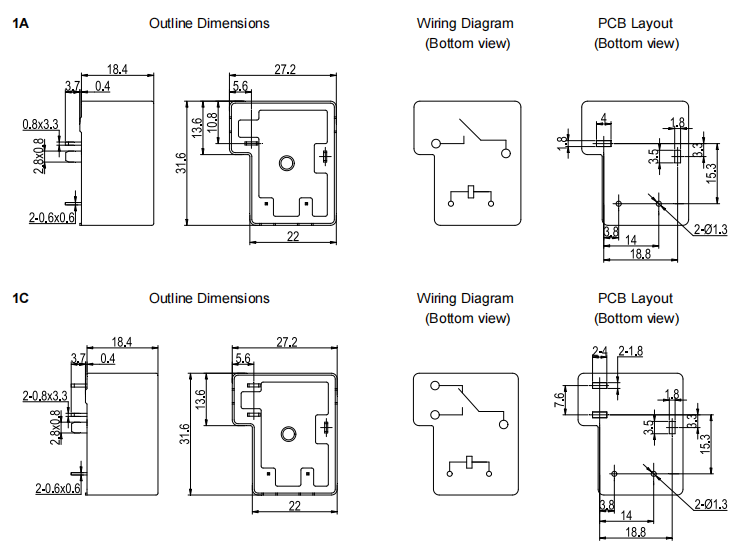

O W12T apresenta um compact PCB-mount design with outline dimensions of only 31.6 × 27.2 × 18.4 mm and a unit weight of approximately 27g, effectively saving valuable board space. The relay is available in Plastic sealed and Flux proofed types.

Em ambientes limpos (livres de H₂S, SO₂, NO₂ e poeira), o tipo à prova de fluxo é recomendado. Em ambientes impuros que contenham estes poluentes, recomenda-se o tipo Plástico Selado. Esta consideração de projeto prolonga efetivamente a vida útil do relé em vários ambientes industriais.

Aplicações Típicas

Projetado para aplicações de comutação de energia de alta corrente, o W12T é amplamente utilizado em energia renovável e sistemas de veículos elétricos onde são necessários desempenho de comutação confiável e alta capacidade de isolamento:

• Veículos elétricos (VE)
• Novas pilhas de carregamento de veículos energéticos
• Equipamento de energia renovável fotovoltaica (PV)

Dentro desses sistemas, o relé é comumente usado para controle de energia, comutação do circuito principal e isolamento de segurança, ajudando a melhorar a confiabilidade do sistema e a segurança operacional.

Como selecionar o tipo padrão ou tipo de glicemia

O W12T é oferecido em Tipo Padrão e Tipo BG. As principais diferenças estão resumidas abaixo:

Para controle industrial geral e aplicações de comutação de energia padrão, o Tipo Padrão atende à maioria dos requisitos. Para sistemas fotovoltaicos, aplicações que exigem maiores distâncias de isolamento de contato ou cenários de tensão CC mais elevados, o Tipo BG é recomendado.
