Como os sistemas fotovoltaicos, as estações de carregamento de veículos elétricos e os equipamentos de controle industrial impõem exigências cada vez maiores à segurança elétrica e à eficiência energética, relés deve fornecer não apenas desempenho de comutação confiável, mas também monitoramento de segurança, operação de baixa potência e estabilidade a longo prazo. A série FH62NE novo relé de energia da Fanhar Electronics combina alta capacidade de carga, monitoramento de segurança inteligente, operação com economia de energia e design de longa vida útil em uma única solução, oferecendo uma solução de comutação de energia altamente confiável para aplicações com requisitos rigorosos de desempenho elétrico, segurança do sistema e adaptabilidade ambiental.

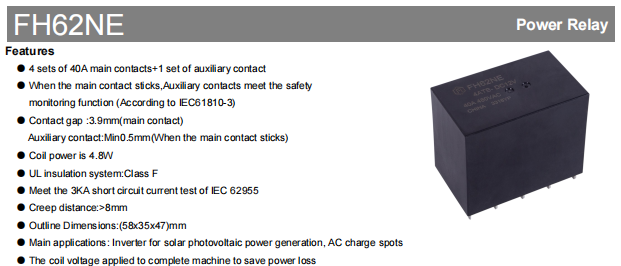

O FH62NE possui 4 conjuntos de contatos principais de 40A e 1 contato auxiliar:

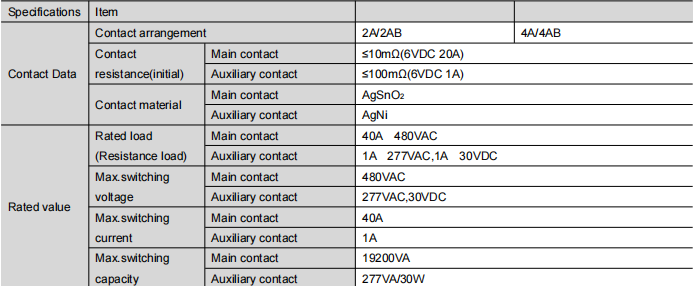

Principais contatos : 4 contatos normalmente abertos Forma A (4A/4AB), usando material AgSnO₂ (óxido de estanho e prata), classificado em 40A @ 480VAC (resistivo), capacidade máxima de comutação 19.200 VA, resistência de contato inicial ≤10 mΩ.
Contato auxiliar : 1 contato normalmente fechado Forma B, usando material AgNi (níquel prateado), classificado em 1A a 277 VCA/30 VCC.
Função de segurança central : No caso de soldagem do contato principal devido a uma falha, o contato auxiliar ainda pode abrir de forma confiável com uma folga mínima de ≥0,5 mm, enviando um sinal de falha ao sistema de controle para monitoramento de segurança em tempo real do circuito principal. Isto está em conformidade com o padrão de segurança IEC 61810-3. A folga do contato principal é de 3,9 mm, garantindo a segurança do isolamento de alta tensão.
Os novos equipamentos de energia operam sob alta tensão por longos períodos, exigindo excelente desempenho de isolamento. O FH62NE adota um sistema de isolamento Classe F (155°C) com uma distância de fuga de >8 mm, evitando efetivamente quebras e vazamentos de alta tensão.

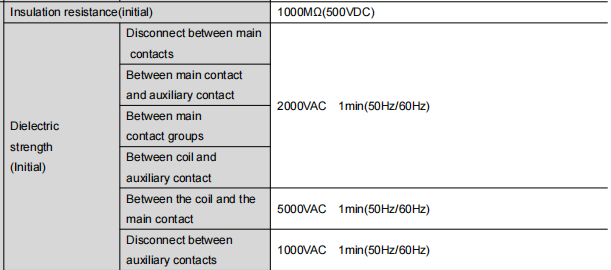

Capacidade de rigidez dielétrica:
Tensão de surto: O relay withstands 10 kV (1.2/50 µs) surge voltage between coil and contacts. Initial insulation resistance is 1000 MΩ at 500 VDC.
O FH62NE uses a low-power coil design with a rated operating power of only 4.8W. After the switching action, the state can be maintained by applying a sustaining voltage as low as 40%–100% of rated voltage (at 25°C) or 50%–60% (at 85°C), significantly reducing long-term energy consumption and heat buildup.

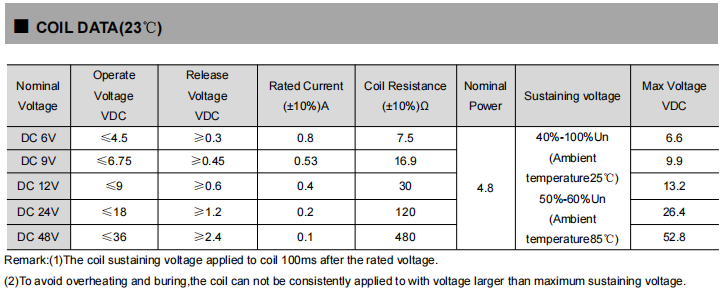

Especificações da bobina (a 23°C):
Tempo de operação: ≤40 ms; Tempo de liberação: ≤20 ms.
O FH62NE features a fully sealed, dust- and splash-proof construction, operating reliably over a temperature range of –40°C to 85°C and humidity range of 5% to 85% RH, making it suitable for diverse climates and harsh industrial environments.
Avaliações de resistência:
Resistência à vibração e ao choque:

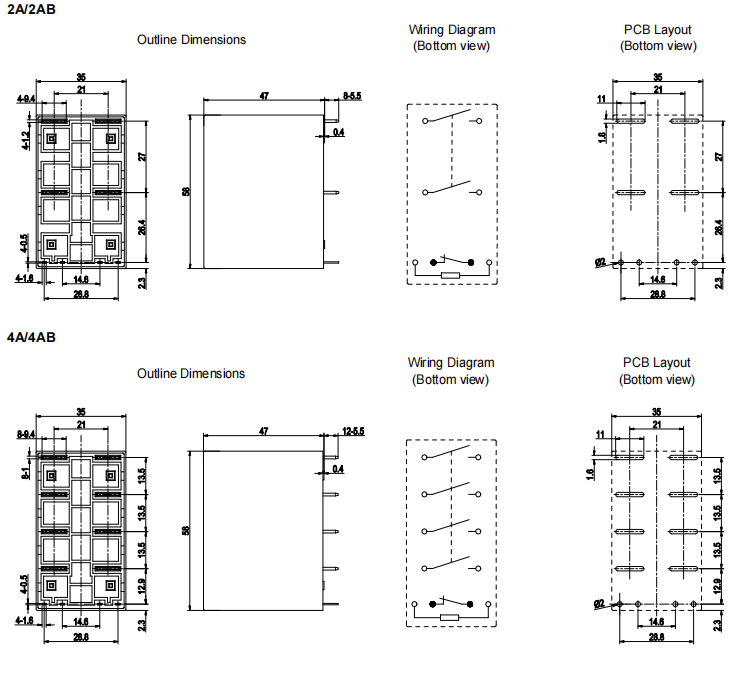

O FH62NE measures 58 mm × 35 mm × 47 mm (L × W × H) and weighs approximately 200 g, making it easy to integrate into space-constrained enclosures.
Recomendações de montagem e soldagem:
Montagem: Montagem em PCB recomendada
Temperatura de soldagem: 260°C ± 5°C
Tempo de soldagem: 3 – 5 segundos
Tolerância de dimensão de montagem (a menos que indicado): ±0,1 mm
Com sua alta capacidade de transporte de corrente, monitoramento de segurança independente e design comprovado, o FH62NE é amplamente utilizado em:
Inversores solares fotovoltaicos : Para comutação de carga e isolamento no lado de entrada CC ou saída CA. Sua resistência a alta tensão, alta capacidade de corrente e imunidade a surtos lidam com eficácia com flutuações de tensão e transientes de comutação comuns em sistemas fotovoltaicos.
Estações de carregamento AC EV : Como componente principal de comutação nos circuitos de controle de carga, os contatos principais transportam a corrente de carga com segurança, enquanto o contato auxiliar fornece uma camada extra de proteção de segurança.
Sistemas críticos de segurança que exigem feedback de status : O contato auxiliar fornece informações de diagnóstico sobre o status do contato principal, atendendo às necessidades de aplicações com rigorosos requisitos de segurança.
O main contacts are rated at 40A @ 480VAC (resistive load) with a maximum switching capacity of 19,200 VA, using AgSnO₂ contact material and initial contact resistance ≤10 mΩ.
O auxiliary contact is 1 Form B (normally closed), rated at 1A @ 277VAC / 30VDC. Its core function is safety monitoring: in case of main contact welding, the auxiliary contact opens reliably (minimum gap ≥0.5 mm) and sends a fault signal, complying with IEC 61810-3.
O rated operating power is 4.8W. After operation, a sustaining voltage as low as 40%–100% (25°C) or 50%–60% (85°C) of rated voltage can be applied to greatly reduce energy consumption.
Sob carga resistiva de 40A/480VAC (ON/OFF = 1s/9s), a vida elétrica é de 30.000 operações.
O rated operating power is 4.8W. After operation, a sustaining voltage as low as 40%–100% (25°C) or 50%–60% (85°C) of rated voltage can be applied to greatly reduce energy consumption.
Se você tiver alguma dúvida, preencha o formulário de contato no final da página e entre em contato conosco.
