A Aplicação e Desenvolvimento Futuro de Relés em Redes Inteligentes

A transformação energética global está a avançar a um ritmo sem precedentes. De acordo com a Agência Internacional de Energia (AIE), energia renovável espera-se que as fontes sejam responsáveis por quase 40% da geração global de eletricidade até 2030, enquanto o número de veículos elétricos na estrada deverá exceder 200 milhões. Esta tendência impõe exigências extremamente elevadas à flexibilidade, confiabilidade e interatividade das redes elétricas. A Smart Grid surgiu como uma resposta – integrando detecção avançada, comunicação, controlo e computação em nuvem em redes de energia tradicionais, dotando a rede com capacidades de “autopercepção, autodecisão e auto-restauração”.

Dentro da vasta arquitetura da rede inteligente, relés , embora de tamanho pequeno, servem tanto como “primeira linha de defesa” quanto como “término de execução” para uma operação segura, estável e eficiente do sistema. Eles assumem múltiplas responsabilidades, desde isolamento de falhas e comutação de carga até proteção de equipamentos e despacho de energia. Este artigo parte de princípios básicos e revisa sistematicamente os principais cenários de aplicação de relés em redes inteligentes , analisa suas melhorias tangíveis no desempenho da rede e antecipa os caminhos futuros de evolução tecnológica. Finalmente, uma lista de perguntas frequentes (FQA) é fornecida para referência rápida.

Noções básicas de relé: do eletroímã ao terminal inteligente

Princípio Operacional e Classificação

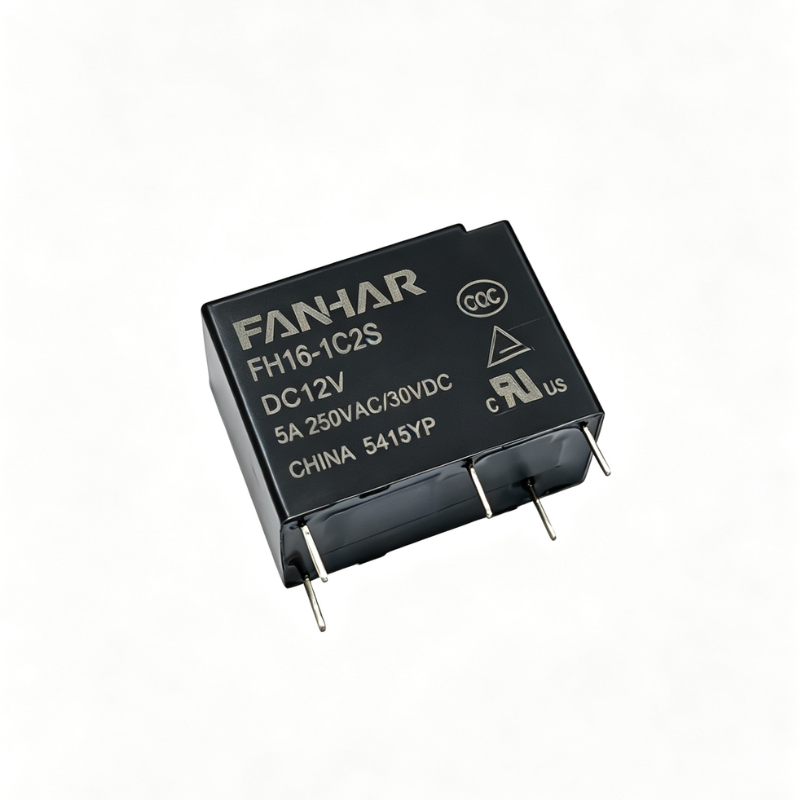

Um relé é um interruptor elétrico automático. Seu princípio básico de funcionamento é: quando a quantidade de entrada (como tensão, corrente, temperatura, tempo, etc.) atinge um limite definido, um eletroímã ou circuito eletrônico aciona os contatos, controlando assim a ativação/desativação de um circuito de alta potência. De acordo com as rotas técnicas, os relés podem ser classificados da seguinte forma:

Funções Tradicionais em Sistemas de Energia

Função de controle : Usa sinais de pequena corrente para acionar cargas de alta corrente, permitindo partida/parada remota.

Função de proteção : Detecta sobrecorrente, sobretensão, subtensão, curto-circuitos e outras anomalias, desconectando rapidamente circuitos defeituosos.

Transmissão de sinal : Converte o status do equipamento (fechado/aberto, alarme) em sinais de contato seco para sistemas de monitoramento.

Cinco aplicações principais de relés em redes inteligentes

Subestações Inteligentes e Controle de Equipamentos Primários

As redes inteligentes são construídas sobre subestações digitais, empregando extensivamente transformadores de instrumentos eletrônicos e equipamentos primários inteligentes (por exemplo, disjuntores inteligentes, chaves seccionadoras). Os relés atuam como atuadores de controle, recebendo GOOSE (Generic ObjectEvento de Subestação Orientado) de unidades de fusão ou dispositivos de proteção e controle, completando operações de comutação em milissegundos.

Caso em questão : Após uma renovação de subestação inteligente de 220 kV na China, a substituição dos relés eletromagnéticos tradicionais por grupos de relés inteligentes reduziu o tempo médio de operação de 80 ms para 15 ms, melhorando a velocidade de eliminação de falhas do sistema em aproximadamente 80%.

Auto-falha de redeCura e reconfiguração rápida

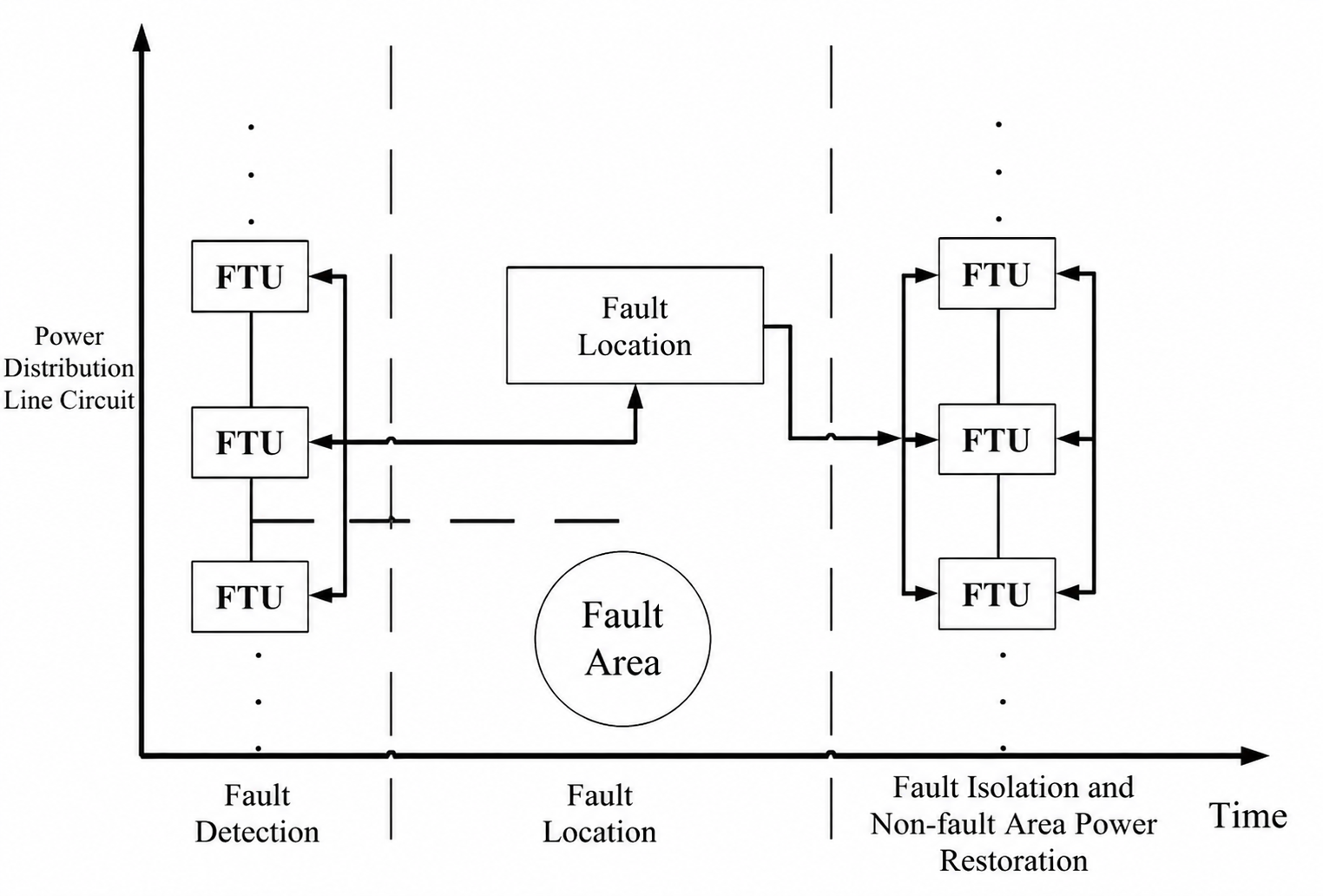

A capacidade de “autocura” das redes inteligentes depende de um processo de circuito fechado: detecção de falhas → localização → isolamento → restauração. Os relés desempenham um papel duplo neste processo:

Isolamento de falhas: Quando ocorre um curto-circuito em uma linha, os relés atuam instantaneamente para separar a seção defeituosa da rede principal.

Reconfiguração automática: Através da lógica de automação do alimentador (FA), os relés coordenam chaves adjacentes para transferir seções não defeituosas para fontes de energia de backup, comprimindo o tempo de restauração de horas para minutos ou até segundos.

Controle preciso de carga e resposta à demanda

Durante períodos de equilíbrio apertado entre oferta e procura de energia, as redes inteligentes utilizam mecanismos de resposta à procura (DR) para regular as cargas do lado do cliente. Os relés não são mais apenas “interruptores físicos”; eles funcionam em conjunto com plataformas de agregação de carga:

Resposta de preço no tempo de uso: Com base nos sinais de preço, os relés desconectam automaticamente ou ajustam nãocargas críticas (por exemplo, aparelhos de ar condicionado, carregadores de veículos elétricos).

Rejeição de carga de emergência: Quando a frequência cai, os relés desconectam sequencialmente as cargas interrompíveis de acordo com a prioridade, evitando apagões em grande escala.

De acordo com as estatísticas do Departamento de Energia dos EUA, os edifícios comerciais que utilizam relés inteligentes para resposta à procura podem reduzir os picos de carga no verão entre 15% e 25%, com impacto mínimo no conforto dos ocupantes.

Conexão amigável à rede de recursos energéticos distribuídos (DER)

A ampla integração de energia fotovoltaica (PV), energia eólica, armazenamento de energia e veículos elétricos transforma as redes de distribuição de sistemas “radiais unidirecionais” em sistemas “interativos bidirecionais”. As principais tarefas dos relés nos pontos de interconexão DER incluem:

Detecção anti-ilhamento ativa : Quando a tensão da rede é perdida, os relés desconectam rapidamente os geradores distribuídos para evitar operação ilhada que poderia colocar em risco o pessoal de manutenção.

Controle de suavização de energia : Dependendo das condições climáticas, os relés alternam dinamicamente os dispositivos de armazenamento de energia ou ajustam as saídas do inversor para suavizar as flutuações de energia.

Coordenação multifonte : Nas microrredes, os relés servem como “gateway switches” para despachar diferentes fontes de energia de acordo com prioridades económicas ou ambientais

Gerenciamento de saúde de equipamentos durante todo o ciclo de vida

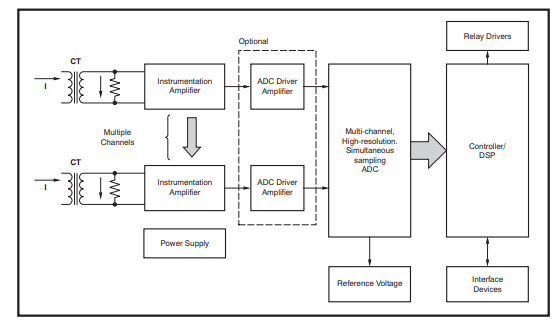

Os relés inteligentes modernos incorporam sensores integrados de temperatura, tensão e corrente e suportam o protocolo de comunicação IEC 61850. Eles podem fazer upload de dados de status, como contagem de operações, desgaste de contato e tempo de operação. As plataformas de manutenção, combinadas com modelos de aprendizado de máquina, prevêem a vida útil restante dos relés, permitindo a manutenção baseada na condição em vez da manutenção programada, reduzindo os custos de O&M em cerca de 30% a 40%.

Aprimoramento de valor tridimensional de relés em redes inteligentes

Tendências de desenvolvimento futuro: do atuador ao “nó de decisão de ponta”

Inteligência e integração de IA

A próxima geração de relés integrará chips de IA de ponta, permitindo o reconhecimento local de recursos de forma de onda para distinguir entre “falhas transitórias induzidas por raios” e “curtos-circuitos permanentes” e selecionar estratégias de religamento de forma autônoma – evitando impactos secundários no sistema devido ao religamento cego. Espera-se que os relés inteligentes de autoaprendizagem entrem em projetos piloto por volta de 2028.

Definido por software e virtualização

Com o surgimento do conceito de sistema de energia definido por software, a lógica de proteção do relé não será mais codificada como parâmetros fixos de hardware, mas será carregada sob demanda por meio de aplicativos baseados em nuvem. Por exemplo, o mesmo hardware pode executar uma estratégia de “energia anti-reversa fotovoltaica” durante o dia e mudar para uma estratégia de “gerenciamento de carga/descarga de armazenamento de energia” à noite, alcançando “um dispositivo, múltiplos usos”.

Operação de alta frequência e amplaSemicondutores Bandgap

A maturação dos dispositivos de carboneto de silício (SiC) e nitreto de gálio (GaN) está impulsionando sólidosrelés de estado para comutação de alta frequência em nível de MHz. Isso reduzirá o volume de relés usados em transformadores eletrônicos de potência (PET) e redes de distribuição CC de média tensão (MVDC) em mais de 50%, ao mesmo tempo em que reduzirá as perdas para umterço das soluções convencionais.

Operação e manutenção acionadas por gêmeos digitais

No futuro, cada relé terá um “espelho virtual” em uma plataforma digital dupla, refletindo seus estados elétricos, térmicos e mecânicos em tempo real. Através da simulação, os possíveis modos de falha podem ser previstos com semanas de antecedência, permitindo a substituição no intervalo de tempo ideal – alcançando verdadeiramente “zero tempo de inatividade não planejado”.

Conclusão

Como um componente “pequeno, mas crítico” das redes inteligentes, os relés evoluíram de simples interruptores eletromecânicos para terminais inteligentes multifuncionais que integram detecção, comunicação, controle e computação. Eles desempenham um papel insubstituível na melhoria da eficiência da utilização de energia, no aumento da confiabilidade do fornecimento e na garantia da segurança do sistema. Enfrentando futuras redes com elevada penetração de energias renováveis, elevado conteúdo electrónico de potência e elevada digitalização, os relés continuarão a evoluir no sentido de serem mais inteligentes, mais rápidos, mais flexíveis e mais fiáveis. A inovação tecnológica, juntamente com os esforços de normalização, impulsionarão conjuntamente a indústria de relés a fornecer um apoio subjacente sólido aos objectivos globais de neutralidade carbónica.
