Por que a comutação DC se comporta de maneira diferente em alta potência
A comutação de corrente contínua em alta tensão é um problema de engenharia fundamentalmente diferente da comutação de corrente alternada. Num circuito CA, a corrente naturalmente cruza zero cerca de cem vezes por segundo, dando a qualquer dispositivo de interrupção um momento interno onde o arco entre a abertura dos contatos pode se extinguir com o mínimo de energia. Um circuito CC não possui esse ponto de cruzamento. Uma vez que a corrente está fluindo através de uma carga indutiva, um banco de baterias ou um cabo de carregamento, a corrente continua empurrando até que algo a separe ativamente, e esse evento de separação é onde a maior parte da dificuldade de engenharia em um relé CC de alta tensão realmente vive.
Esta distinção é extremamente importante nas novas infra-estruturas energéticas. Cadeias solares, racks de armazenamento de energia de bateria, pilhas de carregamento de veículos elétricos e links de transmissão HVDC transportam corrente contínua sustentada em níveis de tensão que eram raros nos projetos elétricos convencionais há uma década. Um relé classificado para um circuito CA doméstico não tem relevância significativa para essas aplicações, e tratar a comutação CC como um simples exercício de redução de capacidade do hardware CA é um dos erros de projeto mais comuns no planejamento do sistema em estágio inicial.
1500V Teto típico de barramento CC em cadeias solares de serviços públicos
800V Arquitetura comum para plataformas de carregamento rápido de veículos elétricos
±800kV Ordem de grandeza para transmissão HVDC de longa distância
Como a interrupção de contato difere entre CA e CC

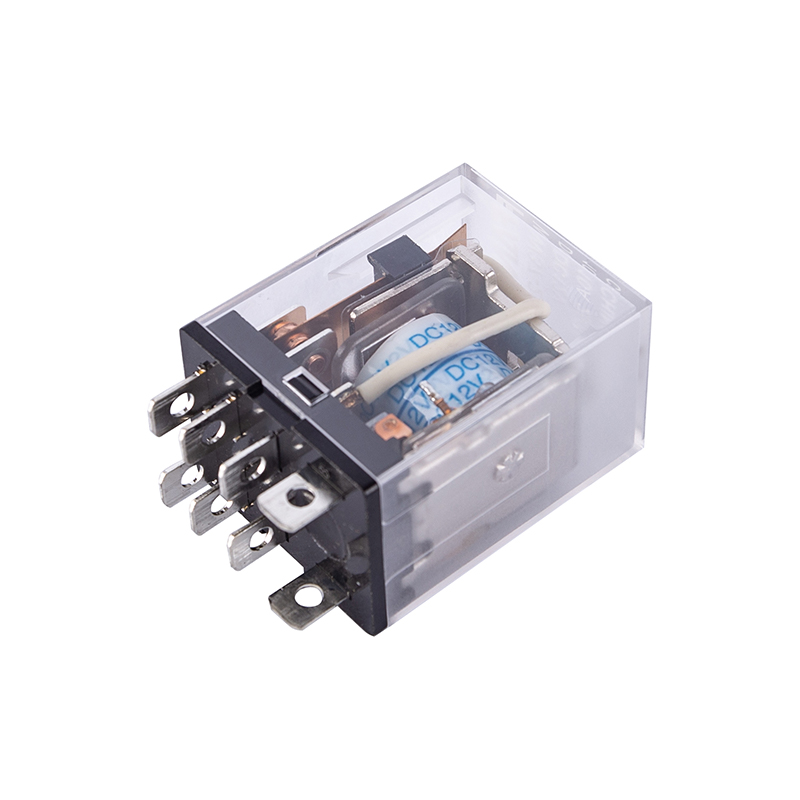

Quando um relé mecânico abre sob carga, a separação física dos contatos não interrompe instantaneamente o fluxo de corrente. Um arco condutivo se forma na lacuna, sustentado pela energia armazenada no circuito e, em cargas indutivas, pelo campo magnético em colapso. Em um circuito CA, esse arco é autolimitado porque a corrente está caminhando para zero de qualquer maneira. Em um circuito CC, o arco deve ser extinto ativamente por meio de geometria de contato, estruturas magnéticas de explosão, câmaras cheias de gás ou um elemento de comutação de estado sólido que remova totalmente a lacuna mecânica da equação.
O diagrama abaixo ilustra por que a ausência de cruzamento por zero altera a estratégia de interrupção. No lado CA, a energia é dissipada em rajadas curtas em torno de cada cruzamento. No lado CC, o arco precisa ser extinto à força, e é por isso que o hardware CC de alta tensão depende de lacunas de contato maiores, ímãs de explosão mais fortes e, às vezes, câmaras seladas e enriquecidas com hidrogênio para separar o arco mais rápido do que ele pode reiniciar.
Onde os novos sistemas de energia dependem de comutação de alta potência
A novo relé de energia não é uma categoria única de produto, mas sim uma filosofia de projeto aplicada em diversas aplicações distintas, cada uma com seu próprio ciclo de trabalho e perfil de falhas.
- Caixas solares e caixas combinadoras, onde o relé deve isolar um conjunto CC ativo durante a manutenção ou eliminação de falhas, sem risco de arco sustentado.
- Sistemas de armazenamento de energia de bateria, onde os dispositivos de comutação gerenciam os caminhos de carga e descarga e devem responder rapidamente a eventos térmicos ou de sobrecorrente.
- Contatores integrados em veículos elétricos e pilhas de carregamento rápido CC, que circulam com frequência e devem tolerar altas correntes de partida e vibrações.
- Desconexões do inversor ligadas à rede, que isolam os lados CC e CA durante o comissionamento, resposta a falhas ou manutenção programada.
- Estações conversoras HVDC, onde os dispositivos de comutação operam na fronteira entre as tensões de nível de transmissão e os sistemas auxiliares da estação.
Cada um desses contextos impõe demandas diferentes ao material de contato, à vedação do invólucro e à lógica de controle, mas eles compartilham um requisito: o elemento de comutação deve interromper a corrente CC de forma previsível, repetidamente e sem se degradar mais rapidamente do que o restante do sistema ao seu redor.
Parâmetros principais que definem a capacidade de comutação
A seleção de um dispositivo de comutação para novos trabalhos de energia se resume a combinar alguns parâmetros com o ciclo de trabalho real do circuito, não apenas com a tensão da placa de identificação do sistema.
| Parâmetro | Faixa Típica | Por que é importante |
|---|---|---|
| Classe de tensão nominal | 450V a 1500V CC | Determina a folga de contato e a folga de isolamento necessária para evitar descargas elétricas |
| Corrente de comutação nominal | 10A a 400A | Define o estresse térmico e mecânico que os contatos veem em cada operação |
| Material de contato | Liga de prata ou composto de tungstênio | Afeta a resistência à soldagem e à erosão sob arcos repetidos |
| Vida mecânica | 100.000 a 1.000.000 ciclos | Prevê intervalos de manutenção em aplicações de alto ciclo, como carregamento de veículos elétricos |
| Resistência dielétrica | Isolamento de 2,2kV a 4kV | Protege os circuitos de controle contra transientes laterais de alta tensão |
| Faixa de operação ambiente | -40C a 85C | Confirma a adequação para instalações externas ou montadas em gabinete |
Um dispositivo classificado apenas pela sua corrente de estado estacionário ainda pode falhar em serviço se a sua classificação de interrupção sob condições de falta nunca tiver sido verificada em relação à corrente de curto-circuito real disponível naquele ponto do sistema.
Comutação eletromecânica versus comutação de estado sólido
A escolha entre um relé eletromecânico e um Relé de estado sólido trifásico ou dispositivo de estado sólido monofásico raramente se trata de qual é universalmente melhor. Trata-se de qual modo de falha é mais aceitável em uma determinada aplicação.
| Aspecto | Relé Eletromecânico | Relé de estado sólido |
|---|---|---|
| Velocidade de comutação | Milissegundos, limitados por deslocamento mecânico | Microssegundos, limitados pela resposta do semicondutor |
| Desgaste de contato | Degrada com contagem de ciclos e exposição ao arco | Sem desgaste mecânico, mas sujeito a estresse térmico |
| Isolamento galvânico | Entreferro físico quando aberto | Depende do projeto de isolamento interno |
| Comportamento térmico | Calor concentrado nos pontos de contato | Calor distribuído pela junção semicondutora, precisa de dissipador de calor |
| Estado audível e visual | Clique mecânico claro, lacuna visível | Operação silenciosa, o estado deve ser detectado eletronicamente |
| Ajuste típico | Isolamento de alta corrente pouco frequente, desconexões de segurança | Ciclagem de alta frequência, tempo preciso, cargas sensíveis |
Na prática, um Relé de estado sólido DC para DC é frequentemente escolhido onde a frequência de ciclagem é alta e silenciosa, a operação livre de desgaste é mais importante do que a garantia de uma folga mecânica visível. Um eletromecânico relé de potência tende a permanecer o padrão mais seguro onde uma desconexão física é necessária para segurança do pessoal durante a manutenção.
Lendo um circuito típico de relé de comutação
Compreender um circuito básico de relé de comutação ajuda a esclarecer por que os componentes de supressão de arco são colocados onde estão. O diagrama abaixo mostra um caminho de comutação CC simplificado com uma rede amortecedora posicionada através do contato para absorver a energia liberada no momento da interrupção.
O amortecedor não impede a formação do arco, mas dá à energia liberada um lugar para ir além do entreferro, o que encurta a duração do arco e reduz a erosão de contato ao longo da vida útil do dispositivo.
Compreendendo as classificações de corrente de comutação de relés
Uma das especificações mais mal interpretadas em uma folha de dados é a corrente de comutação do relé, principalmente porque um único número raramente conta toda a história. A maioria dos dispositivos carrega pelo menos três valores de corrente distintos, e combiná-los é uma causa comum de falha prematura de campo.
- Corrente contínua, que os contatos podem suportar indefinidamente depois de fechados, assumindo resfriamento adequado.
- Faça a corrente, a irrupção que os contatos devem tolerar no instante do fechamento, que pode atingir níveis bem acima dos níveis de estado estacionário em cargas capacitivas ou de partida de motor.
- Corrente de interrupção, o valor que os contatos podem interromper com segurança sem fechar a soldagem ou sofrer danos excessivos do arco, que é quase sempre inferior à classificação contínua em aplicações CC.
Um dispositivo dimensionado apenas para corrente contínua ainda pode falhar catastroficamente se a classificação da corrente de interrupção nunca for verificada em relação ao pior cenário de falha que o circuito poderia apresentar de forma realista.
Uma lista de verificação prática de seleção
Antes de especificar um dispositivo de comutação para um novo projeto de energia, é útil trabalhar com um conjunto curto e ordenado de perguntas, em vez de começar com uma família de produtos preferida.
- Confirme a tensão real do barramento CC, incluindo a tensão de circuito aberto do pior caso sob condições frias para painéis solares.
- Estabeleça a corrente contínua, a corrente de partida e a corrente de falta de pior caso separadamente.
- Decida se o isolamento mecânico é um requisito regulamentar ou de segurança para a aplicação.
- Estime a contagem de ciclos esperada ao longo da vida útil para avaliar a adequação mecânica versus a adequação do estado sólido.
- Verifique a temperatura ambiente, a altitude e as condições do gabinete em relação à classificação ambiental do dispositivo.
- Verifique a resistência dielétrica em relação ao isolamento necessário entre os circuitos de controle e de potência.
- Revise os requisitos de certificação relevantes para a região de instalação e o tipo de aplicação.
Modos de falha comuns e como os projetos os abordam
Falhas de campo em hardware de comutação CC de alta potência tendem a se agrupar em torno de um pequeno número de mecanismos recorrentes, cada um dos quais aponta para uma resposta específica do projeto.
| Modo de falha | Causa subjacente | Mitigação Típica |
|---|---|---|
| Soldagem por contato | Corrente excessiva de partida ou falha no fechamento | Maior força de contato, melhor seleção de liga de contato |
| Arco sustentado | Folga de contato insuficiente ou campo de explosão para tensão CC | Estruturas magnéticas de explosão, câmaras de arco seladas |
| Redução térmica em serviço | Má dissipação de calor da resistência de contato | Revestimento de contato aprimorado, design de ventilação do gabinete |
| Tropeço incômodo | Inrush interpretado erroneamente como uma condição de falha | Temporização coordenada entre a lógica de proteção e o dispositivo de comutação |
| Desgaste mecânico prematuro | Contagem de ciclos excedendo a vida mecânica nominal | Migração para comutação de estado sólido para serviço de alta frequência |
Perguntas frequentes
Q1: Por que um relé classificado para CA não pode simplesmente ser reutilizado para comutação CC?
Porque a corrente CA cruza o zero naturalmente muitas vezes por segundo, dando ao arco um ponto interno para extinção. A corrente CC não tem tal cruzamento, portanto, um relé sem intervalo de contato com classificação CC adequada, projeto de explosão ou câmara de arco sofrerá arco sustentado e danos rápidos no contato se usado em um circuito CC com tensão semelhante.
Q2: Qual é a diferença entre corrente de abertura e corrente de interrupção?
Tornar atual é a irrupção que os contatos experimentam no momento do fechamento, que pode ultrapassar os níveis de estado estacionário. A corrente de interrupção é o valor que os contatos podem interromper com segurança sem soldagem ou danos excessivos ao arco e, em aplicações CC, é normalmente o valor mais limitante dos dois.
Q3: Quando um relé de estado sólido faz mais sentido do que um eletromecânico?
A comutação de estado sólido tende a se ajustar melhor onde a frequência de ciclagem é alta, a operação silenciosa e sem desgaste é valiosa e o tempo preciso é importante. Os dispositivos eletromecânicos continuam sendo preferíveis onde uma desconexão física visível é necessária para segurança do pessoal ou conformidade regulatória.
P4: Como a classificação de vida mecânica se traduz em planejamento real de manutenção?
A vida mecânica é geralmente expressa em uma contagem de ciclos sob condições de carga especificadas. Dividindo esse número pelo número esperado de operações de comutação por dia ou mês, obtém-se uma estimativa aproximada de quando a substituição de contatos ou a substituição completa da unidade deve ser programada.
Q5: Uma classificação de tensão mais alta sempre significa um dispositivo de comutação mais volumoso?
Geralmente sim, uma vez que classes de tensão CC mais altas exigem folgas de contato maiores, maior folga de isolamento e, em muitos casos, estruturas ativas de supressão de arco, o que aumenta o tamanho físico do gabinete em comparação com um equivalente de tensão mais baixa.
