Relé de nova energia de alta corrente FH63NE 120A - projetado para armazenamento de energia fotovoltaica e fontes de alimentação industriais

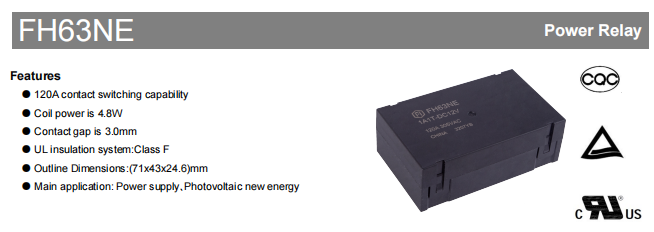

O FH63NE é um equipamento de alto desempenho e alta corrente novo relé de energia desenvolvido pela FANHAR para novos sistemas fotovoltaicos (PV) de energia e fornecimento de energia. Ele possui capacidade de comutação de contato de 120A, dimensões de 71 mm × 43 mm × 24,6 mm, um sistema de isolamento Classe F UL e uma folga de contato de 3,0 mm. Com excelente desempenho elétrico, design de segurança robusto e certificações internacionais abrangentes, o FH63NE tornou-se a escolha ideal para aplicações exigentes, como inversores fotovoltaicos, sistemas de armazenamento de energia e fontes de alimentação industriais.

Num contexto de rápido crescimento na nova indústria energética, a capacidade instalada de inversores fotovoltaicos e sistemas de conversão de energia (PCS) tem aumentado significativamente, impulsionando a procura de novos relés de energia correspondentes. Como principais componentes de comutação eletrônica em pilhas de carregamento de EV, inversores fotovoltaicos e sistemas de armazenamento de energia, os novos relés CA de energia devem atender a requisitos rigorosos de alta tensão, alta corrente, alta resistência de isolamento e longa vida elétrica. O FH63NE foi desenvolvido precisamente em resposta a esta tendência da indústria, atendendo efetivamente à necessidade urgente do mercado por relés de alta corrente e alta confiabilidade.

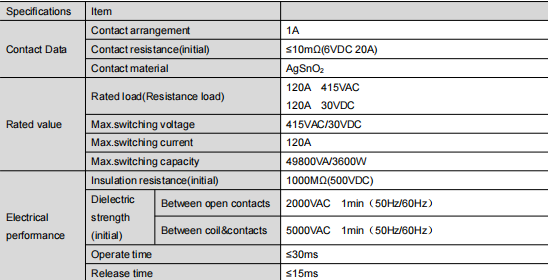

Principais especificações elétricas: capacidade de carga, resposta, isolamento e material de contato

Alta capacidade de carga

O FH63NE is rated for 120A 415VAC (resistive load) and 120A 30VDC. Maximum switching voltage is 415VAC/30VDC, and maximum switching capacity reaches 49800VA (AC) or 3600W (DC). This robust load capability enables it to reliably handle frequent high-current switching operations in new energy systems.

Resposta rápida e longa vida

O relé apresenta um tempo de operação ≤30ms e tempo de liberação ≤15ms para resposta rápida. A resistência mecânica é de 1 × 10⁶ operações. A vida elétrica também atinge operações de 1×10⁶ sob temperatura ambiente de 85°C com carga resistiva de 120A 415VAC (ON/OFF = 1s/9s). Essa resistência é excelente entre relés similares de alta corrente e atende aos requisitos de estabilidade de longo prazo dos sistemas fotovoltaicos.

Isolamento Superior e Resistência Dielétrica

O FH63NE offers outstanding insulation performance: initial insulation resistance is 1000MΩ (tested at 500VDC). Dielectric strength is 2000VAC/1min between open contacts and 5000VAC/1min between coil and contacts. Surge voltage withstand capability is 10kV (1.2/50μs), and surge current can withstand 400A at 350VDC for 4ms. These specifications ensure safe operation under harsh conditions such as grid fluctuations and lightning strikes.

Material de contato avançado

O FH63NE employs AgSnO₂ (silver tin oxide) contact material. AgSnO₂ composites, with their excellent conductivity, arc erosion resistance, and environmental friendliness, have become the ideal replacement for toxic AgCdO and are widely used in EV charging infrastructure and other applications. Silver tin oxide is currently the most environmentally friendly low-voltage contact material for replacing toxic silver cadmium oxide, offering excellent anti-welding and arc erosion resistance. This material choice ensures contact reliability and long life under frequent high-current switching.

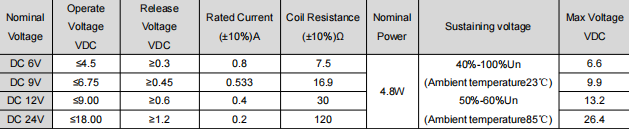

Especificações da bobina e design com eficiência energética

O FH63NE is available in four coil voltage options: DC 6V, 9V, 12V, and 24V. Coil power consumption is only 4.8W at 23℃ ambient temperature. Detailed parameters are as follows:

Dicas de seleção:

O coil rated voltage should match the control system supply, considering power fluctuations.

Para reduzir o aquecimento da bobina, use a função de tensão de retenção (40%~100% Un), mas certifique-se de que a tensão de retenção não seja inferior à tensão de operação e não exceda a tensão contínua máxima.

A resistência da bobina aumenta em 85 ℃ e a tensão de operação mudará de acordo; permitir margem suficiente em aplicações práticas.

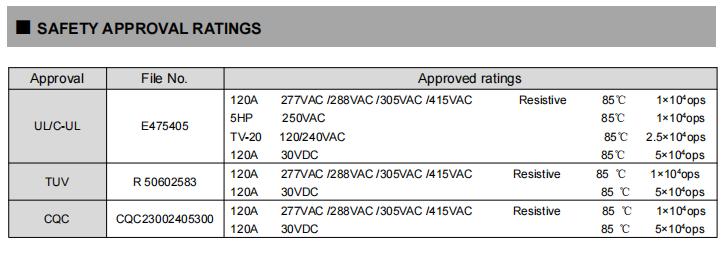

Aprovações e conformidade de segurança

O FH63NE has obtained three major international certifications: UL, TUV, and CQC, covering multiple load types as detailed below:

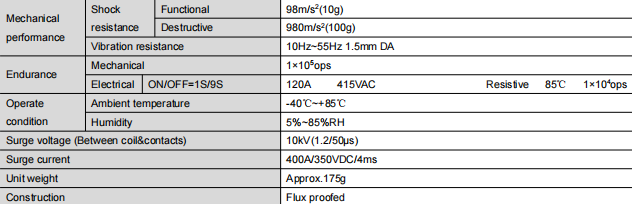

Adaptabilidade Ambiental e Desempenho Mecânico

O FH63NE operates over an ambient temperature range of -40℃ to 85℃ and humidity range of 5% to 85% RH. With UL Class F insulation material, it ensures stable operation even at high temperatures. Vibration resistance: 10Hz~55Hz, 1.5mm amplitude; shock resistance: functional 98m/s² (10g), destructive 980m/s² (100g).

O product features a flux-proofed construction, suitable for PCB wave soldering. Recommended soldering temperature is 260℃±5℃ for 3–5 seconds. Unit weight is approximately 175g, with a compact design for easy system integration.

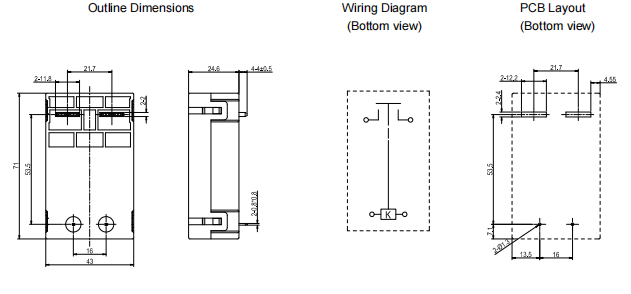

Dimensões e notas de instalação

Dimensões do contorno: 71×43×24,6 mm (C×L×A).

Espaçamento de pinos e layout de PCB: Para dimensões sem tolerâncias especificadas, tolerância ≤1mm ±0,2mm, tolerância de 1mm~5mm ±0,3mm, tolerância ≥5mm ±0,5mm; A tolerância não especificada do layout da PCB é sempre ± 0,1 mm.

Soldagem: Terminais de carga de cobre – temperatura de soldagem recomendada 260°C±5°C, tempo de 3 a 5 segundos; evite altas temperaturas prolongadas para evitar danos à bobina ou aos contatos.

Proteção: Estrutura à prova de fluxo, resistente à contaminação por fluxo de solda por onda, mas não deve ser imersa em solventes de limpeza.

Manuseio: Evite quedas ou impactos externos para evitar deformação do contato ou desvio de parâmetro.

Cenários típicos de aplicação

Com sua capacidade de comutação de alta corrente de 120A e alta confiabilidade, o FH63NE é usado principalmente em:

Nova energia fotovoltaica : Suporta string fotovoltaica e controle de loop de alta corrente, adequado para desconexão de segurança do lado CA em sistemas de energia solar.

Fontes de alimentação : Comutação de carga para fontes de alimentação industriais e sistemas UPS.

Pilhas de carregamento de EV : Controle liga/desliga de corrente para equipamentos de carregamento de veículos elétricos.

Sua ampla faixa de temperatura operacional e excelente design de isolamento e resistência à tensão o tornam particularmente adequado para ambientes industriais e externos agressivos.
