Relé de nova energia da série W12T-50: alta carga, alto isolamento, múltiplas especificações, projetado para novos equipamentos de energia

Projeto de alto isolamento para aumentar a segurança operacional do sistema

Os novos equipamentos de energia operam sob condições de alta tensão durante longos períodos, exigindo rigorosamente o desempenho do isolamento do relé. O W12T-50 adota um sistema de isolamento Classe F UL. A tensão de ruptura entre a bobina e os contatos é de 2.500 VCA para o tipo padrão e até 4.000 VCA para o tipo de alta tensão. A rigidez dielétrica entre contatos abertos é de 1.500 VCA por 1 minuto e a resistência de isolamento inicial é ≥1.000 MΩ (medida a 500 VCC). Esses recursos de projeto ajudam a melhorar o isolamento elétrico e fornecem proteção confiável para uma operação segura e estável do sistema.

Estável e confiável, adequado para ambientes industriais complexos

Além do desempenho elétrico, o W12T-50 também enfatiza a confiabilidade mecânica e a adaptabilidade ambiental. O relé opera de forma estável dentro de uma faixa de temperatura ambiente de –40°C a 85°C e uma faixa de umidade de 5% a 90%. Sua vida mecânica atinge 5×10⁶ operações, atendendo às demandas de operação frequente de longo prazo. O produto também apresenta boa resistência ao choque (choque funcional 98m/s², choque destrutivo 980 m/s²) e resistência à vibração (10 Hz~55 Hz, amplitude dupla de 1,5 mm), tornando-o adequado para equipamentos de bordo e sistemas de controle industrial onde alta confiabilidade é necessária.

Várias opções de tensão de bobina e consumo de energia para se adequar a diferentes sistemas de controle

Para acomodar vários circuitos de controle, o W12T-50 é oferecido em duas versões de consumo de energia de bobina: tipo padrão e tipo sensível. O tipo padrão tem um consumo de energia da bobina de aproximadamente 1,2 W e está disponível em seis classificações de tensão CC: 5V, 6,5V, 12V, 24V, 48V e 110V. O tipo sensível consome cerca de 0,9 W e cobre a mesma faixa de tensão. Ambas as versões têm uma escolhatensão de subida ≤75% da tensão nominal e uma tensão de interrupção ≥10% da tensão nominal. O tempo de operação é ≤20 ms e o tempo de liberação é ≤10 ms. O design unificado da bobina atende às necessidades de diferentes sistemas de controle e permite uma seleção flexível com base na capacidade do inversor.

Dois tipos de proteção para atender diferentes ambientes operacionais

O W12T-50 está disponível em dois estilos de gabinete: selado com plástico e à prova de fluxo. O tipo selado de plástico é totalmente fechado, evitando efetivamente a entrada de gases nocivos, como H₂S, SO₂, NO₂, bem como poeira. É recomendado para ambientes agressivos, como locais industriais e pilhas de carregamento externas. O tipo à prova de fluxo evita apenas a penetração do fluxo durante a soldagem e é adequado para equipamentos internos limpos. Conselhos de seleção: para ambientes limpos, recomenda-se o tipo à prova de fluxo; para ambientes impuros (contendo H₂S, SO₂, NO₂, poeira e outros poluentes), o tipo selado com plástico é a escolha preferida.

Design compacto para fácil integração de equipamentos

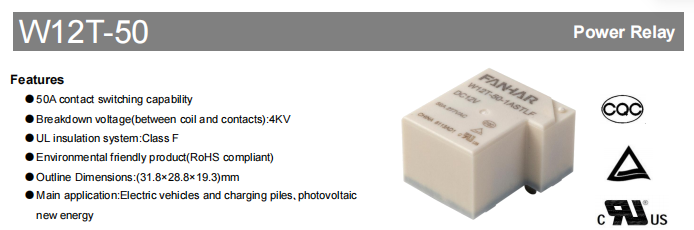

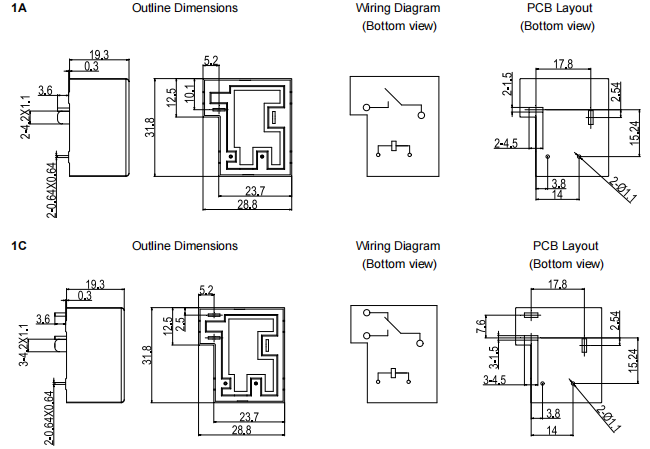

O W12T-50 adota um design de plataforma compacta unificada com dimensões externas de 31,8×28,8×19,3 mm. Para dimensões sem tolerâncias especificadas: dimensões ≤1 mm têm tolerância de ±0,2 mm; dimensões >1 mm e <5 mm têm tolerância de ±0,3 mm; dimensões ≥5 mm têm uma tolerância de ±0,5 mm. Para layouts de PCB, as dimensões não especificadas são sempre ±0,1 mm. Dimensões de montagem padrão e layouts de pinos facilitam a rápida integração e atualizações de produtos para fabricantes de equipamentos.

Áreas de aplicação típicas

Com sua alta capacidade de comutação de carga, alto desempenho de isolamento e design de plataforma maduro, o W12T-50 pode ser amplamente utilizado nos seguintes campos:

Veículos elétricos : controle do circuito principal em sistemas de gerenciamento de bateria BMS

Pilhas de carregamento : proteção liga/desliga nos terminais de saída CA/CC

Nova energia fotovoltaica : comutação de circuito em inversores e caixas combinadoras Nessas aplicações, o relé executa principalmente funções como controle de potência, comutação do circuito principal e précontrole de carga, fornecendo soluções de controle de corrente estáveis e confiáveis para o sistema.
