Relé de potência W15-2

A Série W15-2 é um equipamento de alto desempenho relé de potência destinado ao uso em aplicações de controle de carga média a alta. Em seu cerne está a capacidade de comutação independente de 12A de conjunto duplo, que permite que dois circuitos sejam controlados de forma confiável, simultaneamente ou individualmente. Isso fornece uma solução flexível para eletrodomésticos, sistemas de controle industrial, equipamentos de automação e sistemas de energia. Graças à sua tensão suportável de isolamento de até 5kV, faixa de temperatura operacional estendida de -40°C a 105°C e design ecológico compatível com RoHS, ele oferece alta confiabilidade e longa vida útil em ambientes de aplicação diversos e exigentes.

Principais vantagens

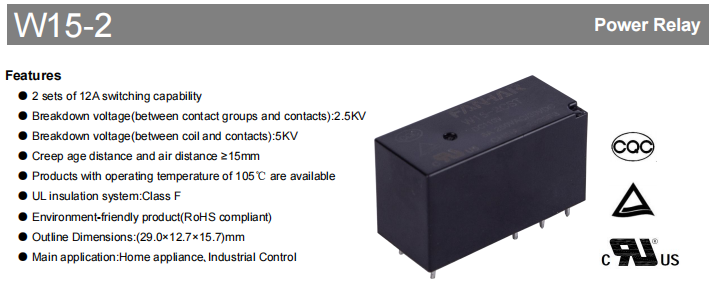

A Série W15-2 combina excelente desempenho e durabilidade em suas pequenas dimensões de 29,0×12,7×15,7mm.

Controle independente de canal duplo: A série W15-2 combina excelente desempenho e durabilidade em suas pequenas dimensões de 29,0 × 12,7 × 15,7 mm.

Isolamento elétrico robusto: a tensão suportável de 5KV entre a bobina e os contatos suprime efetivamente a interferência e protege o lado de controle de baixa tensão.

Robustez ambiental superior: Oferecido em uma versão de alta temperatura de 105 ℃ com opções de vedação resistentes a poeira e contaminação, ele suporta poeira industrial, umidade e gases corrosivos (por exemplo, H₂S, SO₂).

Conformidade Ambiental Global: É totalmente compatível com RoHS e atende aos padrões de produção verde e às regulamentações internacionais de acesso ao mercado.

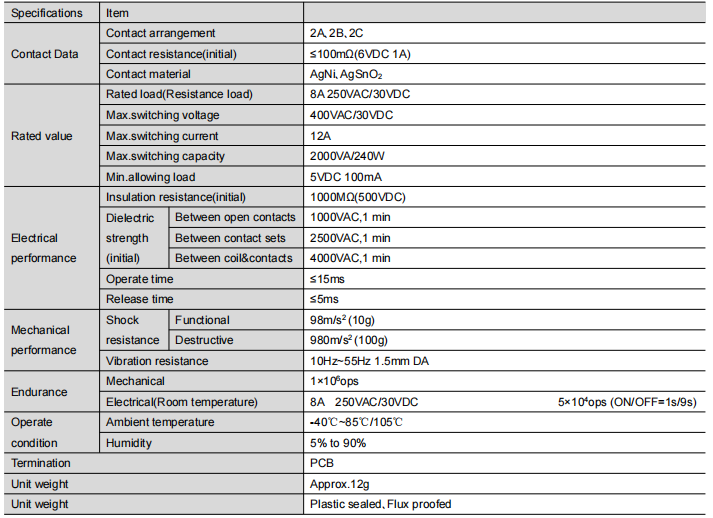

Especificações técnicas detalhadas

Sistema de contato: flexível e confiável

Opções de configuração: Existem três tipos de formulário: 2A (normalmente aberto), 2B (normalmente fechado) e 2C (comutação). Eles podem ser usados ​​para acomodar diversos requisitos de controle.

Ciência dos Materiais:

Contatos AgNi: uma escolha versátil que oferece condutividade e estabilidade de contato.

Contatos AgSnO₂: Ideal para cargas indutivas como motores e bobinas de relé, este produto foi projetado para cargas desafiadoras e apresenta resistência a arco e desgaste.

Desempenho elétrico: A classificação máxima para a carga é 8A a 250VAC/30VDC, a capacidade máxima de comutação é 12A/400VAC e a resistência de contato inicial é ≤100mΩ. Isso garante uma condução de alta eficiência.

Isolamento e barreira de segurança

Resistência de isolamento ≥1000MΩ (a 500VDC).

Rigidez dielétrica abrangente: 1.000 VCA entre contatos abertos, 2.500 VCA entre conjuntos de contatos e 4.000 VCA entre a bobina e os contatos, tudo por um minuto.

Distância de fuga e folga ≥15mm, proporcionando isolamento de segurança de alta confiabilidade.

Desempenho Mecânico e Dinâmico

Resposta Rápida: O controle em tempo real só é garantido se o tempo de operação não for superior a 15 ms e o tempo de liberação não for superior a 5 ms.

Longa vida útil: A longevidade mecânica atinge até 1.000.000 de operações; a resistência elétrica permanece prolongada sob carga nominal.

Construção Robusta: Resiste à vibração (10–55 Hz, amplitude de 1,5 mm) e choques destrutivos de até 100 g, tornando-o adequado para condições adversas.

Compatibilidade de bobina e unidade

Acomoda 12 tensões comuns variando de 3VDC a 110VDC, facilitando a integração perfeita com PLCs e controladores predominantes.

Exemplos típicos: variante 12VDC (tensão operacional ≤9,0VDC, resistência da bobina 360Ω); Variante 24VDC (Tensão de operação ≤18,0VDC, resistência da bobina 1440Ω), ambas exibindo baixo consumo de energia de aproximadamente 400mW.

Configuração de Adaptabilidade Ambiental

Temperatura: Versão padrão: -40℃ a 85℃; Versão de alta temperatura: até 105°C.

Umidade: 5% a 90% UR.

Opções de vedação:

Tipo à prova de fluxo: Este produto é adequado para ambientes internos limpos, como aqueles encontrados em eletrônicos de consumo e dispositivos de comunicação.

Tipo selado de plástico: É obrigatório para ambientes industriais e externos onde há poluição por gases corrosivos ou poeira.

Certificações globais, sua garantia

A Série W15-2 possui as principais certificações internacionais que são o seu passaporte para a distribuição global de produtos.

Certificação UL/C-UL (E475405): Reconhece classificação de carga de 8A 250VAC/30VDC, suportando cargas de motor e iluminação.

Certificação TUV (R 50332875): Abrange todas as configurações de contato, certifica carga de 12A e operação em alta temperatura de 105°C.

Certificação CQC da China (CQC15002137649): Está em conformidade com os requisitos de Certificação Compulsória de Produto da China.

Sistema de isolamento: Os materiais isolantes UL Classe F (155 ℃) garantem desempenho consistente sob condições prolongadas de alta temperatura.

Aplicações Típicas e Guia de Seleção

Amplas áreas de aplicação:

Eletrodomésticos: Compressores de ar condicionado, motores de máquinas de lavar, controle de eletrodomésticos de alta potência.

Controle Industrial: Módulos de saída PLC, partida/parada de motor, comutação de aquecedor.

Equipamentos de automação: Braços robóticos, transportadores, controle de linha de montagem.

Gerenciamento de energia: comutação de transferência UPS, controle de inversor fotovoltaico, controle de circuito de pilha de carregamento EV.

Guia de seleção preciso:

Formato do modelo: W15-2AST-XXX

Detalhamento do código:

Contatos: 2A (NA), 2B (NF), 2C (CO)

Vedação: Nil (à prova de fluxo), S (selado por plástico)

Material de contato: Nulo (AgNi), T (AgSnO₂)

Código especial: por exemplo, G (contatos banhados a ouro para microssinais)

Tensão da bobina: 3-110VDC opcional

Conselho de seleção: Escolha estritamente o tipo de vedação com base na descrição da adaptabilidade ambiental e no seu caso de uso específico.

Pontos-chave de instalação e uso

Instalação: Montagem de plug-in PCB. São fornecidos diagramas detalhados de fiação e layout (vista inferior). Tolerância de layout de PCB recomendada: ±0,1 mm.

Soldagem: Para evitar danos térmicos ao invólucro selado, são recomendados procedimentos de soldagem com temperatura regulada.

Notas de uso:

Evite impactos mecânicos ou quedas.

Não recomendado para condições de carga muito baixa abaixo de 5VDC 100mA.

Manutenção: A vida útil prevista é alcançada ao operar sob condições específicas. A avaliação regular do estado de contato e da duração operacional ajuda a manter o desempenho ideal.

Conclusão

O relé da série W15-2, incluindo capacidade de comutação dupla de 12A, desempenho de isolamento, ampla faixa de temperatura e diversas certificações internacionais, é um componente confiável para isolamento elétrico e controle em aplicações domésticas e industriais. Ele fornece desempenho confiável a longo prazo em aplicações padrão e em ambientes agressivos que envolvem altas temperaturas ou poluição.

Se precisar de informações técnicas adicionais, amostras ou assistência com pedidos, entre em contato.
