Relé Industrial FH39

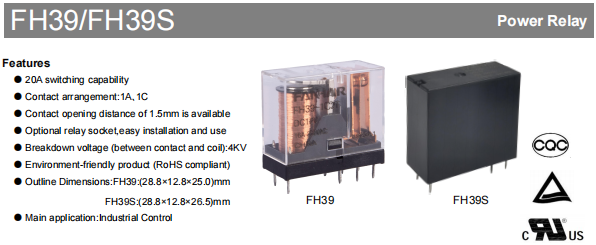

Os relés das séries FH39 e FH39S são relés industriais de alto desempenho projetados especificamente para aplicações de controle industrial. Apresentando uma capacidade máxima de comutação de 20A e disponíveis com arranjos de contato 1A e 1C, eles atendem aos requisitos de diversas necessidades de controle de circuito. Em conformidade com as normas RoHS, estes produtos ecológicos são adequados para ambientes industriais exigentes.

Nos modernos sistemas de controle industrial, a confiabilidade de um relé impacta diretamente na estabilidade operacional de todo o equipamento. Os relés das séries FH39 e FH39S são construídos para essa finalidade – com uma vantagem principal de capacidade de comutação de até 20A, combinada com configurações de contato flexíveis e design elétrico robusto, eles podem lidar com confiança com uma variedade de cenários complexos de aplicações industriais.

Alta capacidade de comutação para cargas exigentes

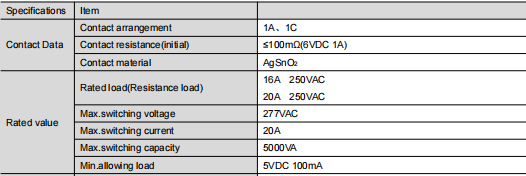

Como relés industriais, a série FH39 se destaca em parâmetros elétricos. Eles suportam duas especificações de carga nominal: 16A e 20A a 250VAC, com tensão máxima de comutação de 277VAC e capacidade máxima de comutação de 5000VA. Isso significa que eles podem lidar de forma confiável com controle de motor, gerenciamento de energia, sistemas HVAC e muito mais.

O material de contato utiliza AgSnO₂ (óxido de prata e estanho), que garante boa condutividade e ao mesmo tempo fornece resistência à soldagem e à erosão por arco. Isto prolonga significativamente a vida útil do produto em aplicações de comutação frequentes. Para atender a diferentes padrões de segurança, a série FH39 também oferece uma opção com folga de contato de 1,5 mm, melhorando ainda mais o isolamento elétrico no estado de contato aberto. Com relação aos arranjos de contatos, estão disponíveis configurações 1A (SPST-NO) e 1C (SPDT), permitindo adaptação flexível a diversos requisitos lógicos de controle.

Alta tensão suportável e proteção multinível para segurança do sistema

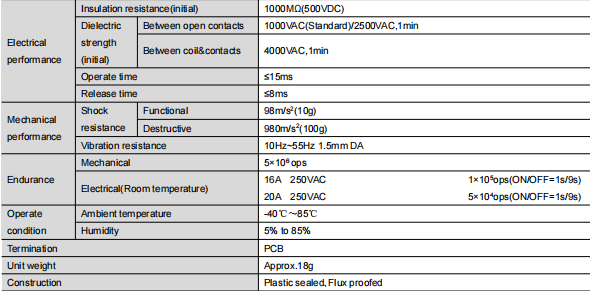

Em ambientes industriais de alta tensão, o desempenho do isolamento entre a bobina e os contatos é crítico. A série FH39 tem um desempenho robusto nesta área: a rigidez dielétrica entre a bobina e os contatos é de até 4.000 VCA, enquanto a tensão suportável entre contatos abertos atende ao padrão 1.000 VCA, com uma versão opcional de alta resistência de 2.500 VCA disponível. Além disso, a resistência de isolamento inicial é superior a 1000MΩ (testada a 500VDC), prevenindo eficazmente os riscos de corrente de fuga e garantindo a segurança geral do sistema.

O design do gabinete do produto também considera a complexidade dos ambientes de uso no mundo real. Para ambientes internos limpos, o tipo à prova de fluxo pode ser selecionado. Se o equipamento for implantado em locais industriais contendo gases corrosivos como H₂S, SO₂, NO₂ ou poeira significativa, o tipo selado com plástico é recomendado para melhor resistência à umidade, poeira e contaminação.

Várias opções de tensão de bobina para adaptação flexível

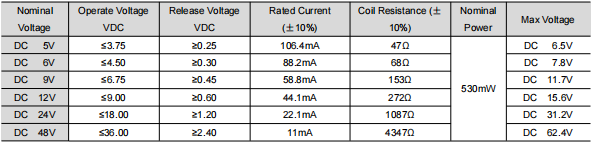

A série FH39 oferece uma variedade de especificações de tensão de bobina de 5V a 48V DC, todas com potência nominal unificada de 530mW. Quer se trate de um módulo de controle eletrônico de baixa tensão ou de um sistema de controle padrão da indústria de 24 V ou 48 V, um modelo correspondente está disponível. As tensões de operação e liberação para cada grau de tensão são razoavelmente projetadas para garantir captação e queda confiáveis, mesmo durante flutuações de tensão. O tempo de operação é ≤15ms e o tempo de liberação é ≤8ms, atendendo aos requisitos de velocidade de resposta da maioria das aplicações de controle industrial.

Estrutura compacta para fácil instalação

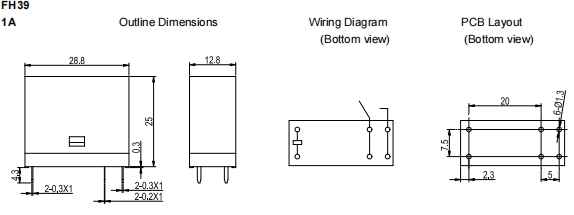

Em equipamentos com espaço de instalação limitado, as dimensões físicas dos componentes muitas vezes tornam-se um fator chave de seleção. O FH39 tem dimensões externas de 28,8 x 12,8 x 25,0 mm, enquanto o FH39S é um pouco mais alto, 28,8 x 12,8 x 26,5 mm. Ambos possuem terminais PCB adequados para inserção e produção automatizadas. Seu design compacto permite fácil instalação em painéis de controle com espaço limitado ou dentro de caixas de distribuição, deixando mais espaço para o layout geral.

Vale ressaltar que um soquete de relé dedicado opcional está disponível para esta série. Isso permite uma rápida fiação e substituição sem solda, reduzindo significativamente o tempo de comissionamento e manutenção do equipamento, diminuindo os custos de manutenção no local e aumentando a flexibilidade de uso.

Durabilidade e Adaptabilidade Ambiental

Com uma resistência mecânica de mais de 5 milhões de operações e excelente resistência elétrica sob cargas nominais, a série FH39 é adequada para tarefas de controle que envolvem ações frequentes. A faixa de temperatura operacional é de -40°C a 85°C, cobrindo a grande maioria dos ambientes industriais internos e externos. A sua adaptabilidade a níveis de humidade de 5% a 85% garante um desempenho estável e fiável mesmo em condições húmidas.

Em termos de resistência ao estresse mecânico, a série FH39 pode suportar choques funcionais de 98 m/s² e choques destrutivos de 980 m/s². Mantém desempenho estável sob condições de vibração (10 Hz a 55 Hz, amplitude dupla de 1,5 mm), demonstrando sua confiabilidade estrutural durante o transporte e operação.

Recomendações de seleção e uso

Para aproveitar totalmente o desempenho dos relés da série FH39, vários pontos devem ser observados durante a instalação e uso: Primeiro, evite deixar cair ou submeter o relé a fortes impactos para evitar afetar a precisão estrutural interna. Segundo, selecione o tipo de gabinete apropriado com base no ambiente real; para locais altamente poluídos, o tipo selado com plástico é essencial. Finalmente, ao projetar o layout da PCB, consulte os requisitos de tolerância na especificação: para dimensões externas ≤1mm, a tolerância deve ser de ±0,2mm; para dimensões entre 1mm e 5mm, a tolerância é de ±0,3mm; para dimensões ≥5mm, a tolerância é de ±0,5mm. Recomenda-se controlar a tolerância do próprio layout da PCB dentro de ±0,1 mm.

Resumo

Com sua alta capacidade de transporte de corrente de 20 A, alta tensão de isolamento de 4.000 VCA, ampla variedade de seleções de bobinas e design estrutural compacto, os relés FH39 e FH39S se destacam como produtos confiáveis no campo de controle industrial, oferecendo desempenho e flexibilidade. Quer sejam usados ​​em equipamentos de automação, sistemas de energia ou módulos de controle de eletrodomésticos, eles fornecem garantia de comutação estável e segura. Se você está procurando um relé industrial econômico para seu próximo projeto, certamente vale a pena considerar a série FH39.
