O guia completo para relés de controle trifásicos: princípios, aplicações e evolução inteligente

Nos modernos sistemas de energia industriais e comerciais, a corrente alternada trifásica é a principal força motriz que alimenta o mundo. Desde motores e compressores de fábrica até ar condicionado central em grandes edifícios, o seu funcionamento estável depende da proteção de um componente chave – o Relé de Controlo Trifásico. Este artigo fornecerá uma análise abrangente deste dispositivo, cobrindo tudo, desde sua definição fundamental até suas aplicações inteligentes. Explicará porque é considerado o “guardião inteligente” dos sistemas de energia industriais.

Definição central: mais do que apenas um switch: uma interface inteligente

Um relé de controle trifásico, também conhecido como "contator" quando se trata de acionar cargas de alta potência, é um dispositivo de comutação operado eletricamente especialmente projetado para fazer, interromper e controlar cargas CA trifásicas. Seu valor principal reside na capacidade de controlar com segurança a comutação de um circuito de alimentação principal trifásico de potência muito maior (por exemplo, 380 V CA ou superior) usando um circuito de sinal de controle de baixa potência (por exemplo, 24 V CC ou 110 V CA). Este projeto consegue “controlar o grande com o pequeno e o forte com o fraco”, isolando fundamentalmente os operadores do perigoso circuito principal de alta tensão.

A principal distinção de um relé padrão reside na sua capacidade de condução de corrente e na finalidade do projeto. Os relés padrão são normalmente usados ​​em circuitos de controle ou para pequenas cargas monofásicas, enquanto os contatos, os sistemas de supressão de arco e a estrutura mecânica de um relé de controle trifásico são reforçados para cargas balanceadas trifásicas, altas correntes de partida durante partida/parada e operação frequente. É essencialmente a interface de execução crítica entre os sistemas de automação e o sistema de energia principal, fornecendo um ponto de conexão padronizado e confiável para integração com CLPs (Controladores Lógicos Programáveis), DCS (Sistemas de Controle Distribuído), soft starters ou sistemas de gerenciamento de energia.

Valor central: uma pedra angular multidimensional para segurança, proteção de ativos e continuidade

A necessidade de implantação de relés de controle trifásicos decorre das rigorosas demandas dos ambientes industriais por segurança, confiabilidade e eficiência.

Barreira de segurança essencial : Fornece uma barreira de segurança vital para o pessoal de operação e manutenção. Os engenheiros podem controlar remotamente equipamentos de alta tensão e alta potência no chão de fábrica a dezenas de metros de distância, dentro da segurança de uma sala de controle de baixa tensão, por meio de botões ou de uma IHM (Interface Homem-Máquina), reduzindo significativamente os riscos associados à operação direta de comutadores de alta tensão.

Proteção de ativos críticos : Motores e outros equipamentos rotativos são ativos industriais essenciais. Seus “assassinos” mais fatais são frequentemente perda de fase, desequilíbrio, sobrecarga e subtensão. Os relés de controle funcionam em conjunto com unidades de proteção termomagnéticas independentes ou relés de sobrecarga eletrônicos para formar um esquema de proteção de camada dupla. Por exemplo, uma condição de perda de fase pode fazer com que a corrente nas duas fases restantes de um motor em funcionamento aumente. Esse aumento pode chegar a 1,73 vezes o normal. Isso pode levar a um rápido superaquecimento e desgaste. O desequilíbrio grave de tensão gera correntes de sequência negativa. Essas correntes causam aquecimento e vibração adicionais. No entanto, o relé pode detectar e interromper o circuito em dezenas de milissegundos, evitando assim danos catastróficos.

Fundação para Continuidade Operacional e Eficiência Energética : O tempo de inatividade não planejado representa uma perda significativa na produção industrial. Através da proteção preventiva, os relés evitam paradas de produção e reparos que duram dias ou até semanas, causados ​​por queima do motor. Eles também garantem que o equipamento opere sob tensão nominal e condições equilibradas. Estudos mostram que um desequilíbrio de tensão de longo prazo de 3,5% pode aumentar a temperatura do motor em 25%, reduzir a eficiência e aumentar o uso de energia. Ao monitorar e fornecer alarmes, os relés estimulam os usuários a melhorar a qualidade da rede, economizando diretamente nos custos de energia.

Capacitador Físico para Automação e Inteligência : É a “unidade” elementar que forma a base de toda lógica de automação contemporânea. Seja implementando uma partida estrela-triângulo para um motor, uma partida/parada sequencial para vários dispositivos ou respondendo a sinais de temperatura/umidade de um sistema de gerenciamento predial, a execução final depende da abertura e fechamento confiáveis ​​de um relé de controle trifásico.

Evolução do monitoramento inteligente: da proteção passiva ao diagnóstico ativo

Os mais recentes relés de controle trifásicos são muito mais do que simples unidades de comutação. Agora eles são capazes de monitorar e diagnosticar a qualidade da energia on-line como parte de suas funções integradas. Eles continuamente “ouvem” e analisam o “estado de saúde” do fornecimento trifásico.

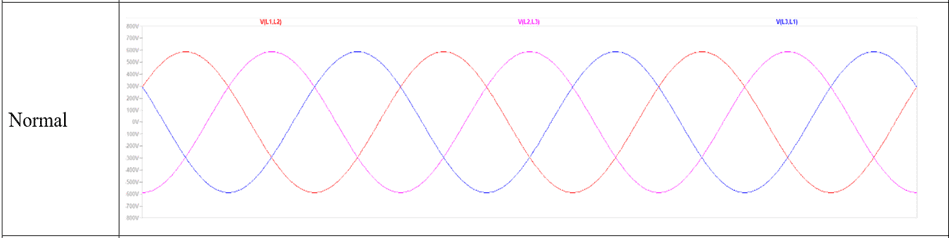

Rede de energia trifásica ideal

As condições anormais monitoradas e protegidas primárias incluem:

Perda de fase: Causada por fusível queimado, soldagem/falha de contato do contator, fios quebrados ou conexões soltas.

Sequência de fase incorreta : Equipamentos com requisitos de sentido de rotação, como bombas e ventiladores, estão suscetíveis a inversões mecânicas ou até mesmo danos se a sequência de fases estiver incorreta.

Desequilíbrio de tensão : Isso é causado pela distribuição desigual da carga monofásica. Também é causado por problemas de rede. E isso é causado por impedância assimétrica. Um desequilíbrio de tensão superior a 2% normalmente requer atenção.

Sobretensão e Subtensão : Flutuações de tensão além da tolerância do equipamento podem danificar o isolamento ou causar torque insuficiente e superaquecimento.

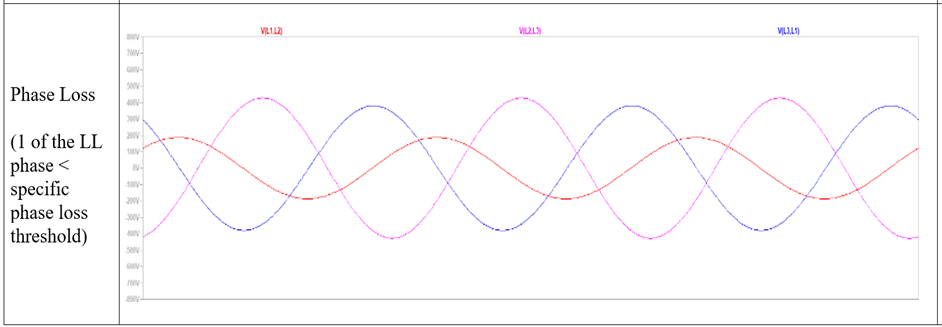

Rede de energia trifásica com perda monofásica

Com base na profundidade funcional, os relés de monitoramento podem ser categorizados como:

Tipo Básico : Monitora a perda de fase e a sequência de fases.

Tipo padrão : Adiciona monitoramento básico para desequilíbrio de tensão, sobre/subtensão.

Tipo Aprimorado/Inteligente: Oferece limites programáveis, atrasos de tempo, cálculos de assimetria e pode integrar monitoramento de corrente, medição de potência e até upload de dados por meio de interfaces de comunicação.

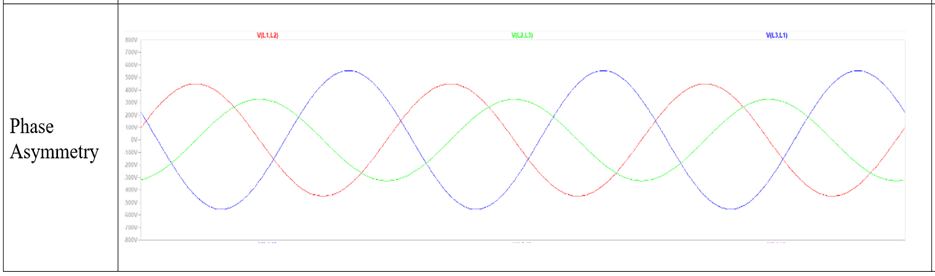

Rede elétrica trifásica com assimetria de fases

Quando qualquer parâmetro excede o limite de segurança predefinido, o circuito lógico interno do relé aciona os contatos de saída para mudar de estado. Isto geralmente é empregado para interromper o circuito de controle do contator principal, parando assim o equipamento. Também pode utilizar um conjunto adicional de contatos auxiliares para acionar alarmes sonoros ou visuais.

Princípio de funcionamento: a combinação engenhosa de eletromagnetismo e ciência de materiais

Funciona com a mesma ideia básica do eletromagnetismo clássico, mas os projetos modernos usam muitas melhorias em materiais e engenharia mecânica.

Energização e Geração de Força : Quando a tensão de controle é aplicada à bobina, o campo magnético gerado magnetiza o núcleo estacionário, atraindo o núcleo móvel (armadura). O material de isolamento e o design do enrolamento da bobina garantem resistência ao calor a longo prazo e tensão de captação precisa.

Transmissão Mecânica e Fechamento de Contato: O movimento da armadura é transmitido através de uma ligação mecânica aos contatos principais e auxiliares. Os contatos principais geralmente consistem em ligas à base de prata (por exemplo, óxido de prata-cádmio ou óxido de prata-estanho), que oferecem boa condutividade e resistência à erosão por arco e baixa resistência de contato. Durante o instante do fechamento do contato, as molas de pressão de contato integradas garantem a pressão de contato inicial, reduzindo o ressalto e o risco de soldagem.

Gerenciamento e quebra de arco: A quebra de altas correntes gera arcos de alta temperatura. Os relés usam tecnologia de rampa de arco com grades de metal para dividir, resfriar e alongar o arco para uma extinção rápida. Isso é fundamental para garantir a vida útil do contato e a capacidade de interrupção segura.

Liberar e redefinir : Assim que o sinal de controle desaparecer, a bobina desmagnetiza. A mola de retorno, que normalmente é mais forte que a mola de contato, empurra rapidamente a armadura de volta à sua posição original. Os contatos se separam o mais rápido possível para minimizar o tempo de formação de arco.

Diagrama típico de fiação do relé de controle trifásico

Componentes principais e guia de seleção científica

Um relé de controle trifásico típico consiste nos seguintes subsistemas de precisão:

Sistema Eletromagnético: Inclui a bobina, a bobina, o núcleo estacionário feito de chapas laminadas de aço silício em forma de E ou U e o núcleo móvel. O design das chapas de aço silício, caracterizado por alta permeabilidade e baixa perda de correntes parasitas, garante alta eficiência, baixo consumo de energia e baixa geração de calor.

Sistema de contato:

Principais Contatos: Existem três pares que transportam a corrente do circuito principal, que possuem uma grande área e altos requisitos de material.

Contatos Auxiliares: Para circuitos de controle, geralmente são projetados plug-ins modulares para configuração flexível, fornecendo sinais Normalmente Aberto (NA) e Normalmente Fechado (NC).

Sistema de supressão de arco: Consiste principalmente em uma cobertura de arco feita de cerâmica ou plástico de alta resistência e um conjunto interno de placas divisoras de aço banhadas a cobre.

Mecanismo e Gabinete: Invólucro de plástico de engenharia ou termofixo de alta resistência que fornece isolamento, proteção (classificação IP) e suporte mecânico.

Método de seleção científica em cinco etapas:

Determine as características da carga: Identifique se a carga é um motor, forno de resistência ou transformador? Os principais parâmetros incluem a corrente de partida do motor (normalmente 5–7 vezes a corrente nominal) e o ciclo de trabalho (por exemplo, S1 para serviço contínuo ou S3 para serviço periódico intermitente).

Combine os parâmetros elétricos:

Tensão da bobina: Deve corresponder exatamente à tensão de alimentação do controle (CA/CC, valor).

Corrente Operacional Nominal (Ie) : A tensão na qual os contatos principais podem transportar corrente é especificada. Deve ser maior que a corrente de plena carga (FLC) da carga. Para cargas do motor, considere o choque térmico durante a partida e deixe uma margem de 10–15%.

Tensão nominal de isolamento (Ui) e tensão suportável de impulso (Uimp) : deve corresponder ao nível da grade.

Selecione a categoria de função e desempenho:

Categoria de utilização: AC-3 (partida/parada de motor de gaiola) ou AC-1 (carga resistiva) são os mais comuns. A categoria AC-3 requer maior capacidade de interrupção.

Necessidades de monitoramento: O monitoramento de tensão é necessário? São necessários limites e atrasos ajustáveis? É necessária memória e indicação de falhas?

Vida Elétrica e Vida Mecânica : Refere-se ao número de operações confiáveis sob condições nominais. Verifique o método de montagem (trilho DIN ou parafuso), o número necessário de contatos auxiliares e se são necessários intertravamentos mecânicos ou módulos de temporizador/comunicação para controle reversível.

Confirme a instalação e acessórios: Verifique o método de montagem. Pode ser trilho DIN ou parafuso. Verifique também o número necessário de contatos auxiliares. E se um intertravamento mecânico ou módulos de temporizador/comunicação são necessários para controle reversível.

Adequação Ambiental: Considere a temperatura ambiente. Considere a umidade. Considere a poeira. Considere gases corrosivos. Considere a vibração. Selecione a classificação de proteção apropriada (código IP). Selecione o material/processo apropriado.

Aplicações da Indústria e Perspectivas Futuras

O relé de controle trifásico é um componente fundamental versátil, com aplicações que abrangem:

Fabricação: Máquinas-ferramentas, transportadores, máquinas de moldagem por injeção e compressores requerem controle de motor.

Infraestrutura: Bombas, ventiladores, unidades de tratamento de ar, armários de distribuição de iluminação.

Nova Energia: Gabinetes em conformidade com o padrão grid-tie são usados para inversores fotovoltaicos e o controle do módulo de potência é usado para estações de carregamento.

Automação Predial: Controlo automático de bombas de água domésticas, bombas de incêndio, equipamentos de ventilação.

As tendências futuras de desenvolvimento apontam claramente para uma inteligência e integração profundas:

Monitoramento de condições e manutenção preditiva: Os relés de próxima geração integrarão sensores mais avançados capazes de monitorar a erosão dos contatos, o aumento da temperatura, a integridade da bobina e usar algoritmos para prever a vida útil restante, permitindo uma mudança de “substituição programada” para “manutenção sob demanda”.

Integração profunda na IoT industrial: Ao integrar protocolos Ethernet industriais como Profinet, EtherCAT, Modbus TCP, etc., os relés se tornarão nós inteligentes na rede IIoT, carregando dados em tempo real sobre corrente, tensão, consumo de energia, status e informações de alarme, fornecendo dados fundamentais para gêmeos digitais e gerenciamento de energia.

Integração de Segurança Funcional: A integração de funções de segurança em conformidade com padrões como IEC 61508 ou ISO 13849, como Safe Torque Off (STO), permite o uso direto em sistemas de controle de segurança predial, simplificando o projeto do circuito de segurança.

Fusão e miniaturização de dispositivos: As funções serão ainda mais integradas às dos inversores de frequência variável, soft starters e dispositivos de proteção, formando controladores de motor inteligentes que combinam controle, proteção, regulação de velocidade e diagnóstico, enquanto a densidade de potência aumenta continuamente.

Conclusão

O relé de controle trifásico evoluiu de uma simples chave eletromecânica para um dispositivo inteligente chave que integra monitoramento de energia, proteção de equipamentos, execução lógica e aquisição de dados. É a pedra angular estável da pirâmide da automação industrial e uma ponte que liga o mundo da energia física ao mundo da informação digital. Uma compreensão profunda dos seus princípios, valor e métodos de seleção é essencial não apenas para garantir a operação confiável de dispositivos individuais, mas também para construir sistemas de energia industriais modernos seguros, eficientes, flexíveis e orientados para o futuro. Seu papel se tornará cada vez mais vital no contexto da Indústria 4.0 e das metas duplas de carbono.
