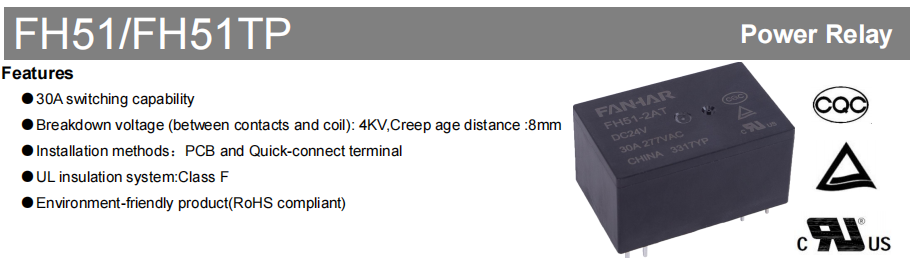

Relé Industrial FH51/FH51TP

Os relés são peças de controle importantes no controle industrial moderno, eletrodomésticos e sistemas de energia. Sua confiabilidade, segurança e longevidade têm um efeito direto no funcionamento do sistema e na forma como os usuários se sentem em relação a ele. Os relés de alta potência da série FH51/FH51TP oferecem excelente capacidade de comutação, desempenho de isolamento e opções de montagem flexíveis, fornecendo soluções de controle estáveis, seguras e duráveis ​​para uma ampla gama de aplicações de alta carga.

Visão geral do produto

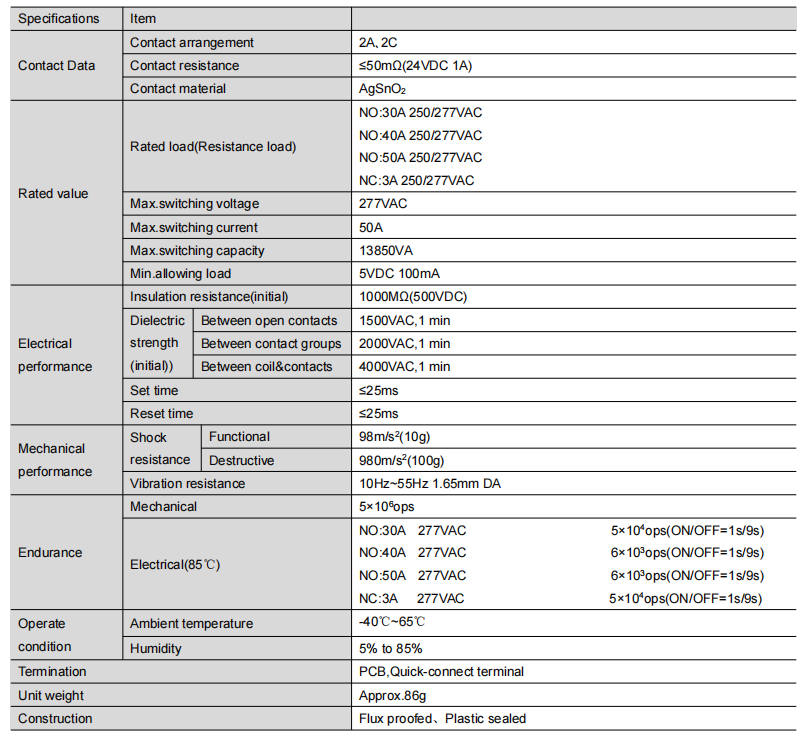

Os relés da série FH51 utilizam um sistema de isolamento Classe F UL e oferecem capacidade máxima de comutação de até 50A. Eles suportam dois métodos de montagem – terminais PCB e terminais de conexão rápida – para acomodar diferentes projetos estruturais e processos de produção. Os produtos aderem aos padrões ambientais RoHS, tornando-os apropriados para aplicações com rigorosos requisitos de segurança, proteção ambiental e confiabilidade de longo prazo.

Principais vantagens

Capacidade de comutação de alta carga para equipamentos de alta potência

Contatos normalmente abertos (NA) suportam 30A/40A/50A a 250/277VAC; contatos normalmente fechados (NC) suportam 3A a 250/277VAC

A capacidade máxima de comutação atinge 13.850VA, capaz de lidar com dispositivos de alta potência, como compressores de ar condicionado, aquecedores e motores industriais

Excelente isolamento e resistência dielétrica para segurança do sistema

Rigidez dielétrica entre bobina e contatos: 4000VAC, garantindo isolamento confiável entre circuitos de alta e baixa tensão

Distância de fuga: 8 mm, aumentando efetivamente a margem de segurança elétrica e reduzindo o risco de vazamento

Resistência de isolamento inicial: 1000MΩ (a 500VDC) para operação estável a longo prazo

Vários arranjos de contato e opções de montagem para adaptação flexível

Disponível com 2A (dois contatos NA) e 2C (dois contatos de comutação) para atender a vários requisitos de lógica de controle

Escolha entre terminais PCB ou terminais de conexão rápida (TP) para facilitar a montagem automatizada e a manutenção no local, melhorando a eficiência da produção

Ampla faixa de tensão da bobina e baixo consumo de energia

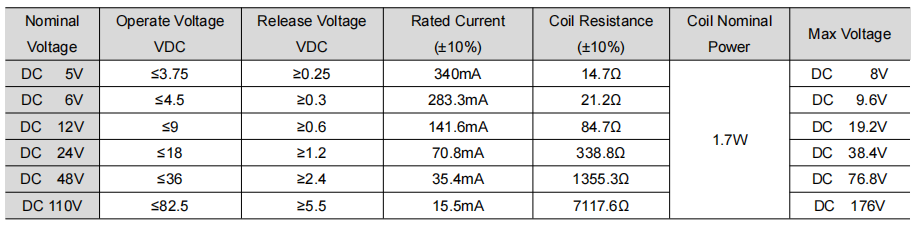

Opções de tensão da bobina: DC 5V / 6V / 12V / 24V / 48V / 110V, compatível com vários circuitos de controle

Potência nominal: 1,7 W, equilibrando desempenho de pull-in confiável com eficiência energética do sistema

Desempenho robusto em ambientes adversos

Faixa de temperatura operacional: -40°C a 65°C, adequada para condições extremas de frio e alta temperatura

Resistência à vibração: 10 Hz ~ 55 Hz, 1,65 mm DA; resistência ao choque: 980m/s² (100g), ideal para equipamentos industriais com vibrações frequentes

Disponível em construções à prova de fluxo e seladas com plástico para combinar com a limpeza ambiental:

À prova de fluxo: recomendado para ambientes limpos, livres de H₂S, SO₂, NO₂ e poeira

Selado em plástico: recomendado para ambientes sujos que contenham os contaminantes acima, aumentando a confiabilidade a longo prazo

Aplicações Típicas

Eletrodomésticos: condicionadores de ar, aquecedores de água, fornos de microondas, aquecedores elétricos, desumidificadores

Controle Industrial: controle de motores, sistemas de gerenciamento de energia, equipamentos de automação, equipamentos de aquecimento industrial

Sistemas de energia: medidores inteligentes, controle de distribuição de energia, instalações de carregamento, novos equipamentos de energia

Resumo

Os relés de alta potência da série FH51 / FH51TP combinam alta capacidade de carga, forte desempenho de isolamento, configuração flexível e adaptabilidade a ambientes adversos, tornando-os a escolha ideal para sistemas de controle de alta confiabilidade. Seja para eletrodomésticos, equipamentos industriais ou sistemas de energia, a série FH51 fornece um componente de controle central estável, seguro e durável para seus projetos.
