Página inicial / Notícias / Notícias da indústria / FH67NE 200A/270A novo relé de energia | Interruptor 1000VAC de alta corrente para equipamentos fotovoltaicos, armazenamento de bateria e equipamentos industriais

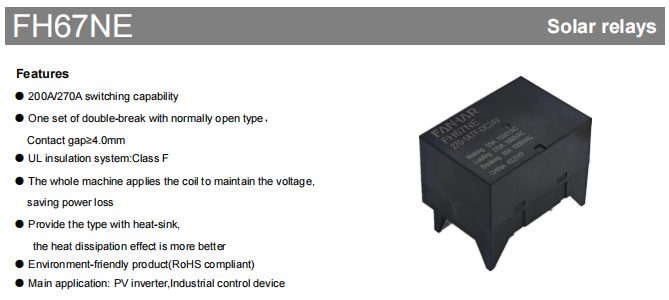

Visão geral do produto
O FH67NE é um produto de alto desempenho e alta potência novo relé de energia desenvolvido pela Zhejiang Fanhar Electronics (FANHAR) para novas aplicações fotovoltaicas de energia e industriais de alta carga. Ele está disponível em duas opções de capacidade de comutação de contato – 200A e 270A – apresentando um único conjunto de contatos normalmente abertos de interrupção dupla com uma folga de contato de 4,0 mm ou superior. Utilizando AgSnO₂ como material de contato, o relé pode comutar até 220A (versão 200A) ou 275A (versão 270A) a 1000VAC, com capacidades máximas de comutação de 220.000VA e 275.000VA, respectivamente. Com excelente desempenho elétrico, design de segurança rigoroso e certificações internacionais abrangentes, o FH67NE tornou-se um componente central de comutação em aplicações exigentes, como inversores fotovoltaicos, sistemas de armazenamento de energia e equipamentos de controle industrial.
À medida que a capacidade instalada global de energia fotovoltaica continua a aumentar e a indústria de armazenamento de energia se expande rapidamente, novos sistemas de energia impõem requisitos cada vez mais rigorosos aos relés em termos de capacidade de transporte de alta corrente, margens de segurança de alta tensão e confiabilidade a longo prazo. O FH67NE é precisamente o novo produto de relé de energia carro-chefe da Fanhar, desenvolvido em resposta a esta tendência da indústria, atendendo efetivamente à necessidade urgente do mercado por relés de alta potência, alta segurança e baixo consumo de energia.
Guia de Seleção: Comparação das Versões 200A e 270A
O FH67NE series offers two current ratings – 200A and 270A – with the core difference lying in the main terminal structure design, enabling engineers to flexibly choose based on actual load requirements:
| Parâmetro | FH67NE 200 | FH67NE 270 |
|---|---|---|
| Corrente nominal (transportadora) | 200A | 270A |
| Máx. Corrente de comutação | 220A | 275A |
| Máx. Capacidade de comutação | 220.000VA | 275.000VA |
Ambas as versões são idênticas em distância de contato (≥4,0 mm), classe de isolamento (Classe F), parâmetros da bobina e dimensões gerais. A seleção deve ser baseada principalmente na corrente de carga real e nos requisitos de capacidade de comutação do sistema.
Principais vantagens técnicas
Estrutura de interrupção dupla para segurança em alta tensão
O product features a single set of double-break, normally open contact configuration with a contact gap ≥4.0mm. The double-break design creates two series-breaking arcs during disconnection, effectively enhancing arc extinguishing capability. Combined with the large contact gap of over 4.0mm, it significantly improves electrical isolation performance under high-voltage conditions, ensuring safe disconnection at 1000VAC.
Sistema de isolamento classe F para alta temperatura e longa vida
O UL insulation system meets Class F requirements, allowing insulation materials to withstand continuous operating temperatures of 155°C. Together with a wide operating temperature range of -40°C to 85°C, the FH67NE maintains stable electrical performance and service life even in high-temperature environments such as outdoor PV power stations and industrial distribution cabinets.

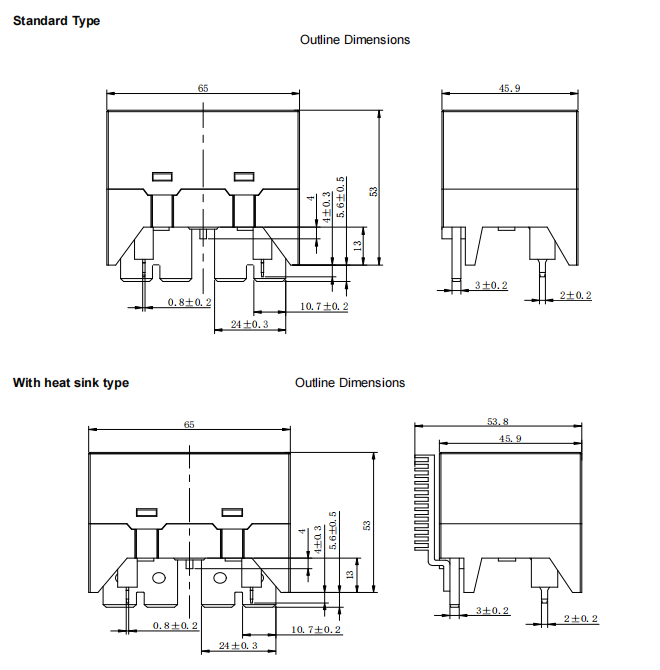

Design de dissipador de calor opcional para gerenciamento térmico aprimorado
O FH67NE is available with an optional heat sink model, offering significantly better heat dissipation than the standard version. This design is particularly suitable for applications involving sustained high-current conduction or high ambient temperatures, effectively reducing relay temperature rise and extending electrical life.
Ambientalmente compatível e globalmente adaptável
O product complies with RoHS environmental directives and has obtained UL, TÜV, and CQC international certifications, providing strong global market access capability.

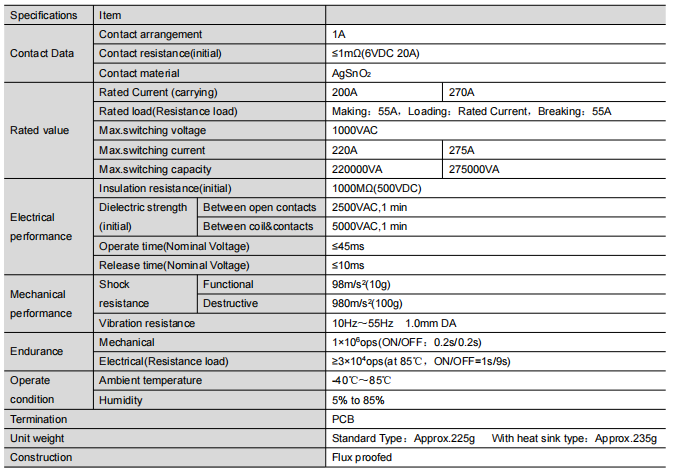

Desempenho elétrico central
Capacidade de carga
O FH67NE has a rated current (carrying) of 200A (270A for the 270A version). Its rated load (resistive) conditions are: Make 55A, Carry rated current, Break 55A. Maximum switching voltage is 1000VAC, maximum switching current is 220A (200A version) / 275A (270A version), and maximum switching capacity is 220,000VA (200A version) / 275,000VA (270A version).
Confiabilidade de contato
A resistência de contato inicial é ≤1mΩ (testada em 6VDC 20A), garantindo perdas de condução extremamente baixas e atendendo aos rigorosos requisitos de baixo calor de aplicações de alta corrente.
Isolamento e resistência dielétrica
A resistência de isolamento inicial atinge 1000MΩ (testada em 500VDC). O desempenho da rigidez dielétrica é excelente: 2.500 VCA/1min entre contatos abertos e 5.000VCA/1min entre bobina e contatos, proporcionando amplas margens de segurança para o sistema.
Tempo de resposta
Tempo de operação (em tensão nominal) ≤45ms, tempo de liberação (em tensão nominal) ≤10ms, oferecendo resposta rápida e confiável para atender às demandas de controle de comutação rápida de inversores fotovoltaicos e outros equipamentos.
Especificações da bobina e operação com eficiência energética
O FH67NE is available in five coil voltage options: DC 6V, 9V, 12V, 24V, and 48V, with a rated power consumption of only 4W. Detailed parameters for each specification are as follows:
| Tensão nominal | Tensão de operação (VDC) | Tensão de Liberação (VDC) | Corrente nominal (±10%) | Resistência da bobina (±10%) | Potência Nominal | Tensão de sustentação | Tensão máxima |
|---|---|---|---|---|---|---|---|
| DC 6V | ≤4,50 | ≥0,30 | 666,7mA | 9Ω | 4W | 55%~100%Un (Temperatura ambiente23℃) 55%~60%Un (Temperatura ambiente85℃) | CC 7,2 V |
| CC 9V | ≤6,75 | ≥0,45 | 444,4mA | 20,3Ω | CC 10,8 V | ||
| 12V CC | ≤9,00 | ≥0,60 | 333,3mA | 36Ω | CC 14,4 V | ||
| CC 24V | ≤18,00 | ≥1,20 | 166,7mA | 144Ω | CC 28,8 V | ||
| CC 48V | ≤36,00 | ≥2,40 | 83,3mA | 576Ω | CC 57,6 V |
Notas de operação:.
O coil sustaining voltage is applied 100ms after rated voltage application, with a sustaining voltage range of 55%～100% Un (at 23°C ambient) / 55%～60% Un (at 85°C ambient).
Para evitar superaquecimento e danos à bobina, não aplique continuamente tensão que exceda a tensão máxima de sustentação. O maximum sustaining voltage refers to the maximum voltage the relay can withstand for a short period.
Cenários típicos de aplicação
Como um elemento de comutação central em sistemas fotovoltaicos, o FH67NE lida com o controle seguro de abertura/interrupção nos lados CC e CA. Sua alta capacidade de transporte de corrente de 200A/270A gerencia facilmente as demandas de corrente de cadeias fotovoltaicas de alta potência, enquanto a folga de contato ≥4,0mm e a tensão suportável bobina-contato de 5000VAC fornecem margens de segurança substanciais para aplicações de alta tensão.
Sistemas de Armazenamento de Energia (ESS)
Em sistemas de armazenamento de energia de bateria, o FH67NE é usado para controle e proteção de carga/descarga da bateria. O baixo consumo de energia proporcionado pelo seu design de travamento magnético alinha-se perfeitamente com os rígidos requisitos de eficiência energética do ESS, enquanto sua ampla faixa de temperatura operacional garante uma operação estável em gabinetes de armazenamento externos e ambientes semelhantes.
Equipamento de controle industrial
Para comutação de carga de equipamentos industriais de alta potência, o FH67NE oferece uma solução de controle liga/desliga altamente confiável. Sua excelente resistência a vibrações e choques, juntamente com uma vida mecânica de até 1 milhão de operações, o tornam capaz de lidar com vários ambientes industriais agressivos.
Certificações e Garantia de Qualidade
O FH67NE series has obtained UL, TÜV, and CQC international certifications and complies with RoHS environmental standards, fully meeting the market access requirements of major global regions.
Como uma empresa nacional de alta tecnologia, a Fanhar Electronics foi certificada pelo Sistema de Gestão de Qualidade ISO9001, Sistema de Gestão Ambiental ISO14001 e Sistema de Gestão de Segurança e Saúde Ocupacional ISO45001. A empresa investe 5% a 8% da receita anual de vendas em P&D e recebeu mais de 40 modelos de utilidade nacionais e patentes de invenção. Um sistema de controle de qualidade de processo completo que abrange projeto, aquisição de matéria-prima e fabricação garante que cada relé FH67NE ofereça qualidade consistente e confiável.
Conclusão
O FH67NE high-power new energy relay integrates core advantages including ultra-high current-carrying capacity (200A/270A), double-break safety structure (≥4.0mm gap), Class F insulation system, magnetic latching low-power design, and optional heat sink enhancement. As Fanhar’s flagship product for the new energy and industrial high-load markets, it has passed UL, TÜV, and CQC international certifications and complies with RoHS requirements. It is already widely used in PV inverters, energy storage systems, and industrial control equipment. Whether you are designing a high-power PV inverter or developing a high-reliability energy storage system, the FH67NE is a trustworthy key component choice.
Perguntas frequentes
Q1: Quais são as principais diferenças entre as versões FH67NE 200A e 270A?
O core differences lie in current-carrying capacity and main terminal structure. The 270A version has a maximum switching current of 275A and maximum switching capacity of 275,000VA, with a slotted main terminal bottom; the 200A version has a maximum switching current of 220A and maximum switching capacity of 220,000VA, with a non-slotted main terminal bottom. Both versions share the same contact gap, insulation class, coil parameters, and outline dimensions.
Q2: Quais benefícios práticos a lacuna de contato ≥4,0 mm oferece?
O large contact gap of over 4.0mm significantly improves the relay’s electrical isolation capability: ① reduces arc restrike risk, enhancing disconnection reliability; ② meets the strict clearance requirements of high-voltage applications; ③ combined with the double-break structure, forms a dual safety barrier ensuring safe operation at 1000VAC.
Q3: Para quais cenários o modelo de dissipador de calor é recomendado?
O heat sink model is particularly recommended for: ① outdoor PV power stations with high ambient temperatures; ② applications requiring prolonged high-current conduction; ③ high-reliability systems with strict temperature rise limits. Its heat dissipation is significantly better than the standard version, effectively reducing relay temperature rise and extending electrical life. However, note that the heat sink is electrically live, so a 10mm safety clearance must be maintained during installation.
Q4: Qual é a adaptabilidade ambiental do FH67NE?
Faixa de temperatura operacional -40°C~85°C, faixa de umidade 5%~85%. Resistência à vibração 10Hz~55Hz/1,0mm DA, resistência ao choque funcional 98m/s² (10g) e destrutiva 980m/s² (100g), atendendo aos requisitos de vários ambientes agressivos, como estações fotovoltaicas externas e distribuição industrial.
Q5: Podem ser fornecidas amostras ou suporte técnico?
A Fanhar Electronics oferece suporte ao fornecimento de amostras e assistência à seleção técnica com base nas necessidades do cliente. Para necessidades especiais de personalização (estruturais, ajustes de parâmetros, etc.), entre em contato com a equipe de vendas ou suporte técnico da Fanhar para obter mais assistência. Esta introdução do produto é apenas para referência. As especificações estão sujeitas a alterações sem aviso prévio. Para obter a documentação técnica mais recente, entre em contato com a equipe de vendas da Fanhar.
