O que é um relé de travamento?
A relé de travamento é um tipo especial de interruptor eletromecânico ou eletromagnético. Sua principal característica é ter uma função de "memória de posição": ele requer apenas um breve pulso de corrente para alterar seu estado de comutação e, após o sinal de controle ser removido, ele pode manter indefinidamente seu estado atual (LIGADO ou DESLIGADO) até receber um sinal de pulso reverso para alterá-lo.
Isto contrasta fortemente com os relés comuns (sem travamento), que devem ser continuamente energizados para manter seu estado e retornarão à sua posição padrão quando a energia for cortada. Portanto, os relés de travamento também são conhecidos como relés "biestáveis", relés de "manutenção" ou relés de "travamento magnético".
Como funcionam os relés de travamento?
Componentes principais
Os principais componentes de um relé de travamento incluem:
Bobina : Estrutura de bobina única ou bobina dupla, geralmente feita de fio de cobre de baixa resistência, usada para gerar um campo magnético.
Armadura (também conhecida como "reed switch") : Uma pequena peça de metal móvel que atua como "portão" do switch.
Ímã Permanente (para tipo de travamento magnético) : Usado para manter a armadura na posição após a energia ser removida.
Trava mecânica (para tipo de travamento mecânico) : Um mecanismo de bloqueio físico.
Princípio de funcionamento detalhado
Quando um breve pulso de corrente é aplicado à bobina, o campo magnético gerado faz com que a armadura se mova de uma posição de contato para outra, completando ou interrompendo assim o circuito. O ponto principal é que após o término desse pulso, a armadura permanece firmemente em sua posição atual, contando com a força magnética (para tipos de travamento magnético) ou uma trava mecânica (para tipos de travamento mecânico), sem precisar de energia contínua. Ele só atuará e será reinicializado quando um pulso reverso for aplicado.
Em aplicações como temporizadores de atraso de desligamento, a sequência operacional dos relés de travamento de enrolamento duplo é mais complexa: quando a corrente flui através da bobina ajustada (S), o fluxo magnético é gerado no circuito magnético interno, criando força eletromagnética para atrair a armadura, fechando o contato normalmente aberto e abrindo o contato normalmente fechado, mantendo o estado ajustado. Quando o atraso de desligamento termina, a corrente flui através da bobina de reinicialização (R), fazendo com que o contato normalmente aberto fechado se abra e o contato normalmente fechado aberto feche novamente.
Principais tipos de relés de travamento
Classificação por mecanismo de retenção
| Tipo | Mecanismo de retenção | Vantagens | Desvantagens | Aplicações Típicas |
|---|---|---|---|---|
| Relé de travamento magnético | Ímã permanente ou circuito magnético com travamento automático | Velocidade de ação rápida, tamanho pequeno, longa vida, não afetado pela perda de energia | Fraca resistência à vibração | Medidores inteligentes, inversores fotovoltaicos |
| Relé de travamento mecânico | Mecanismo de trava física | Alta capacidade de contato, forte capacidade de suportar corrente de surto, desempenho estável sob ciclagem térmica | Tamanho grande, velocidade de comutação lenta, vida útil relativamente mais curta | Tamanho grande, velocidade de comutação lenta, vida útil relativamente mais curta |
Classificação por Estrutura da Bobina
| Tipo | Característica Estrutural | Método de condução | Complexidade de controle |
|---|---|---|---|
| Bobina única | Uma bobina para definir e redefinir | F Controlado alterando a polaridade da corrente de entrada (pulso positivo/negativo) | Requer circuito ponte H, maior complexidade |
| Bobina Dupla | Bobinas independentes de "set" e "reset" | Aplicar um pulso à respectiva bobina executa a ação correspondente | Unidade dupla independente, controle simples e confiável |
Relés de Impulso
Este é um tipo especial de relé de travamento magnético com circuito de direção eletrônico integrado. Não requer alteração da polaridade do pulso de entrada; cada vez que recebe um sinal de pulso, ele muda automaticamente seu estado (ligando/desligando alternadamente como um interruptor). Quando a energia é aplicada, o circuito interno determina automaticamente a posição atual do relé e energiza a bobina oposta.
Os relés de impulso são ideais para controlar o mesmo dispositivo em vários locais usando vários botões, como iniciar e parar um transportador em vários pontos usando um único botão em cada local.
Relé de travamento vs. relé sem travamento: comparação detalhada
| Recurso | Relé de travamento (magnético) | Relé sem travamento (comum) |
|---|---|---|
| Mecanismo de participação estatal | Usa ímã permanente ou circuito magnético com travamento automático para manter o estado de contato, sem necessidade de energia contínua | Baseia-se na energização contínua da bobina para gerar força magnética e manter o estado de contato |
| Método de condução | Requer apenas uma corrente de pulso para mudar de estado (por exemplo, pulso de 0,1 segundo) | Requer energização contínua para manter o estado de partida ou saída |
| Estado de contato | Biestável (estado inalterado após perda de energia) | Monoestável (contatos redefinidos após perda de energia) |
| Consumo de energia estática | Zero (nenhuma energia consumida enquanto mantém o estado) | Consumo contínuo (bobina precisa de energização de longo prazo) |
| Consumo Dinâmico de Energia | Breve consumo apenas durante a comutação (por exemplo, 1W × 0,1s) | Consumo contínuo (por exemplo, 2W × 24h) |
| Eficiência Energética | Adequado para cenários de economia de energia com operação de longo prazo | Adequado para cenários de controle de curto prazo ou intermitentes |
| Entre em contato com a vida | Maior (nenhuma energização contínua reduz os danos do arco) | Inferior (energização de longo prazo propensa à oxidação ou aderência) |
| Resistência à vibração | Mais pobre (o circuito magnético pode mudar acidentalmente devido à vibração) | Melhor (depende do retorno mecânico da mola, maior estabilidade) |
| Impulsione a Complexidade | Requer controle de polaridade (bobina única) ou acionamento duplo (bobina dupla) | Requer apenas um circuito de comutação simples (por exemplo, controle de transistor/MOSFET) |
| Circuito Típico | Circuito ponte H ou acionamento duplo independente | Circuito de interruptor único |
| Custo | Superior (estrutura complexa) | Inferior (estrutura simples) |
Principais vantagens dos relés de travamento
Consumo de energia extremamente baixo: Esta é a vantagem mais importante dos relés de travamento. Como consomem energia apenas durante o instante de mudança de estado, o efeito de poupança de energia é significativo em aplicações de longo prazo. O design de travamento atinge o fluxo de corrente apenas durante a comutação ON/OFF, contribuindo significativamente para a economia de energia do equipamento.
Memória de Estado: Mantém automaticamente o último estado após falha de energia, não necessitando de circuito de reinicialização. É particularmente adequado para aplicações que necessitam de retenção de estado após perda de energia, como a função de memória em switches inteligentes.
Baixa geração de calor na bobina: Como não é necessária energização contínua, o aumento da temperatura da bobina é muito baixo, o que é benéfico para melhorar a confiabilidade e a vida útil do equipamento.
Adequado para dispositivos alimentados por bateria: A característica de consumo zero de energia estática o torna a escolha ideal para aplicações alimentadas por bateria, como dispositivos IoT e medidores inteligentes.
Principais cenários de aplicação
Automação Industrial
Sistemas industriais de contagem e classificação: Utilize a característica biestável para memória de estado.
Circuitos de controle do motor: Nos relés com atraso de desligamento, os relés de travamento são usados para obter um controle de frenagem preciso.
Máquinas de embalagem: Controle combinado de múltiplas unidades.
Potência e Energia
Medidores inteligentes: Baixo consumo de energia, operação de longo prazo, permitindo funções de controle de pré-pagamento.
Inversores fotovoltaicos: comutação frequente, circuitos de detecção de falha à terra.
Fontes de alimentação CC de alta tensão: Comutação de circuitos.
Teste e comunicação
Equipamento de telecomunicações: Centrais telefónicas.
Equipamento de teste automático: Comutação de sinal de teste.
Guia de seleção: como escolher o relé de travamento correto?
Cenários recomendados para escolher relés de travamento:
Operação de longo prazo com sensibilidade ao consumo de energia: por exemplo, dispositivos alimentados por bateria, terminais IoT.
Requisito para manter o estado após falha de energia: por exemplo, função de memória em switches inteligentes, retenção de status do equipamento.
Geração limitada de calor na bobina: Ambientes de instalação de alta densidade.
Necessidade de controle de vários locais: por exemplo, iluminação predial, controle de transportadores.
Cenários recomendados para a escolha de relés comuns:
Aplicações sensíveis ao custo: Não há necessidade de retenção de estado a longo prazo, por exemplo, controle simples de eletrodomésticos.
Lógica de controle simples: Não há necessidade de circuitos de acionamento complexos.
Ambientes vibratórios: Os relés de travamento magnético têm menor resistência à vibração.
Parâmetros de seleção chave
Tipo de bobina: bobina única vs. bobina dupla. A bobina dupla oferece controle simples, mas requer mais pinos, enquanto a bobina única economiza espaço, mas precisa de um circuito de comutação de polaridade.
Classificação do contato: Escolha com base na corrente e tensão da carga. Por exemplo, alguns produtos de série podem comutar correntes de até vários amperes, enquanto modelos adequados para circuitos de sinal têm capacidades de corrente menores.
Requisitos de consumo de energia: Preste atenção à potência operacional da bobina. Produtos com consumo de energia ultrabaixo estão disponíveis no mercado.
Método de montagem: montagem em PCB, tecnologia de montagem em superfície (SMT) ou plug-in. Para aplicações com espaço limitado, podem ser escolhidos modelos ultraminiaturas de montagem em superfície.
Adaptabilidade Ambiental: Considere temperatura, umidade, vibração, etc. Os tipos de travamento mecânico oferecem desempenho mais estável sob ciclos térmicos.
Tendências de desenvolvimento tecnológico
Com a crescente demanda global por economia de energia e redução de emissões, os relés de travamento estão ganhando aplicação mais ampla devido à sua característica de consumo zero de energia estática. As principais tendências de desenvolvimento incluem:
Menor consumo de energia da bobina: Reduz continuamente o consumo de energia operacional, otimizando o projeto do circuito magnético e usando novos materiais.
Tamanho menor: Adaptação aos requisitos de instalação de alta densidade, como certos relés de montagem em superfície.
Maior capacidade de contato: Aumentando a capacidade de carga enquanto mantém baixo consumo de energia.
Integração Inteligente: Relés de impulso com circuitos eletrônicos integrados para controle mais inteligente.

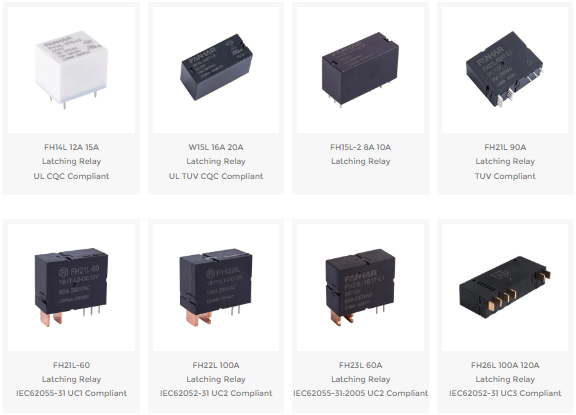

Explore nossos produtos de relé de travamento
Na FANHAR Electronics, oferecemos alto desempenho relé de travamentos projetado para as demandas de casas inteligentes modernas, controle industrial, novos sistemas de energia e muito mais. Com mais de 30 séries e centenas de especificações, nosso portfólio oferece o equilíbrio perfeito entre capacidade de comutação, eficiência energética e confiabilidade
Perguntas frequentes
Q1: Qual é a diferença entre um relé de impulso e um relé de travamento magnético comum?
Um relé de impulso possui um circuito de direção eletrônico integrado, portanto não requer inversão de polaridade; cada pulso alterna o estado automaticamente (como um botão). É ideal para controle de botão único em vários locais, enquanto os relés de travamento magnético comuns exigem controle de polaridade externo ou enrolamentos separados.
P2: Por que os relés de bobina dupla são comumente usados em aplicações de temporizador com atraso de desligamento?
Porque o atraso de desligamento requer ações de limpeza (início da cronometragem) e redefinição (fim da cronometragem). Os relés de bobina dupla permitem o controle independente dessas duas ações, fornecendo uma lógica de temporização clara e confiável, evitando ao mesmo tempo a complexidade extra e os riscos de ruído da mudança de polaridade.
Q3: Qual margem deve ser deixada para a corrente nominal do contato ao selecionar um relé?
Como regra geral, mantenha a corrente de carga abaixo de 80% da classificação do contato (para cargas resistivas). Para cargas indutivas ou capacitivas (motores, capacitores, lâmpadas), permita uma margem maior (sugerida <50%) e considere a corrente de partida. Consulte sempre a folha de dados para obter as curvas máximas de potência e tensão de comutação.
Q4: Os relés de travamento magnético podem ser usados para comutação de alta frequência (por exemplo, PWM)?
Não recomendado. Os relés de travamento magnético são projetados para comutação de baixa frequência (algumas vezes por minuto, no máximo). A operação de alta frequência reduz drasticamente a vida mecânica e anula a vantagem de potência zero. Para aplicações de alta frequência, use relés de estado sólido ou MOSFETs.
Q5: Como posso verificar se o relé selecionado é adequado?
Recomenda-se realizar um teste com a carga real (incluindo as piores condições de inrush), realizar pelo menos 1.000 ciclos de comutação contínua e monitorar o aumento da temperatura do contato, o aumento da temperatura da bobina e as alterações na resistência do contato. Realize também testes de retenção de vibração e desligamento para garantir a conformidade com os requisitos do ambiente de aplicação.
