Qual é a diferença entre um relé eletromecânico e um relé de estado sólido? – EMR vs SSR explicado

Princípios de funcionamento de relés eletromagnéticos e relés de estado sólido

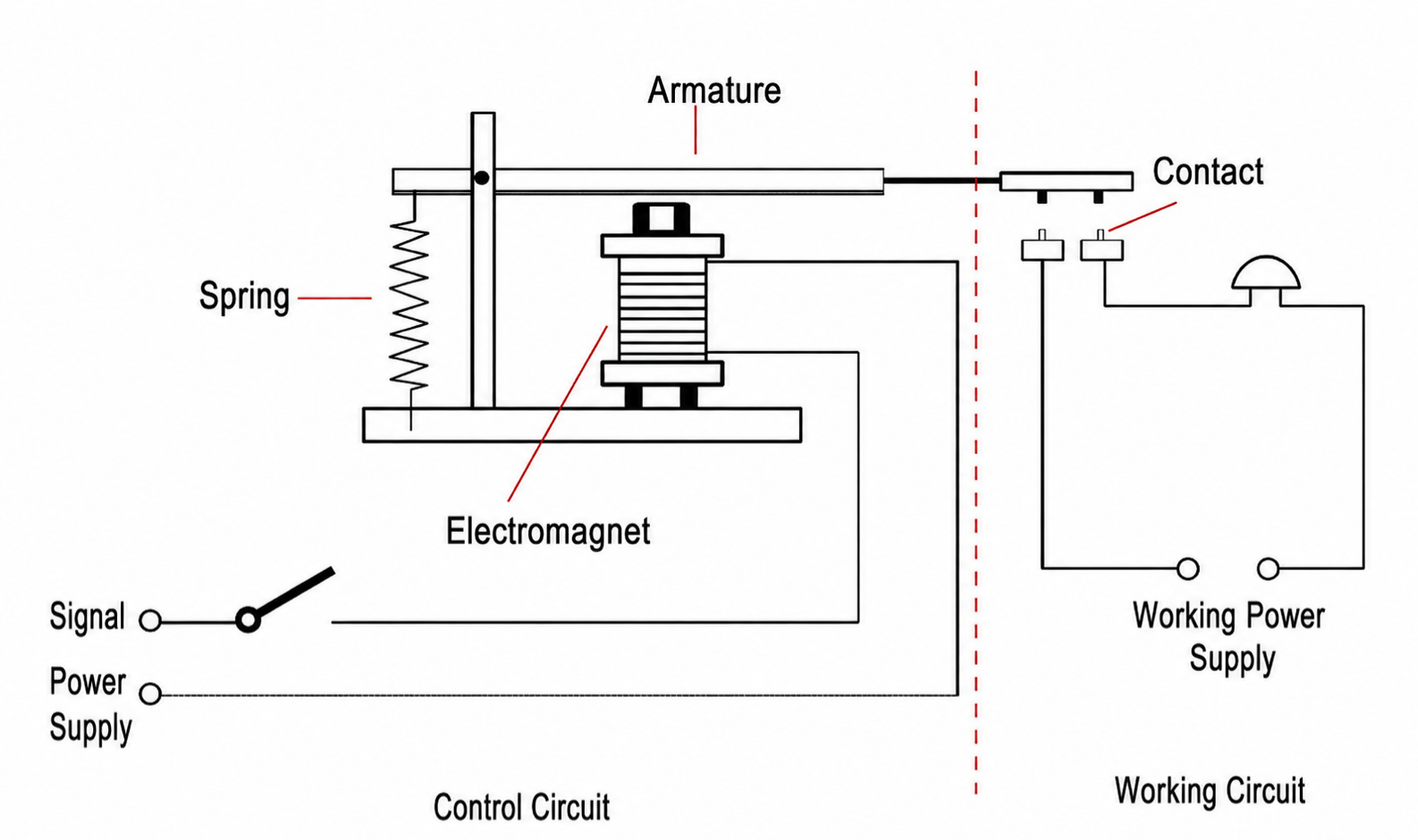

Relé Eletromagnético (EMR)

A história dos relés eletromagnéticos remonta ao desenvolvimento da tecnologia telegráfica no século XIX. Seu funcionamento é baseado na indução eletromagnética: quando a bobina na extremidade de controle é energizada, ela gera um campo magnético que atrai a armadura, fazendo com que os contatos mecânicos fechem ou abram e controlando assim o circuito de carga.

Características:

• Contém partes móveis físicas (contatos e armadura).
• O processo de controle se assemelha a um “interruptor físico”, com estados liga/desliga intuitivos e claros.
• Sujeito a desgaste mecânico, arco e problemas de ressalto de contato.

Relé de estado sólido (SSR)

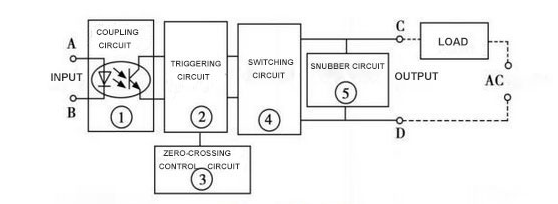

Os relés de estado sólido são um novo tipo de relé que surgiu nas últimas décadas com o desenvolvimento de dispositivos semicondutores de potência. Eles não contêm contatos mecânicos internamente e são normalmente compostos de componentes como optoacopladores, tiristores (SCRs), triacs, MOSFETs ou IGBTs. O sinal de controle na extremidade de entrada é isolado opticamente e, em seguida, aciona os dispositivos semicondutores de potência para ligar ou desligar, controlando assim o circuito de carga.

Características:

• Sem componentes mecânicos; a comutação é obtida por meio de elementos eletrônicos.
• Alta velocidade de comutação (normalmente nível de milissegundos ou até microssegundos).
• Operação silenciosa, sem arco ou desgaste mecânico.
• Apresenta queda de tensão direta e pequena corrente de fuga.

Principais diferenças de desempenho e características

Variações de desempenho em relés muitas vezes determinam diretamente seu valor de aplicação. As principais distinções incluem:

Velocidade de comutação

Os relés eletromagnéticos, limitados pela operação mecânica, normalmente comutam dentro de 5 a 20 milissegundos. Os relés de estado sólido, totalmente controlados por componentes eletrônicos, atingem tempos de resposta inferiores a 1 milissegundo, tornando-os adequados para controle de alta frequência.

Vida útil e confiabilidade

A vida útil do EMR depende da durabilidade do contato. Embora a resistência mecânica possa atingir milhões de ciclos, a resistência elétrica geralmente atinge o pico em centenas de milhares de ciclos, com degradação significativa sob condições de alta corrente ou de comutação frequente. Os SSRs não possuem desgaste mecânico, oferecendo teoricamente uma vida útil quase infinita. Eles podem operar de forma estável a longo prazo, desde que os componentes eletrônicos permaneçam intactos.

Ruído e Interferência Eletromagnética

Os EMRs produzem um som de “clique” durante a comutação e o arco voltaico entre os contatos pode causar interferência eletromagnética. Os SSRs operam de forma totalmente silenciosa e sem arco, tornando-os particularmente adequados para equipamentos médicos, laboratoriais e de comunicação sensíveis ao ruído.

Consumo de energia e geração de calor

Os EMRs consomem energia ao energizar a bobina, mas a queda de tensão nos contatos é extremamente baixa, uma vez condutiva, resultando em consumo de energia adicional insignificante na seção de carga. Os SSRs geram calor perceptível devido à queda de tensão de condução quando a corrente de carga aumenta, necessitando de um projeto adicional de dissipação de calor.

Isolamento e Segurança

Os EMRs praticamente não apresentam corrente de fuga quando os contatos estão abertos, proporcionando excelente isolamento. Os SSRs normalmente têm uma pequena corrente de fuga no estado desligado, exigindo atenção especial para aplicações que exigem “vazamento zero” (por exemplo, instrumentos de medição, equipamentos médicos).

Cenários de aplicação e considerações de seleção

A seleção do relé depende do tipo de carga, frequência de controle, ambiente operacional e restrições orçamentárias.

Cenários adequados para relés eletromagnéticos

Controle de baixa frequência : Cargas tradicionais como iluminação, aquecedores e motores.

Picos de alta corrente : Os contatos EMR suportam melhor as correntes de partida.

Restrições orçamentárias : Os EMRs oferecem baixo custo com fácil manutenção e substituição.

Cenários adequados para relés de estado sólido

Controle de alta frequência : Troca rápida em linhas de produção automatizadas.

Ambientes sensíveis ao ruído : Hospitais, laboratórios, instrumentos de precisão.

Condições adversas : Os SSRs proporcionam maior confiabilidade em ambientes com alta vibração ou alta umidade.

Tendência para o uso híbrido

Os engenheiros costumam combinar EMRs e SSRs dentro dos sistemas. Por exemplo, os SSRs lidam com comutação rápida de alta frequência, enquanto os EMRs fornecem isolamento final ou desconexão de circuito de emergência. Essa abordagem prolonga a vida útil e reduz custos.

Comparação de testes de vida útil e confiabilidade

A vida útil é uma métrica crítica em aplicações de engenharia de relés. Dados experimentais ilustram:

• Um EMR típico atinge 100.000 ciclos elétricos em corrente nominal, estendendo-se até 500.000 ciclos sob condições de carga leve.
• Sob condições idênticas, um SSR pode suportar facilmente dezenas de milhões de operações de comutação, com sua vida útil amplamente determinada pela capacidade de resistência à tensão e pela dissipação térmica de seus componentes semicondutores.

Além disso, os SSRs normalmente superam os EMRs em ambientes adversos. Por exemplo, em cenários de alta umidade ou alta vibração, os contatos EMR podem oxidar, apresentar ressaltos ou até mesmo emperrar, enquanto os SSRs permanecem não afetados por fatores mecânicos.

Tendências de Desenvolvimento Futuro

Com a ascensão da produção inteligente, da Internet das Coisas e das novas energias, a procura por relés está a evoluir em novas direções:

Controle de alta frequência : À medida que os equipamentos de automação dependem cada vez mais do controle de alta velocidade, a participação no mercado de SSR continuará a se expandir.

Alta potência e otimização térmica : Os avanços na tecnologia de semicondutores reduzirão gradualmente as perdas de condução em novos SSRs, diminuindo a dependência da dissipação de calor.

Relés inteligentes : Os futuros relés poderão integrar recursos de monitoramento de status, autoproteção e comunicação remota, evoluindo para “módulos inteligentes”.

Relés híbridos : Combinando a alta capacidade de condução de corrente do EMR com o desempenho de comutação de alta velocidade do SSR, os relés híbridos estão sendo desenvolvidos por um número cada vez maior de fabricantes.
