Relé W12 – Relé de potência 40A de alto desempenho para controle industrial e aplicações de inversores fotovoltaicos

No mundo moderno da automação industrial e das energias renováveis, o desempenho dos relés de potência é fundamental para a estabilidade e eficiência dos equipamentos. O Relé W12 , com seu excelente desempenho e confiabilidade, é a escolha ideal para aplicações de controle industrial e inversores fotovoltaicos. Abaixo você encontrará uma descrição detalhada do relé W12, dando uma visão de suas características e benefícios.

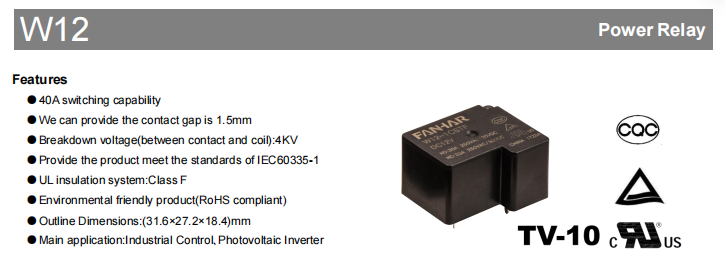

Recursos do produto

Capacidade de comutação de 40A: O relé W12 pode suportar cargas de corrente de até 40A, atendendo às rigorosas necessidades industriais.

Alta tensão de ruptura: A tensão de ruptura de 4KV (entre contatos e bobina) garante segurança e confiabilidade.

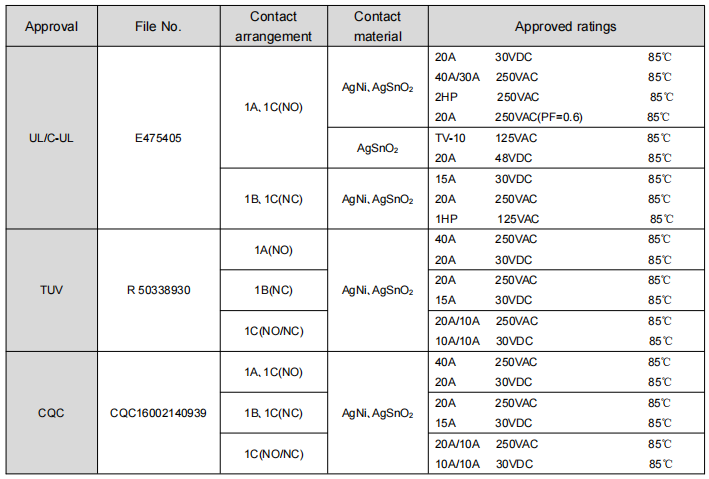

Padrão Internacional: O produto atende à norma IEC60335-1, garantindo sua adequação ao mercado global.

Design ecologicamente correto: compatível com RoHS, ecologicamente correto e ecológico.

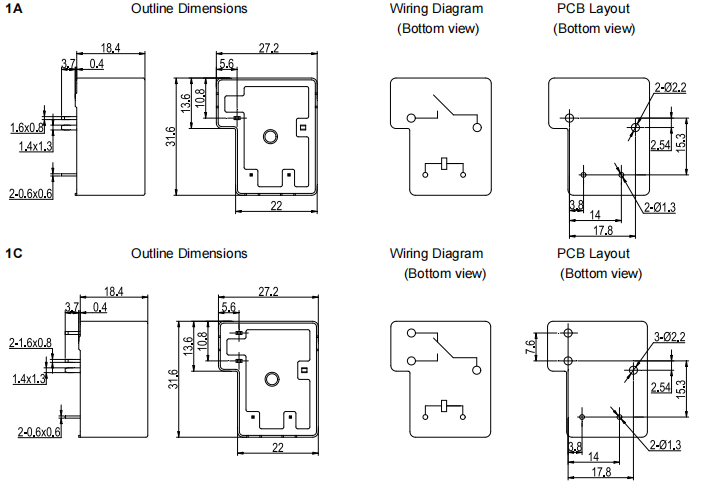

Tamanho compacto: As dimensões externas são (31,6 x 27,2 x 18,4) mm, facilitando a integração em vários dispositivos.

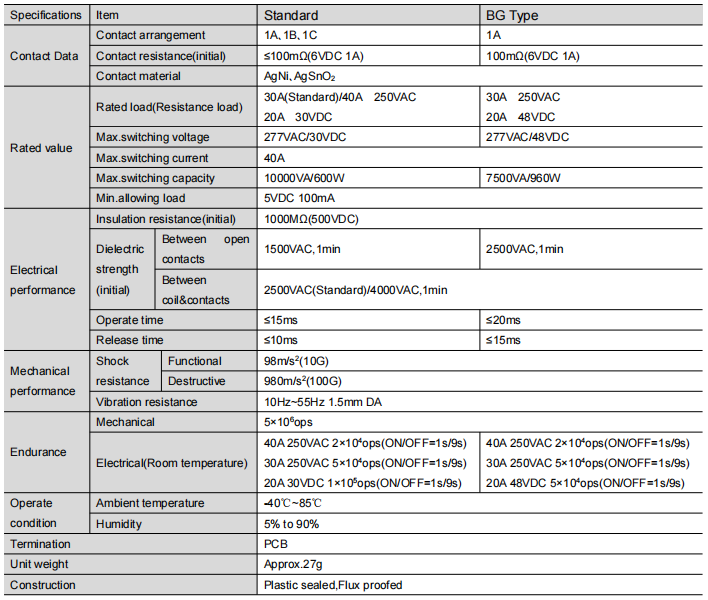

Parâmetros do produto

Formulário de contato: 1A (um conjunto normalmente aberto), 1B (um conjunto normalmente fechado), 1C (um conjunto de conversão), para se adaptar às diferentes necessidades de projeto de circuito.

A resistência do primeiro contato não deve exceder 100mΩ (6VDC 1A) para garantir uma transmissão de corrente eficiente.

Material de contato: AgNi e AgSnO2 são usados ​​para proporcionar alta condutividade e resistência.

Classificação de carga: Carga de controle (resistiva) 30A (padrão) / 40A 250VAC, 20A 30VDC máximo. tensão de comutação 277VAC/30VDC, máx. corrente de comutação 40A, máx. capacidade de comutação 10000VA/600W.

Visão geral do desempenho

Resistência de isolamento: valor inicial até 1000MΩ (500VDC), proporcionando forte isolamento elétrico.

Tensão suportável dielétrica: 1500VAC entre contatos de desconexão, 1 minuto, 2500VAC (padrão) / 4000VAC entre contatos e bobina, 1 minuto.

Tempo de ação: O tempo de absorção não é superior a 15ms, o tempo de liberação não é superior a 10ms, garantindo uma resposta rápida.

Desempenho mecânico: capaz de suportar estabilidade de até 98m/s²(10G) e resistência de 980m/s²(100G), bem como teste de vibração de amplitude dupla de 10Hz~55Hz 1,5mm.

Durabilidade: Vida mecânica de até 5 x 10^6 operações, vida elétrica de até 2 x 10^4 operações sob condições específicas (ON/OFF = 1s/9s).

Áreas de aplicação

Controle industrial: para controlar motores e outros equipamentos mecânicos em linhas de produção para garantir o funcionamento eficiente da automação industrial.

Inversores fotovoltaicos: utilizados em sistemas solares fotovoltaicos para controle e conversão de corrente para melhorar a eficiência do uso de energia.

Smart Grid: utilizado em sistemas de redes inteligentes para distribuição e gerenciamento inteligente de corrente.

Estações de Carregamento de Veículos Elétricos: Em estações de carregamento de veículos elétricos, utilizadas para controlar a corrente durante o processo de carregamento para garantir segurança e eficiência.

Equipamentos de automação: em diversos equipamentos de automação para controle preciso de corrente e tensão.

Conclusão

O relé W12 é a escolha para equipamentos de controle industrial e inversores fotovoltaicos devido ao seu excelente desempenho e ampla gama de aplicações. Seja operando em temperaturas extremas ou em aplicações que exigem comutação de alta corrente, o W12 oferece uma solução estável e segura. Entre em contato com a Zhejiang Fanhar Electronics Co., Ltd. hoje para saber mais sobre o W12 e deixe nossa equipe de profissionais ajudá-lo a selecionar o modelo de relé que melhor se adapta à sua aplicação. Juntos, vamos avançar em direção a um futuro de automação industrial mais eficiente e confiável.
