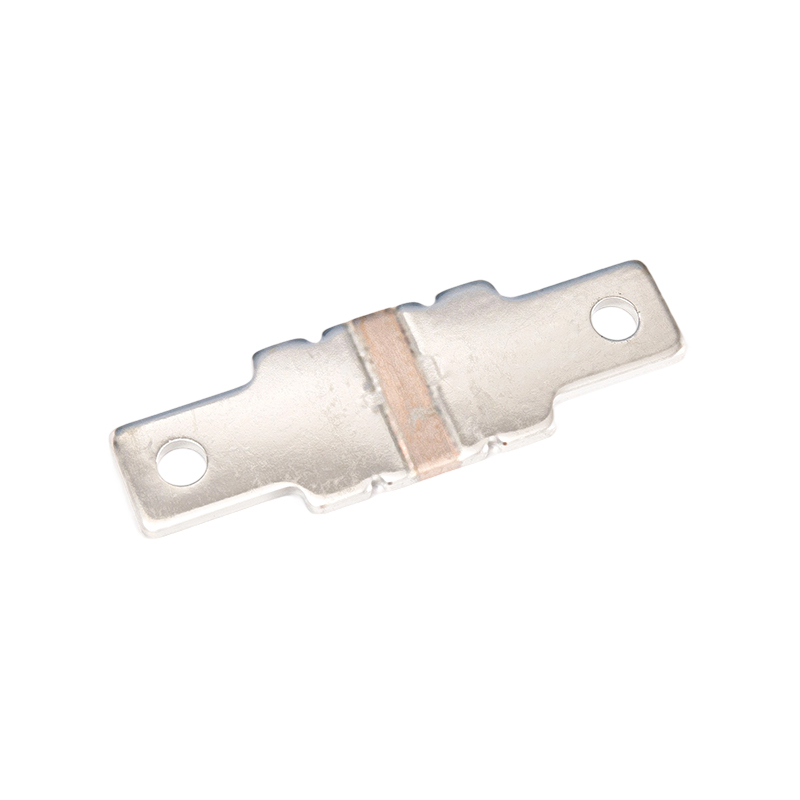

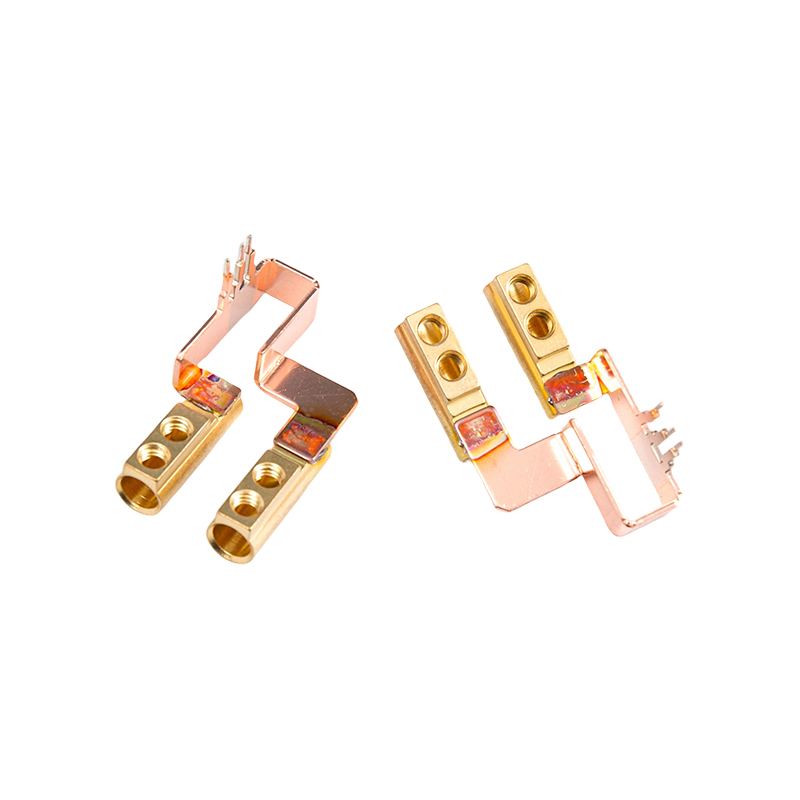

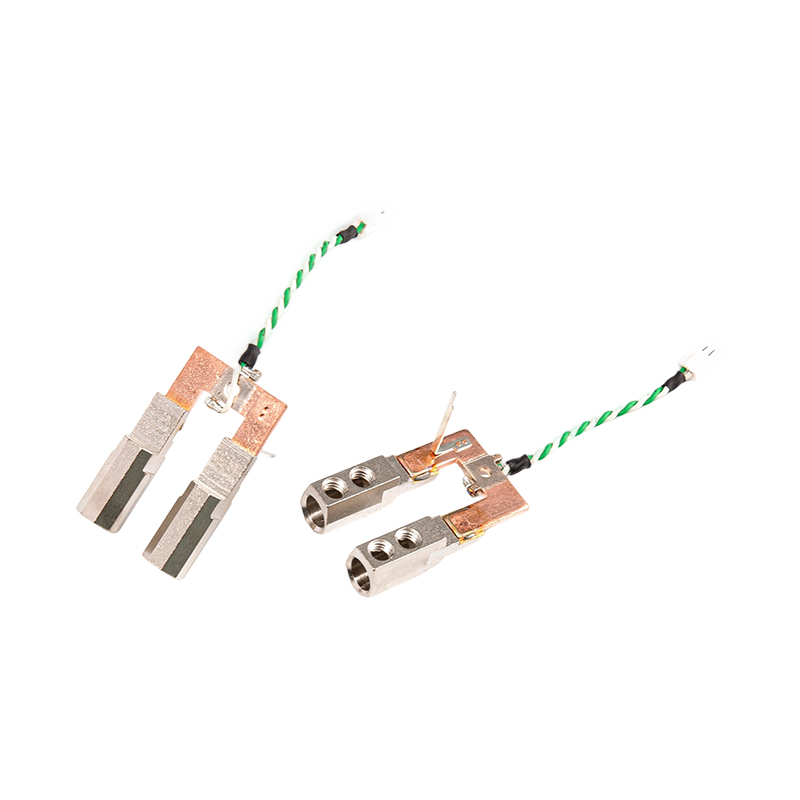

Um shunt é um dispositivo usado para distribuir fluido ou corrente de acordo com uma determinada proporção ou condições definidas. É amplamente utilizado em indústrias, laboratórios, sistemas de energia e medição eletrônica. Sua função principal é desviar um único fluido ou corrente de entrada para vários canais de saída por meio de um projeto estrutural razoável, obtendo assim transmissão multicanal, controle preciso e distribuição de sinal. Existem vários tipos de shunts, incluindo shunts tipo T, tipo Y e shunts rotativos, que são adequados para diferentes cenários de aplicação. No campo da medição eletrônica, os shunts também são divididos em dois tipos: externos e internos. Derivações externas são geralmente usadas para ampliar o alcance dos amperímetros, enquanto derivações internas são integradas dentro do instrumento. As vantagens dos shunts são sua alta eficiência, controle preciso e estabilidade. Ele pode realizar a transmissão de fluido multicanal, melhorar a eficiência do trabalho e ajustar o fluxo de cada canal de ramal conforme necessário para garantir a estabilidade da taxa de fluxo e do fluxo do fluido em cada canal.
Zhejiang Fanhar Electronics Co., Ltd. é Fábrica Personalizada de Componentes Eletromecânicos da China Fábrica de Resistores Shunt de Corrente e Shunt de Corrente de Precisão Fabricantes, uma empresa nacional de alta tecnologia especializada em P&D, fabricação e vendas de relés. Nossos produtos são amplamente aplicados em sistemas de casa inteligente, nova energia fotovoltaica, pilhas de carregamento, medidores inteligentes, controle industrial e outros campos.
Atualmente, temos uma equipe profissional de quase 500 funcionários e operamos 30 linhas de produção totalmente automatizadas, com 40% dos nossos produtos exportados para mais de 20 países em todo o mundo. Para melhor atender nossos clientes e atender às demandas do mercado, melhoramos continuamente nossos produtos e tecnologias de fabricação, investindo de 6% a 8% da receita anual de vendas em P&D e inovação.
Com forte ênfase em inovação tecnológica, fomos reconhecidos como Empresa Nacional de Alta Tecnologia e Centro de P&D Provincial, detendo mais de 40 patentes nacionais. Nossos produtos obtiveram certificações internacionais, incluindo ISO9001, ISO14001 e ISO45001, bem como certificações autorizadas UL, TUV e CQC, cumprindo totalmente as diretivas ROHS/REACH da UE.
Mantendo uma taxa de satisfação de entrega de 98%, nossos produtos atendem líderes globais da indústria como Huawei, Bull e Eaton em aplicações de casa inteligente, controle industrial, nova energia e medidores de energia. Olhando para o futuro, Fanhar Electronics continuará expandindo a capacidade de produção e aprofundando nossa presença no mercado de nova energia, esforçando-nos para nos tornarmos um fornecedor na indústria de relés. Oferecemos Resistor Shunt de Corrente CC à venda.
Compreensão Fundamental dos Relés Um relé é um dispositivo de comutação automática que utiliza um pequeno sinal de corrente para controlar um circuito de alta corrente. Na automação industrial, eletrodomésticos, sistemas de ener...
Leia MaisA função de um relé de pequeno sinal em caminhos de controle de baixa energia A relé de sinal foi construído para comutar circuitos de baixa corrente e baixa tensão de forma confiável, sem introduzir ruído ou ...
Leia MaisO FH63NE é um equipamento de alto desempenho e alta corrente novo relé de energia desenvolvido pela FANHAR para novos sistemas fotovoltaicos (PV) de energia e fornecimento de energia. Ele possui capacidade...
Leia MaisPor que a comutação DC se comporta de maneira diferente em alta potência A comutação de corrente contínua em alta tensão é um problema de engenharia fundamentalmente diferente da comutação de corrente alternada. Num circuito CA,...
Leia MaisA Resistor de derivação atual é um componente de precisão de baixa resistência projetado para medir a corrente elétrica, produzindo uma pequena queda de tensão proporcional em seus terminais. Com base na Lei de Ohm (V = I × R), esses resistores convertem o fluxo de corrente em um sinal de tensão mensurável, permitindo o monitoramento preciso da corrente sem interromper significativamente a operação do circuito.
Esses componentes essenciais são amplamente implantados em eletrônica de potência, sistemas de gerenciamento de baterias, automação industrial e aplicações automotivas, onde a detecção precisa de corrente é crítica para otimização de desempenho e monitoramento de segurança.
Os resistores shunt de corrente operam segundo um princípio simples, porém elegante:
Selecionando o apropriado Resistor de derivação atual requer uma avaliação cuidadosa de várias especificações principais:
Shunt de corrente de precisão os resistores representam o mais alto nível de tecnologia de detecção de corrente, projetados para aplicações que exigem precisão e estabilidade excepcionais. Esses componentes especializados minimizam erros de medição por meio de seleção avançada de materiais e processos de fabricação.
Os principais diferenciais dos Shunts de Corrente de Precisão incluem:
| Parâmetro | Shunt de corrente de precisão | Resistor de derivação padrão |
| Grau de precisão | 0,01% - 0,1% | 0,5% - 5% |
| TCR (ppm/°C) | ±5 a ±50 | ±50 a ±200 |
| Manuseio de energia | Baixo a Médio (0,1W - 10W) | Ampla faixa (0,5 W - 500 W) |
| Tipo de conexão | Padrão Kelvin de 4 fios | 2 fios ou 4 fios |
| Aplicações Típicas | Calibração Médica, Aeroespacial | Industrial, automotivo, consumidor |
| Consideração de custo | Prêmio | Econômico |
Resistores de derivação de corrente CC são otimizados especificamente para aplicações de corrente contínua, apresentando métodos de construção que abordam os desafios únicos da medição CC:
Shunts Elétricos são fabricados usando diversas tecnologias, cada uma oferecendo vantagens distintas:
O setor automotivo representa um dos mercados de crescimento mais rápido para Resistor de derivação atuals , impulsionado pela eletrificação de veículos e sistemas eletrônicos avançados. As aplicações críticas incluem:
Aproveitamento de aplicações industriais Shunt de corrente de precisãos para:
Compacto Resistor de derivação atuals ativar funcionalidades avançadas em:
Para alcançar a máxima precisão com baixa resistência Resistor de derivação atuals , é essencial implementar conexões Kelvin (4 fios) adequadas. Esta técnica separa os caminhos de transporte de corrente dos caminhos de detecção de tensão, eliminando erros causados pela resistência do condutor e do contato.
As diretrizes de implementação incluem:
Dissipação de energia em Resistores de derivação de corrente CC gera calor que pode afetar a precisão da medição. O gerenciamento térmico eficaz requer:
Colocação de Shunts Elétricos dentro dos circuitos afeta o desempenho do sistema:
| Configuração | Vantagens | Considerações |
| Detecção do lado inferior | Medição simples de tensão (referenciada à terra), amplificação de menor custo | Não é possível detectar curto-circuitos carga-solo, aumenta o potencial carga-terra |
| Detecção do lado alto | A detecção completa de falhas mantém a referência de aterramento da carga | Requer amplificadores diferenciais com alta rejeição de modo comum |
Determinando o ideal Resistor de derivação atual o valor envolve equilibrar vários fatores:
A composição da liga impacta diretamente Shunt de corrente de precisão desempenho:
Embora os termos sejam frequentemente usados de forma intercambiável, eles normalmente implicam em diferentes casos de uso. Resistores de detecção de corrente são geralmente componentes de baixa resistência integrados em circuitos eletrônicos para monitoramento e controle, projetados com resposta de frequência controlada para aplicações de precisão. Resistores de derivação de corrente são frequentemente associados a medições de corrente mais altas e podem ser usados em distribuição de energia, instrumentação ou aplicações de medição. Ambos baseiam-se no mesmo princípio da Lei de Ohm, mas diferem em escala, construção e ambiente de aplicação.
Selecionando o apropriado resistance involves calculating based on your maximum current and desired voltage drop. Use the formula R = V ÷ I, where V is your target sense voltage (typically 50-100mV), and I is the maximum current. For example, measuring 50A with a 75mV drop requires R = 0.0015Ω (1.5mΩ). Ensure the resulting power dissipation (P = I² × R) stays within the resistor's rating with at least 25% safety margin. Lower resistance minimizes power loss but produces smaller signals requiring more sensitive measurement circuits.
O TCR (Coeficiente de Resistência à Temperatura) mede o quanto a resistência muda com a temperatura, expressa em ppm/°C (partes por milhão por grau Celsius). Para um resistor shunt com TCR de 100 ppm/°C e resistência inicial de 100Ω, uma mudança de temperatura de 50°C causa uma mudança de resistência de 0,5Ω. Isso afeta diretamente a precisão da medição – um TCR mais alto significa um erro maior conforme a temperatura varia. Prêmio Shunt de corrente de precisãos oferecem TCR tão baixo quanto ±10 ppm/°C, essencial para aplicações automotivas (-40°C a 125°C) e industriais onde as flutuações de temperatura são significativas.
Uma conexão Kelvin (4 fios) usa quatro terminais: dois para transporte de corrente e dois terminais de detecção dedicados para medição de tensão. Isso elimina erros de resistência de condutor e contato, que podem introduzir erros de medição de 10 a 15% em configurações de 2 fios ao medir shunts na faixa de miliohms. Use conexões Kelvin para todos Shunt de corrente de precisão aplicações, especialmente quando os valores de resistência estão abaixo de 10mΩ ou quando é necessária uma precisão melhor que 0,5%. A implementação envolve rotear linhas de detecção de dentro dos blocos do resistor e manter comprimentos de traço iguais.
Resistor de derivação atuals oferecem maior precisão (especialmente em CC/baixa frequência), menor custo e resposta de frequência mais ampla, mas geram calor (perdas I²R) e não fornecem isolamento galvânico. Sensores de efeito Hall fornecem isolamento inerente e perda de potência insignificante, mas têm precisão moderada afetada por campos magnéticos externos e custo mais alto. Para aplicações DC que exigem alta precisão, como sistemas de gerenciamento de bateria, os resistores shunt são normalmente preferidos. Os sensores Hall são preferidos quando o isolamento é crítico ou em aplicações de alta corrente onde a dissipação de calor é uma preocupação.
Padrão da indústria Resistores de derivação de corrente CC normalmente produzem 75mV na corrente nominal, embora variantes de 50mV e 100mV também sejam comuns. Essa padronização garante compatibilidade com medidores de painel analógicos e instrumentos de medição projetados para essas faixas de tensão específicas. Por exemplo, um shunt de 100A/75mV tem resistência de 0,00075Ω, enquanto um shunt de 50A/75mV tem 0,0015Ω. Ao selecionar shunts para equipamentos existentes, verifique os requisitos de tensão em escala total do medidor para garantir escala e precisão adequadas.
Sim, Resistor de derivação atuals funcionam para medição CA, mas as considerações diferem das aplicações CC. As derivações de fio enrolado exibem indutância que pode causar mudanças de fase e erros de medição em frequências mais altas. Os shunts de folha metálica ou placa metálica oferecem menor indutância e melhor desempenho CA. Para aplicações de CA pura, os transformadores de corrente (TCs) são frequentemente preferidos, pois fornecem isolamento e suportam altas correntes sem geração de calor. No entanto, para requisitos de CA com polarização CC ou de ampla faixa de frequência, os resistores shunt permanecem eficazes quando especificados adequadamente para resposta de frequência.
As fontes primárias de erro incluem: desvio térmico (minimizado pela seleção de materiais com baixo TCR), resistência do chumbo (eliminada por meio de conexões Kelvin), tensões termoelétricas (reduzidas pelo uso consistente de material e gradientes de temperatura), problemas de layout de PCB (resolvidos por meio de roteamento de rastreamento adequado e posicionamento do amplificador) e autoaquecimento (gerenciado por meio de design térmico e redução de capacidade). Fatores adicionais incluem qualidade de soldagem, resistência de contato nos terminais e interferência eletromagnética. Seguir as diretrizes de layout do fabricante e implementar o gerenciamento térmico adequado pode reduzir o erro total para menos de 0,1% em aplicações de precisão.
Para aplicações automotivas, procure Resistor de derivação atuals com qualificação AEC-Q200 – o padrão global para testes de estresse de componentes passivos em ambientes automotivos. Certificações adicionais importantes incluem ISO9001 (gestão da qualidade), ISO14001 (ambiental) e ISO45001 (saúde e segurança ocupacional). Para os mercados internacionais, o reconhecimento UL, a certificação TUV e a conformidade com as diretivas ROHS/REACH da UE garantem a adesão regulatória. Essas certificações garantem que os componentes possam suportar faixas de temperatura automotiva (-40°C a 125°C), vibração e requisitos de confiabilidade de longo prazo.
Calcule a dissipação de potência usando P = I² × R, onde I é a corrente contínua máxima e R é a resistência shunt. Aplique uma margem de segurança de 25-50% acima da potência calculada. Por exemplo, com 20A através de um shunt de 5mΩ: P = 20² × 0,005 = 2W. Selecione um resistor de 3W ou superior. Considere curvas de desclassificação – muitos resistores devem ser desclassificados acima de 70°C de temperatura ambiente. Para aplicações pulsadas, verifique a capacidade de pulso do resistor, pois o manuseio da potência de pico geralmente excede as classificações contínuas. Sempre consulte as planilhas de dados do fabricante para requisitos específicos de redução de classificação.
